Способ транспортирования смеси углеводородов с водой по трубопроводу

Способ транспортирования смеси углеводородов с водой по трубопроводу

Иллюстрации

Показать все

Реферат

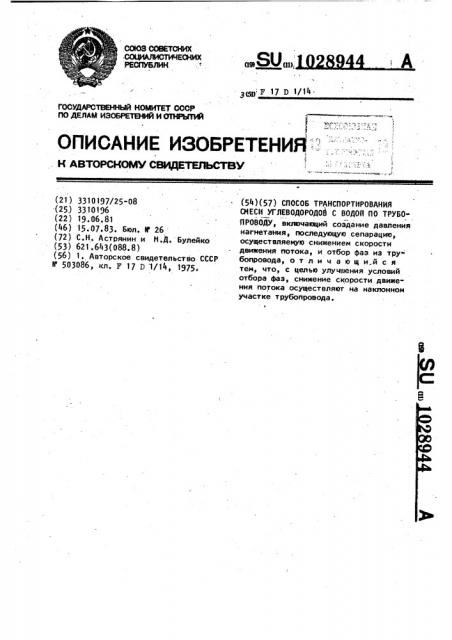

СОЮЗ СОВЕТСНИХ

ВЗИМНО ,РЕСПУБЛИК (19 01);

А р F 17 в 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

Н ICBTOPCROMV СВИДатвтъСтвм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3310197/25-08 (25.) 33.10196 (22) 19.06.81 ("6) 15.07.83. Бюл. и 26 (72) С.Н. Астрянин и М.Д. Булейко (53) 621.643(088.8) (56) 1. Авторское свидетельство СССР

N 503086, кл. F 17 D 1/14, 1975, (54) (57) СПОСОБ ТРАНСПОРТИРОВАНИЯ

СМЕСИ УГЛЕВОДОРОДОВ С ВОДОЙ l10 ТРУБО"

ПРОВОДУ, включающий создание давления нагнетания, последующую сепарацию, осуществляемую снижением скорости движения потока, и отбор фаз из тру" бопровода, отличающийся тем, что, с целью улучшения условий отбора фаз, снижение скорости движения потока осуществляют на наклонном участке трубопровода.

8944

1, 102

Изобретение относится к нефтедобывающей промышленности и может быть использовано при транспорте, напри" мер, гаэоводонефтяной смеси в системе сбора продукции скважин или угле" водородного конденсата по магистраль" ному трубопроводу.

Известен способ транспорта гаэоводонефтяной смеси, согласно которо" му для снижения затрат на последующие операции по сепарации, обезвоживанию и очистке воды скорость движения потока газоводонефтяной смеси на конечном участке сбросного трубопровода уменьшают до расслоения смеси на нефть, газ и воду, а отбор каждого иэ продуктов осуществляют отдельными потоками 1 1 ).

Недостаток данного способа в том, что при сбросе иэ горизонтального расширительного трубопровода, где производят сепарацию из продукта (нефть, углеводородный конденсат), образуется воронка, и вместе со сбрасываемой водой идет продукт. А чем ниже уровень воды, тем условия образования воронки лучше, поэтому стремятся формировать достаточно высокий уровень воды. Но это связано с накоплением большихбалластных массее,что обусловлено сужением живого сечения трубопровода кроме того, ухудшается отвод газа и приводит к необходимос" ти установления трубопровода больше" го диаметра.

Целью изобретения является улучше" ние условий. отбора фаз.

Цель достигается тем, что согласно способу транспортирования смеси углеводородов с водой, предусматривающему снижение скорости движения потока и отбор фаэ из трубопровода, снижение скорости движения потока осуществляют на наклонном участке трубопровода. Измейение угла наклона трубопровода к горизонту позволяет формировать в нижнем участке трубопровода компактную массу воды в районе ее сброса. Кроме того, улучшается сте" пень сепарации воды и газа (даже при

10 диаметре, меньше чем Г„=1400 мм), причем гаэ скапливается в верхнем участке конечной точки. трубопровода и отводится.

Наилучшие условия формирования массы воды, газа и соответственно улучшение условий по отводу достигаются при прокладке расширенного участка трубопровода, имеющего S-образ- . ную форму в вертикальной плоскости.

20 . Поступающую, напрймер, с групповых установок водонефтяную эмульсию транспортируют по сборному коллектору на пункты подготовки нефти.

Режим транспортирования турбулентный.

25 При подходе к пункту подготовки гаэоводонефтяная смесь попадает в расширенную часть Б-образного наклонного трубопровода, имеющего диаметр

1200 мм,,Такой диаметр и форма конце30 вой части трубопровода создают режим движения, обеспечивающий расслоение потока на нефть, газ и воду. Причем вода формируется компактной массой в нижнем конце, а гаэ - в верхнем конце трубопровода и отводятся из потока нефти.

Использование изобретения позволяет при транспорте смеси углеводородов с водой (гаэоводонефтяной сме40 си, углеводородного конденсата в смеси с водой) повысить качество выводи" мой фазы и уменьшить затраты íà операции по сепарации и очистке воды.
