Резистивный материал для толстопленочных резисторов

Резистивный материал для толстопленочных резисторов

Иллюстрации

Показать все

Реферат



РЕЗИСТИВНЫЙ МАТЕРИАЛ ДЛЯ ТОЛСТОПЛЕНОЧНЫХ РЕЗИСТОРОВ, содержащий кобальтит никеля со структурой шпинели и модифицирующую добавку,., отличающийся тем, что, с целью расширения диапазона удельного сопротивления, он содержит в ; качестве модифицирующей добавки титан при следующем количественном соотношении компонентов, мас.%: Кобальтит никеля со структурой шпинели . 90-95 Титан5-10

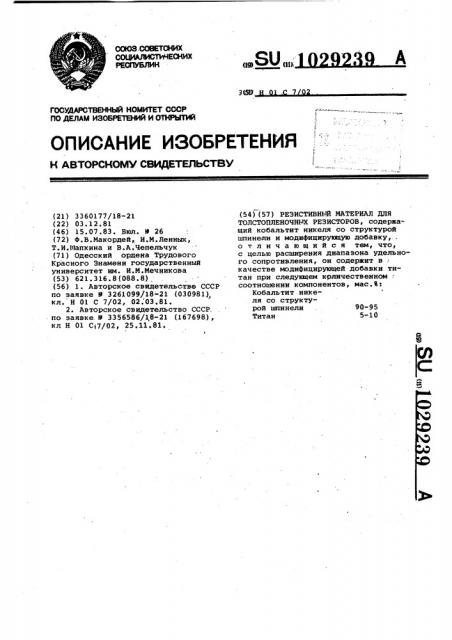

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<Ю IO11: нж 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3360177/18-21 (22) 03. 12. 81 (46) 15.07.83. Вюл. Р 26 (72) Ф.В.Макордей, И.N.Ëåííûõ, Т.И.Иапкина и В.А.Чепельчук (71) Одесский ордена Трудового

Красного Знамени государственный университет им. И.М.Мечникова (53) 621.316.8(088.8) (56) 1. Авторское свидетельстве СССР по заявке 9 3261099J18-21 (030981}, кл. Н 01 С 7/02, 02.03.81.

2. Авторское свидетельство СССР. по заявке. Р 3356586/18-21 (167698), кл Н 01 С(7/02, 25.11.81. (54) (57) РЕЗИСТИВНИЙ MATEPHAJI ДЛЯ

ТОЛСТОПЛЕНОЧННХ РЕЗИСТОРОВ, содержащий кобальтит никеля со структурой шпннели и модифицирующую добавку, отличающийся тем, что, с целью расширения диапазона удельного сопротивления, он содержит в: качестве модифицирующей добавки титан при следующем крличественном соотношении компонентов, мас.%:

Кобальтит никеля со структурой шпинели 90-95

Титан 5-10

1029239

Составитель Ю. Герасичкин

Техред В, Далекорей Коррек тор С. Черни

Редактор М. Товтин

Заказ 4989/50 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5.Филиал ППП . . .Патент ., г,.ужгород, ул. Проектная, 4

Изобретение относится к электронной технике и может быть использовано, например, в микроэлектронике при изготовлении толстопленочных элементов интегральных схем.

Известен реэистивный материал 5 для толстопленочных резисторов, содержащий кобальтит никеля со структурой шпинели и переходный металл, выбранный иэ ряда, состоящего из ванадия, хрома и железа (1), 10

Наиболее близким к изобретению по технической сущности является резистивный материал для толстопленочных резисторов, содержащий кобальтит никеля со структурой шпинели и марга-15 нец в качестве модифицирующей добавки (2l °

Недостаток известных резистивных материалов состоит в узком диапазоне удельного сопротивления.

Цель изобретения — расширение диапазона удельного сопротивления °

Цель достигается тем,что резичтивный материал, содержащий кобальтит никеля со структурой шнинели и модифицирующую добавку, содержит в ка честве модифицирующей добавки титан при следующем количественном соотношении компонентов, вес.Ъ:

Кобальтит никеля со структурой шпинели 90-95

Титан 5-1 0

Для получения реэистивного материала приготовляют три смеси компонентов, каждая из которых содержит,вес.Ъ кобальтита никеля со структурой шпинели

95; 92,5; 90 и титана 5; 7,5; 10.

Каждую смесь готовят методом совместного осаждения гидроокисей 10 %-ным водным раствором аммиака из раствора азотнокислых солей соответствующих металлов (N)(80>)< х6НсО, Со(МО ) ° 6Н О, 5TiO и О 6Н О) с последующей сушкой и отжигом при 400 С в течение 5 ч. Сотношение Ni Со = 1:2 берут как стехиометрическое для наиболее полного шпинелеобразования. Полученный материал представляет собой тонкодисперсный материал черного цвета.

Изобретение позволяет получать резистивный материал с высокой степенью однородности удельного сопротивления в диапазоне 1100-1250 Ом м и обеспечивает высокую надежность изготовленных на его основе толстопленочных элементов интегральных схем.
