Балластное устройство для газоразрядных ламп

Балластное устройство для газоразрядных ламп

Иллюстрации

Показать все

Реферат



БАЛЛАСТНОЕ УСТРОЙСТВО ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП, содержащее магнитопровод, вьтолйенный в виде навитого из металической ленты на ребро кольцевого ярма, охватывающего стержень, на котором расположена обмотка, о т л и ч .ающеес я тем« что с целью повыиюния мопшости, улучшения тех-. нологии изготовления и повышения точности йастррйки балластного устройства, стержень м гнитопровода выполнен шихтованньм и состоит из двух.частей, разделенных немагнитной продольной проклглкой, ярмо выполнено секционном из частей, С.гщениых друг относительно друга в (иальном нш1равлении. ё О N3 ;о NP

(1cI Ои

СОЮЗ СОВЕТСКИХ

tANMNOI

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ, ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

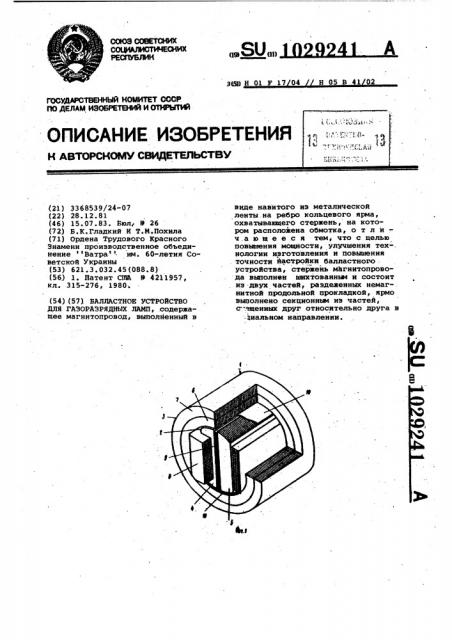

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ъ (21) 3368539/24-07 (22) 28 ° 12.81 (46) 15.07.83. Бюль В 26 (72) Б.К.Гладкий И Т.М.Похила (71) Ордена Трудового Красного

Знамени производственное объединение Ватра. - нм. 60-летия Советской Украины (53) 621.3.032.45(088.8) (56) 1. Патент С89 Р 4211957, кл. 315-276, 1980» (54) (57) БАЛЛАСТНОЕ УСТРОЙСТВО

ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП, .содержащее магннтопровод, выполненный в

ЗфЮ Н 01 F 17 04 Н 05 В 41 02 виде навитого из металической ленты.на ребро кольцевого ярма, охватывающего стержень, на котором расположена обмотка, о т л и — . ч.а ю щ е е с я тем что с целью повыщения мощности, улучшения тех-. нологии изготовления и повышения точности йастройки балластного устройства, стержень магнитопровода выполнен шихтованным и состоит из-двух частей, разделенных немаг-. нитной продольной прокладкой, ярмо выполнено секционным из частей, с-.щенных друг относительно друга в .банальном направлении.

1029241

Изобретение относится к электро- технике, точнее - к балластным устройствам, используемым в электрических цепях для стабилизации разряда в газоразрядных лампах, и касается конструкции применяемых на переменном токе балластных дросселей.

В настоящее время наряду с штампованными вариантами магнитопроводов дросселей известны также витые и витоштампованные магнитопроводы.

Использование штампованных маг-. нитопроводов не всегда позволяет приблизить коэффициент использования стали к (1), в то время как при использовании витых магнитопроводов он близок к (1). У витоштампованных магнитопроводов коэффициент использования стали зависит, в основном от конфигурации раскроя штампованной части и, как правило, близок к (1).

Все до сих пор известные варианты витоштампованных дросселей предполагают объяэательный разрез витой части на две симметрично-равные половины,что приводит не только к ухудшению магнитных свойств стали к возйикновению дополнительных потерь на вихревые токи в местах соприкосновения витой и штампованной частей, но и к заметному повышению трудоем-

Кости изготовления.

Известно балластное: устройство магнитной системы, внешнее ярмо которой навито из лент металла на ребро по спирали и охватывает внутренний стержень, на котором расположены обмотки (1), Внешнее ярмо служит корпусом балласта. В этом балласте ограничивается ширина внешнего ярма магнитной системы из-за.вынужденного ограничения ширины металлической ленты. Ширина металли ческой ленты зависит от относительного удлинения металла в процессе навивки на ребро, что траничивает реализацию конструкции для балластов средней и большой мощности в оптимальном варианте (наименьшего веса, наименьшей стоимости, минимальных размеров и т. д. ).

Отсутствует также возможностьплавного изменения немагнитного зазора, что необходимо для изменения индуктивного сопротивления балласта до определенной величины.

Фиксированная настройка балласта требует высокой точности изготовления магнитной системы, т. е. дорогостоящего оборудования. Наличие боковых ярм в магнитной системе, из-за осевого расположения сердечника относительно внешнего ярма, вызывает увеличение трудоемкости изготовления магнитной системы. Сравнительно тонкая лента иэ аморфного металла, что будет причиной частых обрывов ленты при навивке внешнего ярма.

Целью изобретения является повышение мощности, улучшение технологии изготовления и повышение точности настройки балластного устройства.

Поставленная цель достигается

10 тем, что в балластном устройстве для газоразрядных ламп, содержащем магнитопровод, выполненный в виде навитого иэ металлической ленты на ребро кольцевого ярма, охватываю15 щего стержень, на котором расположе на обмотка, стержень магнитопровода выполнен ьихтованным и состоит из двух частей, разделенных немагнитной продольной прокладкой, ярмо выполне2p,но секционным из частей, смещенных друг относительно друга в радиальном направлении.

На фиг.1 представлено балластное устройство (с частичным вырезом р5 его внешнего ярма и катушки для лучшего показа конструкции); на фиг.2 — способ сборки двух навитых секций:внешнего ярма ; на фиг.3 секционированное внешнее ярмо в сбоЗ0 ре; на фиг.4 — балласт, поперечное сечение.

Предлагаемое балластное устройство для газоразрядных ламп содержит магнитопровод 1, состоящий иэ сердечника 2 и внешнего кольцевого ярма 3. Внутренний сердечник в свою очередь состоит из двух частей (полусердечников) 4 и 5, которые выпол. иены из штампованных пластин стали.

Внешнее ярмо 3 состоит иэ определен.

40 ного количества секций,. свитых-из стальной ленты по спирали на ребро, в данном случае из двух 6 и 7, смещенных друг относительно друга в радиальном направлении.

45 Катушка 8 расположена на внутреннем сердечнике 2. Между двумя полусердечниками 4 и 5 устанавливается. немагнитная продольная прокладка 9, плавное изменение толщины которой

50 обеспечивает плавное изменение величины немагнитного зазора. Прокладка 10 заполняет немагнитный зазор.

Секции 6 и 7 (фиг.2) навиты из ленты стали по спирали на ребро каж55 дая в отдельности. Секция 6 устанавливается в секцию 7 по направлению центральной оси (направление сборки показано стрелкой} .

Магнитный поток Ф, (фиг.4) создаваемый катушкой 8, замыкается через внешнее ярмо 3. Замкнутый магнитный поток Ф показан стрелками °

Секционирование.-внешнего ярма в магнитной системе балласта позволяет реализовать изобретение для

1029241

Составитель Ф.Чиркина

ТехредТ.Фанта Корректор С. вверни

Редактор М-.Товтин

Заказ.4989/50.... ....Тираж 703 . . ..,Подписное.

ВНИИПИ Государственного комитета СССР.по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. Д. 4/5

Филиал .ППП . . Патент, r. Ужгород, ул. Проектная, 4 балластов любой мощности в оптимальном варианте, что позволяет снизить материалоемкость балластов.

Магнитный сердечник предлагаемого. балласта технологичнее по сравнению со штампованным, витым и витоштампованным вариантами, так как имеется резкое. снижение трудоемкости изготовления магнитопровода из-за отсутствия разрезки по сравнению с витым вариантом. Производительность навивки ленты на ребро выше по сравнению с штампованным вариантом.
