УСТРОЙСТВО ДЛЯ ЗАРЯДА НАКОПИТЕЛЬНОГО КОНДЕНСАТОРА, содержащее источник постоянного напряжения , зашунтированный последовательно соединенными обмоткой первого электромагнитного реле и его нормально замкнутым контактом, объединенные выводы которых через накопительный конденсатор соединены с диодом, отличающееся тем, что, с целью повышения надежности, обмотка и нормально замкнутый контакт дополнительно введенного второго электромагнитного реле соединен с соответствующими элементами первого электромагнитного реле по схеме моста, причем обмотки и нормально замкнутые контакты электромагнитных реле включены в противоположные плечи моста, свободный вывод диода соединен с объединенными выводами элементов второго электромагнитного реле, а полярность включения диода обратна по отношению к полярности источника постоянного напряжения.J 1 54 7 о ьо CD СП ND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З (д1) Н 02 М 3/42//H 03 К 3/53

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3370244/18-21 (22) 24.12.81 (46) 15.07.83. Бюл. № 26 (72) О. Е. Вознесенский (53) 621.314.1 (088.8) (56) 1. Авторское свидетельство СССР № 151391, кл. Н 02 M 3/06, 1981.

2. Авторское свидетельство СССР № 584407, кл. Н 02 М 3/18, 1977 (прототип). (54) (57) УСТРОЛСТВО ДЛЯ ЗАРЯДА

НАКОПИТЕЛЬНОГО КОНДЕНСАТОРА, содержащее источник постоянного напряжения, зашунтированный последовательно соединенными обмоткой первого электромагнитного реле и его нормально замкнутым

„„SU„„1029352 A контактом, объединенные выводы которых через накопительный конденсатор соединены с диодом, отличающееся тем, что, с целью повышения надежности, обмотка и нормально замкнутый контакт дополнительно введенного второго электромагнитного реле соединен с соответствующими элементами первого электромагнитного реле по схеме моста, причем обмотки и нормально замкнутые контакты электромагнитных реле включены в противоположные плечи моста, свободный вывод диода соединен с объединенными выводами элементов второго электромагнитного реле, а полярность включения диода обратна по отношению к полярности источника постоянного напряжения.1029352

ВНИИПИ Заказ 499>;В)5 Т <раж бвт Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике, в !à< тпости к устройствам для заряда накошггсльного конденсатора с умножением напряжения, и может быть использовано в импульсных генераторах и в преобразователях постоянного напряжения.

Известен умножитель постоянного напряжения, содержащий реле, обмотка которого подклю(elle! через его нормально замкнутый контакт к источнику питания, коммутирующий и накопительный конден-а" îð (1).

Однако он недостаточно надежен.

Наиболее близким к предлагаемому является умножитель постоянного напряжения содержащий источник постоянного напряжения, зашунтированный юследовательно соединенными обмоткой электромагнитного

p(ле и Р! o lop ì 3 1ы10 3 3

Однако это устройство имеет недостаточf

Цель изобретения — — повышение надеж-! lO0TI<»

1(о«тывленная цель достигается тем, что !! устройстве для заряда накопительного кондп!с атс>ра, содержащем источник постоянногo напряжения, зашунтированный последовательно соединенными обмоткой первого

)л< ктромагнитного реле и е(о нормально .1ы м к и У 1 bi ë! I< 0 kI T 3 KT Q.vl, О б ъ е д и и е н н ы е в ы в 0 ll которых через накопительный конденсаГ 01 ) С 0(,1, И! 1 е f i »I (, j rl 0ä 0 vf, О б М 0 Т К еl И Н О р Г 1 3 Л Ь—

: o 3;f.«!Kf;óгый контакт дополнительщ> ввеlpff:Ioг0 fiToj)(» о э,!ектромагнитногo реле соеди!<(fib! «соотвстствук)щими элеме!пыми пер вог(i электромагнитно(о реле по схеме моста, причем обмотки н норма1»HO замкнутые

:<о)гг3K! ы э,!сктромагнитных реле включены в Ilpol Hl!olloложные плечи моста, свобод-!

ый вывод диода соединен с объедипеннымй выводами элемс нтов второго электромагнит!

О!1! Р(з 1(, 1 i!(i.1Я Р НОСТЬ В КЛ К)Ч II 3 H .1 ИОДЫ обр(!.! на ll() о!Ион с нию к полярности источПИКС! IIOCÒOß I! НОГО 113 ПРЯ)КСНИЯ.

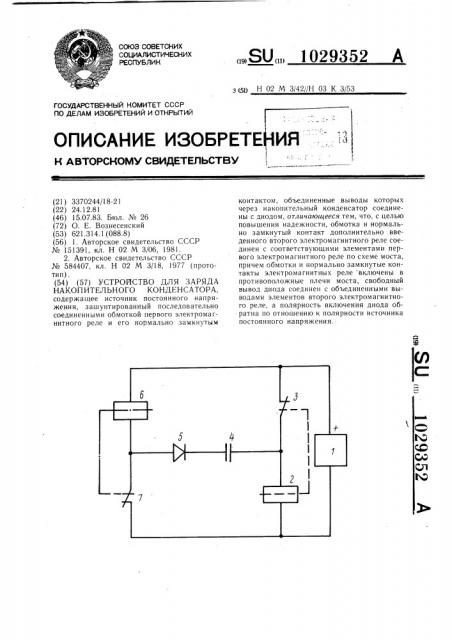

113 чертеже приведена электрическая схе-!!;! < (трой(тв(1 дл Я 3 е! 0Я !(i на кон итс I bHof О конденсатора.

У«грОиствО I„IH заряда накопительного

fKHT и<точ IH!< I IIOOTQHII

<юго напряжения, зашунтированный по«ледо вательп(> сое (иненными обмоткой 2 первого электромагнитного реле и его нормально замкнутым ксштыктом 3, объедпненныс вы1!О 1 f,I КОТОРЫ Х l(iРСЗ k!3KOI!k!T<. .I»!lb!É КОНД(iflсытОр 4 «oåäèfi(. íb1 с диодом 5. Оба!Огк(! 6 и нормально замкнутый ко<пакт 7 Iolloëнительно введенного второго э,!Сктромагнитного реле соединены с соответствующими элементами пс рвогo -)лсктромыгнитно(о реле

50 по схеме моста, причем обмотки 2 и 6 и нормально замкнутые контакты 3 и 7 электромагнитных реле включены в противоположные плечи моста, свободный вывод диода

5 соединен с объединенными выводами элементов второго электромагнитного реле, а полярность включения диода 5 обратна по отношению к полярности источника постоянного напряжения.

Устройство для заряда накопительного конденсатора работает следующим образом.

При включении источника 1 постоянного напряжения через обмотки 2 и 6 и нормальнозамкнутые контакты 3 и 7 электромагнитных реле протекает ток, вызывая накопление энергии в виде магнитного поля обм.)ToK 2 и 6. В момент, когда ток в обмот

KÄfx одного из электромагнитных реле, например в обмотке 2, достигает величины тока срабатывания, нормально замкнутый контакт 3 этого реле размыкается и ток, ьч(званный возникающей в обмотке 2 ЭДС протекает через нормально замкнутый контакт 7 второго электромагнитного реле, диод 5 и накопительный конденсатор 4. При э1ом энергия, накопленная в магнитном поле обмотки 2, передается в накопительный конденсатор 4, обеспечивая его заряд. После уменьшения величины тока обмотки 2 до величины тока отпуск-íèÿ,,контакт 3 вновь

":àìûêàåòñÿ и процесс повторяется. Аналогично обеспечивает заряд конденсатора вторсе электромагнитное реле. При размыкапии его нормально замкнутого контакта 7 ток, вызванный возникающей в обмотке 6

3,1С, протекает через диод 5, накопительный ко;(денсатon 4 и нормально замкнутый контакт 3. Если же нормально замкнутые контакты 3 и 7 размыкаются одновремен»о при одновременном срабатывании электромагнитных реле, то ток заряда накопительного конденсатора 4 протекает через обмотку 2, источник 1 постоянного напряжения, обмотку 6 и диод 5, при этом энергия, накопленная в магнитных полях обмоток 2 и 6, одновременно передается в накопительный конденсатор 4, обеспечивая его за ряд.

Оба электромагнитных реле работают независимо друг от друга. При выходе одного из IIHx из строя вследствие обрыва обмотки, отсугствия замыкания или заваривания конты тов устройство остается работоспособным. Кроме того, встречное направление тока обмотки и тока заряда накопительного ко 11< нсатора, протекающих через каждую ко:!тактну!о группу, уменьшает токовую наI рузку II3 контакты. Таким образом, обеспечивается более высокая надежность предла-аемого устройства для заряда накопительного конденсаторы.
