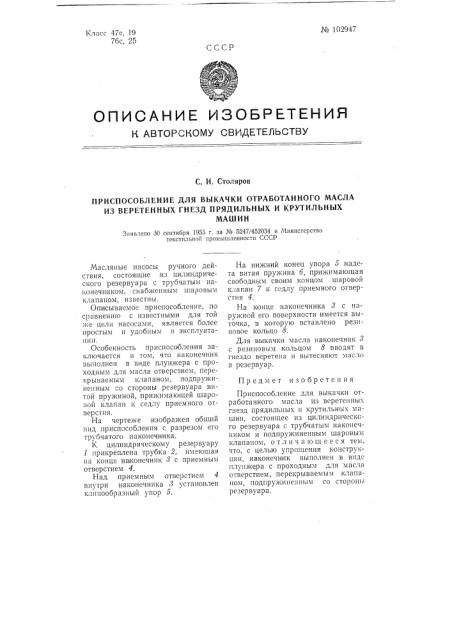

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. И. Столяров

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫКАЧКИ ОТРАБОТАННОГО МАСЛА

ИЗ BEPETEHHblX ГНЕЗД ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ

MAUI ИН

Заявлено 30 сентября 1955 г. за № 5247/452034 в Министерство текстильной промьипленности СССР

Предмет изобретения

Масляные насосы ручного действия, состоящие из цилиндрического резервуара с трубчатым наконечником, снабженным шаровым клапаном, известны.

Описываемое приспособление, по сравнению с известными для той же цели насосами, является более простым и удобным в эксплуатации.

Особенность приспособления заключается в том, что наконечник выполнен в виде плунжера с проходным для масла отверстием, перекрываемым клапаном, подпружиненным со стороны резервуара витой прухкиной, прижимающей шаровой клапан к седлу приемного отверстия.

На чертеже изображен общий вид приспособления с разрезом его трубчатого наконечника.

К цилиндрическому резервуару

1 прикреплена трубка 2, имеющая на конце наконечник 8 с приемным отверстием 4.

Над приемным отверстием 4 внутри наконечника 8 установлен клинообразный упор 5.

На нижний конец упора 5 надета витая пружина 6, прижимающая свободным своим концом шаровой клапан 7 к седлу приемного отверстия 4.

На конце наконечника 8 с наружной его поверхности имеется выточка, в которую вставлено резиновое кольцо 8.

Для выкачки масла наконечник 8 с резиновым кольцом 8 вводят в гнездо веретена и вытесняют масло в резервуар.

Приспособление для выкачки отработанного масла из веретенных гнезд прядильных и крутильных машин, состоящее из цилиндрического резервуара с трубчатым наконечником и подпружиненным шаровым клапаном, отличающееся тем, что, с целью упрощения конструкции, наконечник выполнен в виде плун>кера с проходным для масла огверстием, перекрываемым клапаном, подпружиненньпt со стороны резервуара.
