Реферат



. СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(50 В 05 В 7/28; В 05 В 7/32;

В 05 В 15/02

ГОСУДАРСТВЕННцй НОМИТЕТ СССР

ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕН

К ABTOPCHOh6V СВИДЕТЕЛЬСТВУ " :.П, >:, „„. подвода распыляемого вещества и воздуха, установленный в корпусе с возможностью аксиального перемещения подпружиненный поршень с центральной полостью и сообщающимися с ней каналами для воздуха и распыляемого вещества, сопло для распыляемого вещества и выходной диффуэор, о тл и ч а ю щ .и и с я тем, что, с целью повышения надежности распылителя в работе за счет автоматической продувки сопла для распыляемого вещества, сопло для распыляемого вещества смонтировано на поршне в его центральной полости, а в корпусе выполнен паз для сообщения канала для распыляемого вещества со шту-,р

Ф цером для подвода воздуха. (21) 3421876/23-05 (22) 15.04 82 (46) 23.G7.83. Бюл. 9 27 (72) Б.N.Ступак, A.Ã.Рябов и A.A.Афанасов (71) Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автопри-, боров (53) 621.647.23(088.8) (56) 1..Патент Великобритании

9 1 180 746, кл. В 2 F, опублик.

1970 °

2. Заявка Франции 9 2 306 018, кл. В 05 В 7/28, онублик.. 1976 (прототип) (54)(57) ПНЕВМАТИЧЕСКИЙ РАСПЫЛИТЕЛЬ, содержащий корпус со штуцерами для

ÄÄSUÄÄ 1030032 А

С:

<Р

СР Р

С Э

ЬР

1 03 00 32

Составитель В.Батурова

Техред Т. Фанта Корректор A. Повх

Редактор A.Øàíäoð

Заказ 5038/10 Тираж 689 Подписное

ВНИИПИ ГосударственноГо .комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Изобретение относится к устройст вам для распыления жидкости с помощью распыливающего газа и может быть применено, например, для перно дического создания соляного тумана при испытании иэделий на коррозионную стойкость.

Известен пневматический распылитель, содержащий корпус со штуцерами для подвода распыляемого вещества и воздуха, установленный в корпусе с возможностью аксиального перемещения подпружиненный поршень, сопла для подачи распыляемого вещества и выходной диффузор j1 ).

В этом "распылителе в корпусе выполнены два канала для подачи воздуха, один из которых осуществляет подачу. воздуха для перемещения порш. ня, а второй — в выходной диффуэор для распыления вещества и очистки диффуэора.

Ближайшим к описываемому изобретению по технической сущности и достигаемому результату является другой известный пневматический распылитель, содержащий корпус со штуцерами для подвода распыляемого вещества,.и воздуха, установленный в корпусе с возможностью аксиального перемещения подпружиненный поршень с центральной полостью и сообщающимися с ней каналами для воздуха и распыляемого вещества, сопло для распыляемого вещества и выходной диффузор j2).

В известном распылителе осуществляется автоматическая очистка выходного сопла, Но возможно забивание сопла распыляемого вещества, которое закреплено в корпусе, что снижает надежность работы-распылителя.

Целью изобретения является повыше. ние надежности распылителя в работе за счет автоматической продувки сопла дпя распыляемого вещества.

Поставленная цель достигается тем, что в пневматическом распылителе, содержащем корпус со штуцерами для подвода распыляемого вещества и воздуха, установленный в корпусе с возможностью аксиального перемещения. подпружиненный поршень с центральной полостью и сообщающимися с ней каналами для воздуха и распыляемого вещества, сопло для распыляемого вещества и выходной диффузор, сопло для распыляемого вещества смонтировано на поршне в его центральной полости, а в корпусе выполнен паэ для сооб5 щения канала для распыляемого вещества со штуцером. для подвода воздуха.

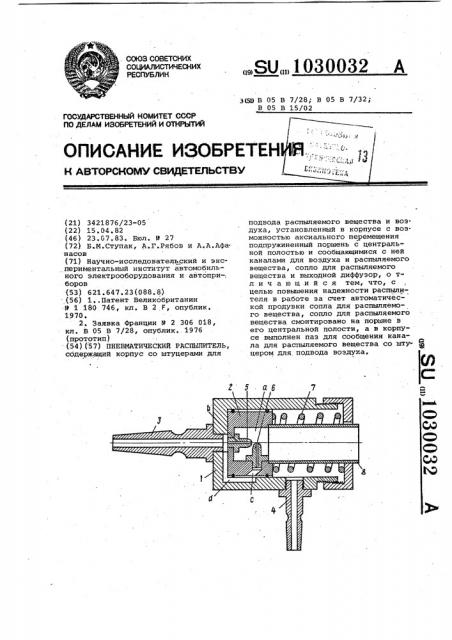

На чертеже изображен предлагаемый распылитель в положении продувки сопла для распыляемого вещества. !

О Пневматический распылитель содер жит корпус 1, в котором с возможностью аксиального перемещения установлен подпружиненный поршень 2 с центральной полостью с и сообщающимися

j5 с ней каналом Ь для воздуха и каналом с для распыляемого вещества.Ra корпусе закреплены штуцер 3 для под вода сжатого воздуха и штуцер 4 для подвода распыляемого вещества. В корпусе 1 выполнен паэ d для сообщения канала.с со штуцером 3. На поршне 2 в его центральной полости а смонтированы сопло 5 для воздуха и сопло б для распыляемого ве5 щества. Поршень 2 регулируемой пружиной 7 поджат к корпусу 1. Циффу-: эор 8 жестко закреплен на поршне 2.

Распылитель работает следующим образом.

Через штуцер 3.подается сжатый воздух с постепенным возрастанием давления. В начальный момент поршень 2 находится в крайнем левом положении, при этом через паз и осуществляется продувка воздухом канаÇ5 ла с и сопла 6. При достижении рабочего давления поршень 2, преодолевая усилие пружины 7, отходит вправо и канал с совмещается с штуцером 4. Начинается процесс распыле40 ния.

После окончания распыления давление воздуха снижается, поршень 2 усилием пружины 7 перемещается влево. В зто время воздух, который еще

45 продолжает поступать по штуцеру 3, через паз В проходит в канал с и сопло 6, очищая их.

Таким образом, продувка сопла б и канала происходит дваждыг до и после распыления, что исключает воэможность Нх засорения и гарантирует надежную работу распылителя.
