Устройство для окраски мячей
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ ОКРАСКИ МЯЧЕЙ , содержащее транспортное средство , узел окраски и трафарет в виде закрепленных верхней частью в шарни ре сферических секторов с перемычками , о т л и чаю щ е е с я тем, что, .с целью обе1спечения качественной окраски мячей, имеющих большой допуск по диаметру, каждый сферический сектсф выполнен из одинаковых верхнего и нижнего элементов, причем нижние элементы закреплены в дополни- . тельном шарнире, которым снабжено устройство, а перемычки выполнены из эластичного материала и соединены со сферическими сек торами.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
С 9 0 В 29 Н 21/02
ГОСУДАРСТЮЕННЫЙ. КОМИТЕТ СССР
4"
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ И30БРЕТЕНИЙ .: -
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ - » " --":: .;-.";-..;;-, /
f, L2a) 3358041/23-05 (22) 24. 11 ..81 (46) 23.07.83. Бюл. Р 27 .(72) И.И. Иванкин (53) 678.056(088.8) (56) 1. Авторское свидетельство СССР ее 106251Р.кл, В 05 С 9/04Р
B 05 D 1/32, В 05 В 13/02, 1954.
2, Авторское свидетельство СССР
Ф 657864, кл, В 05 С 9/02, В 05 С 13/02Р В 29 Н 21/02Р 1976 (прототип). (54)(57) УСТРОИС1ВО ДЛЯ ОКРАСКИ ИЯЧЕИР содержащее транспортное средст..SU„„,1030039 А во, узел окраски и трафарет s виде закрепленных верхней частью в шарни- ,ре сферических секторов с перемычками, отличающееся тем, что, с целью обеспечения качественной окраски мячей, имеющих больаюй допуск по диаметру, каждый сферический сектор выполнен as одинаковых верхнего и нижнего злементовР причем нижние, элементы закреплены в дополнительном щарнире, которым снабжено устройство, а перемычки выполнены иэ эластичного материала и соединены. со сферическими секторами.
1030039 на фиг.3 - вид сверху на трафарет с мячом, диаметр которого меньше номинального; на фиг.4 - трафарет, вид сбоку; на фиг.5 - вид сверху на трафарет с мячом, диаметр которого больше номинального °
Устройство для окраски мячей включает транспортное средство 1, узел ,окраски и трафарет. Транспортное средство выполнено в виде подвижной в горизонтальной плоскости карусели, по периферии которой расположены
15 трафареты для удержания мячей в процессе окраски, выполненные в виде закрепленных верхней частью s шарнире 2 сферических секторов с перемычками 3. Каждый сферический ъ0 сектор выполнен из одинаковых верхнего 4 и нижнего 5 элементов. Верх- ние элементы 4 закреплены с помощью
1 шарниров 2 на одном конце штанг 6> которые установлены другим концом в шаРниРах 7, с воэможностью вертикаль-. ного перемещения. Нижние элементы закреплены в дополннтелвном шарнире
8. При атом перемычки 3, соединяющие сферические сектора, выполнены иэ эластичного материала.
Узел окраски устройства выполнен в виде ряда распылителей 9.
Устройство снабжено кожухом 10, выделяющим зону окраски мяча 11.
Устройство включает также привода пульсирующего вращения карусели по часовой стрелке, периодического подъема.штанг с верхними элементами
4 и вращения сомкнутых на мяче трафаретов вокруг своей оси в зоне
40 окраски <не показаны).
На каждом верхнем и нижнем элементе трафарета выполнен трафаретный рисунок 12.
Для защиты экватора,.мяча ll верхний полутрафарет выполнен с защитным пояском 13, который также выполнен составным и каждая его часть является продолжением верхнего элемента
4 или перемычки 3.
Устройство работает следующим образом.
Поставленная цель достигается тем, что в устройстве для окраски мячей, содержащем транспортное средство, узел окраски и трафарет s виде 55 закрепленных верхней частью в шарнире сферических секторов с перемычками, согласно изобретению, каждый сферический сектор выполнен из одинаковых верхнего и нижнего элементов, .60 причем нижние элементы закреплены в дополнительном шарнире, которьзи. снабжено устройство, а перемычки выполнены из эластичного материала и соединены со сферическими секторами.
Изобретение относится к производству резиновых сферических изделий, преимущественно мячей, и предназначено для окраски мячей и дру гих сферических изделий в несколько цветов.
Известно устройство для окраски . мячей, содержащее транспортное средство, узел окраски и полусферические трафареты (1).
В этом устройстве нанесение краски йа поверхность мяча производится через отверстия полусферических трафаретов открытым напылением (пульверизацией). Применяемые B устройстве трафареты позволяют окрашивать мячи только в один цвет, и, кроме . того, не обеспечивают качественной окраски мячей, имеющих большой допуск по диаметру, так как невозможно достичь нрилегания всей поверхности трафарета к поверхности мяча. Из-за неполного прилегания в местах, где наблюдается зазор между поверхностями трафарета и мяча, контур рисунка на мяче при пульверизации краски получается расплывчатым, нечетким.
Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для окраски мячей, содержащее транспортное средство, узел окраски и трафарет в виде закрепленных верхней частью в шарнире сферических секторов с перемычками.
В известном устройстве окрашиваемое изделие Фиксируется в вилках узла окраски. Причем одна иэ вилок, верхняя, закреплена на штоке силового цилиндра, а другая, нижняя — на транспортном средстве. На том же штоке установлен трафарет, сферические сектора которого в сомкнутом положении образуют с поверхностью изделия полость, разделенную вилками на отдельные секции, сообщающиеся с источниками подачи краски (2), Конструкция используемого в изSecTHoM устройстве. трафарета не обес печивает качественной окраски мячей, имеющих большой допуск по диаметру.
Целью изобретения является обеспечение качественной окраски мячей, имеющих большой допуск по диаметру.

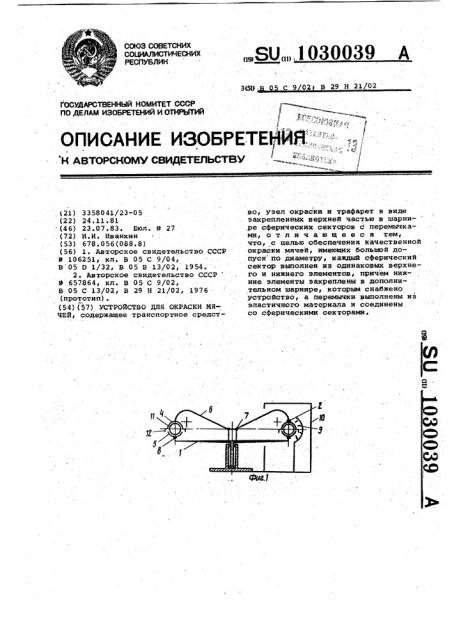

На фиг. 1 схематично изображено устройство для окраски мячей, общий вид; на фиг.2 - то же, вид сверху;
На позиции загрузки 14 в разомкнутый трафарет помещают мяч и смыкают трафарет. Включают привод пульсирующего вращения карусели и перемещают трафарет с мячом по часовой стрелке в зону окраски 1 5. Здесь с помощью включенного привода вращения сомкнутых трафаретов вокруг своей оси трафарет вращают и осуществляют окраску мяча по трафарету пульвериэацией краски из уаспылителей 9. Затем, перемещая траиспортньзч средством окрашенный мяч sa позицию выгрузки
16, его сушат. На позиции выгрузки
1030039
Фиа5
Составитель Е. Пономаренко
Редактор Анд. Шандор .Техред Б. Далекорей Корректор A. Повх
Заказ 5039/11
Тираж 689 .. Подписное
ВНИИПИ Государственного коМитета СССР по делам изобретений и открытий
ll3035, Москва, Ж«35,. Раушская наб., д. 4/5 ю Ф
Филиал ППП Патент, г, ужгород, ул. Проектная, 4 трафарет раскрывают и вынимают окрашенный мяч.
Благодаря выполнению перемычек из эластичного материала и шарнирному креплению элементов трафарета достигается прилегание поверхностей окрашиваемого мяча и трафарета независимо от отклонений диаметра мяча от номинального размера, что гарантирует качественную окраску.
Использование предлагаемого изобретения позволяет увеличить выход годной продукции sa счет повышения
5 качества окраски сферических изделий, имеющих большой допуск по диаметру .
