Ковшовый грейфер
Иллюстрации
Реферат
(19) (И) СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
351) В 66 С 3 16 Е 02 F 3 44
° 1И;-;„1,"," ./
ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
F10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3415297/29-11 (22) 23. 03.82 (46) 23.07.83, Бюл. )) 27 (72) O.A. Головнина и С.Д. Арчаков (71) Калининский ордена Трудового
Красного Знамени политехнический институт (53) 621.879.32(088 ° 8) (56) 1. Таубер Б.А. Грейферные меха.низмы. М., "Машиностроение", 1967,. с. 89, рис. 68.. (54}(57) КОВШОВЫй ГРЕЙФЕР,содеРжащий . связанные тягами с головкой грейфера.. челюсти, ось шарнирного крепления которых соединена со штоком гидроци- линдра управления челюстями, корпус которого шарнирно соединен с голов-: кой. грейфера, о т л и ч а -ю шийся тем, что, с целью расширения фУнкцио-:
:нальных возможностей путем уплотнения сыпучего материала в процессе погрузки, внутри челюстей на оси шарнирно закрейлены крышки, соединенные посредством дополнительйых гидроцилиндров с головкой грейфера.
1030300
Изобретение относится к подъемнотранспортному машиностроению, а именно к грейферным механизмам для рыхлых и сыпучих материалов, например торфа.
Известен KoBItIQBbIA грейфер, содер",жащий связанные тягами с головкой грейфера челюсти, ось шарнирного крепления которых соединена со штоком гидроцилиндра управления челюстями, корпус которого шарнирно соеди- 10 нен с головкой грейфера t 1 J.
Недостатком известного грейфера является то, что в процессе погрузки он не осуществляет уплотнение рыхлых и сыпучих материалов. 35
Цель изобретения — расширение функциональных возможностей путем уплотнения сыпучего материала в процессе погрузки.
Указанная цель доотигается тем, что в ковшовом грейфере, содержащем связанные тягами с головкой грейфера челюсти, ось шарнирного крепления которых соединена со штоком гидроцилиндра управления челюстями, корпус которого шарнирно соединен с головкой грейфера, внутри челюстей на оси шарнирно закреплены крышки, соединенные посредством дополнительных гидроцилиндров с головкой грейфера.

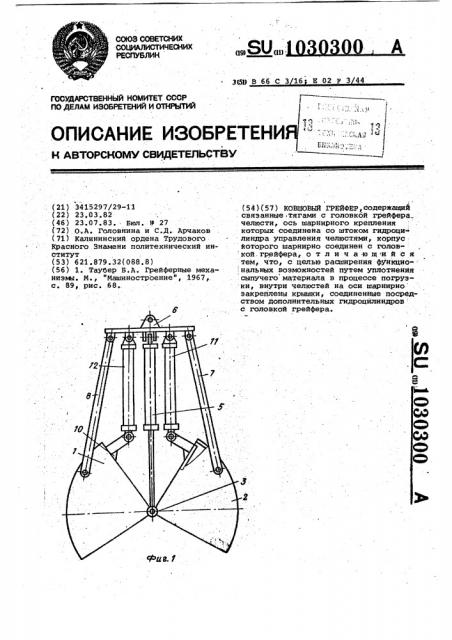

На фиг. 1 изображен грейфер с раскрытыми челюстями, на фиг. 2 — то же с закрытыми челюстями; на фиг. 3то же, при уплотнении сыпучего материала; на фиг. 4 — гидравлическая схема привода грейфера. 35
Кбвшовый грейфер содержит челюсти 1 и 2, шарнирно связанные осью 3 со штоком 4 гидроцилиндра 5 управления челюстями,.грейфера, корпус которого закреплен на головке б грейфера.gp
Челюсти 1 и 2 соединены с головкой
6 при помощи шарнирно закрепленных тяг 7 и 8. На оси 3 с возможностью поворота внутри челюстей 1 и 2 шарнирно закреплены крышки 9 и 10, соединенные посредством дополнительных гидроцилиндров 11 и 12 управления крышками с головкой 6 грейфера.
Гидроцилиндр 5 управления челюстями соединен с насосом 13i установ ленным на базовой машине, посредством распределителя 14, а гидроцилиндры 11 и 12 управления крышками через соединенные параллельно предохранительный клапан 15 и обратный клапан
16 - с дросселем 17. На напорной магистрали 18, соединяющей насос 13 с гидроцилиндром 5 управления челюстями грейфера и гидроцилиндрами 11 и
12 управления крышками, установлен предохранительный клапан 19, соеди- 60 ненный со сливной линией 20, которая соединена через фильтр 21 с гидробаком 22.
Ковшовый грейфер работает следую щм образом. 65
В положении, когда rpqA@ep подготовлен к эачерпыванию материала, шток 4 гидроцилиндра 5, управляющего открытием челюстей грейфера, выдвинут, а штоки гидроцилиндров
11 и 12 управления крышками втянуты.
При втягивании штока 4 гидроцилиндра
5 челюсти 1 и 2 поворачиваются относительно оси 3 и закрываются. Эатем для уплотнения набранного материала выдвигают штоки гидроцилиндров 11 и 12. При этом поворачиваются относительно оси 3 крышки 9 и 10, которые уменьшают объем, занимаемый набранным материалом и уплотняют его.Для выгрузки материала выдвигают шток 4 гидроцилиндра 5, вследствие чего челюсти 1 и 2 поворачиваются относительно оси 3 и раскрываются. Вслед за раскрытием челюстей 1 и 2 втягивают штоки гидроцилиндров 11 и 12 и возвращают крышки 9 и 10 в исходное положение.
Для включения грейфера на зачерпы— ванне и уплотнение материала распределитель 14 устанавливают в верхнее по схеме положение. При этом рабочая жидкость от насоса 13 по напорной магистрали 18 поступает. в штоковую полость гидроцилиндра 5 и его шток
4 втягивается. Предохранительный клапай 15 и обратный клапан 16 препятствуют поступлению рабочей жидкости в поршневые полости гидроцилиндрев
11 и 12.
Пбсле полного втягивания штока 4 гидроцилиндра 5 давление в напорной магистрали 18 поднимается и срабатывает предохранительный клапан 15.
После этого рабочая жидкость поступает в поршневые полости гидроцилиндров 11 и 12 и их штоки выдвигаются„ поворачивая крышки 9 и 10.
После полного выдвижения штоков гидроцилиндров 11 и 12 давление в напорной магистрали 18 поднимается еще выше и срабатывает предохранительный клапан 19, пропуская рабочую жидкость на слив в гидробак 22 через фильтр 21. При этом в напорной магистрали 18 поддерживается давление необходимое для уплотнения материала, находящегося в грейфере. !
Для раскрытия челюстей 1 и 2 и выгрузки сыпучего материала распре-, делитель 14 устанавливают в нижнее по схеме положение., При этом жидкость от насоса 13 до напорной магистрали 18 поступает в поршневую полость гидроцилиндра 5 и его шток 4 выдвигается. жидкость поступает также в штоковую полость гидроцилинд-. ров 11 и 12, но перемещению поршней оказывает сопротивление дроссель 17, что задерживает втягивание штоков гидроцилиндров 11 и 12. Поэтому ворот крышек 9 и 10 в исходное поло жение.
Использование предлагаемого изоб» ретения позволит снизить себестоимость сыпучих и рыхлых материапов.
3 10ЗОаоо вначале выдвигается шток 4 гидроцилиндра 5, а лишь затем втягиваются штоки гидроцилиндров 11 и 12, вследствие чего вначале происходит ðàñкрытие челюстей 1 и 2, а затем по70
22
Фае.4
