¹ 103044

Класс 45с, 20о

СС1 Р

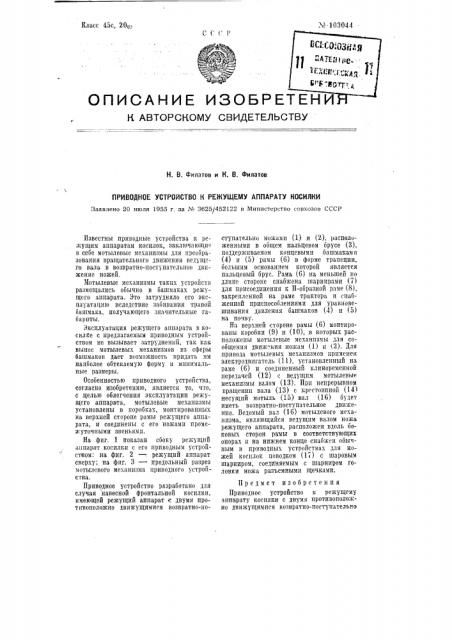

ОПИСАНИК ИЗОЬ Е

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. В. Филатов и К. В. Филатов

ПРИВОДНОЕ УСТРОЙСТВО К РЕЖУЩЕМУ АППАРАТУ КОСИЛКИ

Заявлено 20 июля 1955 г за гхл 3625/452122 в Министерство совхозов СССР

Известны приводные устройства к режУЩИМ аППаРатаМ КОСИЛОК, ЗаКЛ|ОЧа1ОЩпе в сеое мотылевые механизмы для преооразования вращательного движения вед1щсго вала в возвратно-поступательное движение ножей.

:11отылевые механизмы таких устройств размещались обычно в башмаках режущего «ппарата. Это затрудняло его эксплуатацию вследствие забивания травой оашмака, получающего значительные гаоариты. эксплуатация режущего аппарата в косилке с предлагаемым приводным устройством не вызывает затруднений, так как вынос мотылевых механизмов из сферы башмаков лает возможность придать нм наиболее обтекаемую форму и минимальные размеры.

Особенностью приводного устройства, согласно изобретению, является то, что, с целью облегчения эксплуатации режущего аппарата, мо тыле вые механизмы установлены в коровках, монтированных на верхней стороне рамы режущего аппарата, и соединены с его ножами промежуточными звеньямп.

На фиг. 1 показан сбоку режущий аппарат косилки с его приводным устройством: на фиг. 2 — режущий аппарат сверху; на фиг. 3 — продольный разрез мотылевого механизма приводного устройства.

Приводное устройство разработано для случая навесной фронтальной косилки, имеющей режущий аппарат с двумя противоположно движущимися возвратно-поступательно ножами (1) и (2), расположенными в общем пальцевом брусе (3), поддерживаемом концевыми башмаками (4) и (5) рамы (6) в форме трапеции, большим основанием готорой является пальцевый брус. Рама (6) на меньшей по длине стороне снабжена шарнирами (7) для присоединения к П-образной раме (8), закрепленной на раме трактора и снабженной приспособлениями для уравновешивания давления башмаков (4) и (5) на почву.

На верхней cTOpOHQ рамы (6) монтированы коробки (9) и (10), в которых расположены мотылевые механизмы для сОобщения движ"ния ножам (1) и (2). Для привода мотылевых механизмов применен электродвигатель (11), установленный на раме (6) и соединенный клиноременной передачей (12) с ведущим мотылевые механизмы валом (13). Ilpn непрерывном вращении вала (13) с крестовиной (14) несущий мотыль (15) вал (16) будет иметь возвратно-поступательное движение. Ведомый вал (16) мотылевого механизма, являющийся ведущим валом ножа режущего аппарата, расположен вдоль боковых сторон рамы в соответствующих опорах и на нижнем конце снабжен обычным в приводных устройствах для ножей косилок поводком (1 ) с шаровым шарниром, соединяемым с шарниром головки ножа разъемными щечками.

Предмет изобретения

Приводное устройство к режущему аппарату косилки с двумя противоположно лвижущимися возвратно-поступательно

¹ 103044 ножами, с применением мотылевых Механизмов для преооразования вращательного движения ведущего вала в движение ножей, отлича ю ще еся тем, что, с целью облегчения эксплуатации режущего аппарата, мотылевые механизмы установлены в коробках, монтированных на верхней стороне рамы режущего аппарата, и соединены с era ножами промежуточными звеньями,
