Холодильная установка

Холодильная установка

Иллюстрации

Показать все

Реферат



1. ХОЛОДИЛЬНА Я.,УСТАНОВКА , работающая на смеси холодильных агентов, соцержаи ая контур циркуляции высокотемпературной фракции, в котором установлены компрессор и кожухотру&ный конденсатор и контур цир|суляции низкотемпературнсА фракцин, включающий сборник жидкости, дроссель и испаритель , и два контактных регенератора, попеременно подключенные посредством управляемых клапанов то к одному контуру , то к другому, отличающаяс целью повышения эконо- teMj что. с я мичнсюти, установка дополнительно содержит второй компрессор, включенный в контур циркуляции низкотемпературной фракции между испарителем и контактными регенераторами, и третий автономный контактный регенератор, поцключенный посредством управляемых вентилей к обоим контурам - между испарителем и компрессором контура высокотемпературиой фракции и между конденсатором и сборником жидкости, при этом управляемый вентиль, размещенный со стороны испарителя, .снабжен блоком управления с реле давления и датчиком температуры, установленными на испарителе, а управляемый вентиль , размещенный со стороны конденса- Q тора, снабжен реле давления, установлен- ® ным на конденсаторе./Л 2. Установка по п. 1,.отличающ а я с я тем, что конденсатор выпол- i нен в виде расположенных одна над другой секций, нижняя из которых подключена к третьему автономному регенератору .. ., СО О 05 со 4

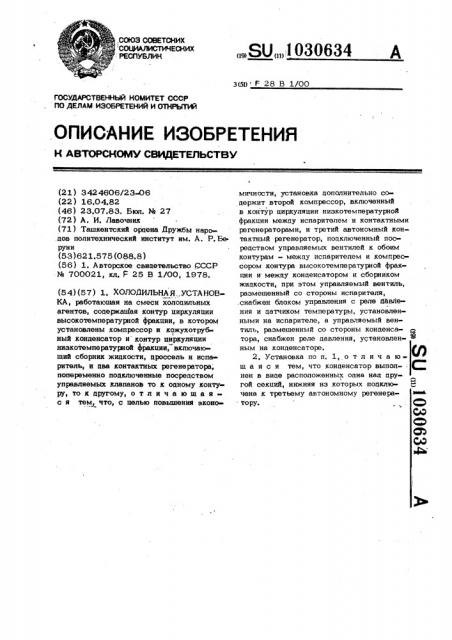

.,СОЮЗ СОВЕТСКИХ СОЦИ4ЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1030634

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

3(50 F 28 B 1/00 (21) 3424606/23 06 (22) 16.04.82 (46) 23.07.83. Бюл. М 27 (72) А. И. Лавочник (71) Ташкентский ордена дружбы наро.дов политехнический институт им. А. P.Áå. руин (53) 621.575 (088.8) (56) 1. Авторское свицетельство gCCP

% 700021, кл. F 25 В 1/00, 1978. (54)(57) 1. ХОЛОДИЛЬНАЯ.м CTAHOBКА, работающая на смеси холодильных агентов, содеркап(ая контур циркуляции высокотемпературной фракции, в котором установлены компрессор и кожухотрубный конденсатор и контур циркуляции низкотемпературной фракции, включающий сборник жицкости, цроссель и испа ритель, и два контактных регенератора, попеременно подключенные посрецством управляемых клапанов то к одному контуру, то к другому, о т л и ч а ю щ а яс я тем, что, с целью повышения эконо мичности, установка дополнительно содержит второй компрессор, включенный в контур циркуляции низкотемпературной фракции межцу испарителем и контактными регенераторами, и третий автономный контактный регенератор, подключенный посредством управляемых вентилей к обоим контурам - межцу испарителем и компрессором контура высокотемпературной фракции и между конценсатором и сборником жидкости, при этом управляемый вентиль, размешенный со стороны испарителя, .снабжен блоком управления с реле давления и датчиком температуры, установленными на испарителе, а управляемый вентиль, размещенный со стороны конденсатора, снабжен реле цавления, установленным на конденсаторе.

2. Установка по и. 1, о т л и ч а юш а я с я тем, ято конпенсатор ныпоп-; С

Н9Н в вице расположенных одна нац другой секций, нижняя из которых поцключена к третьему автономному регенера- > тору, CO

1 103

Изобретение относится к холодильной технике, а точнее к холоцильньм уста-! новкам, работающим на смеси хлацагентов.

Известны холоцильные установки, ра5 ботающие на смеси хладагентов, соцержащие контур циркуляции высокотемпературной фракции, в котором установлены комп. прессор и кожухотрубный конденсатор, контур циркуляции низкотемпературной фракции, включающий сборник жицкости, цроссель и испаритель, и цва контакцяых регенератора, попеременно поцключаемые посрецсгвом управляемых клапанрв то к одному контуру, то к цругому (1 ) .

Недостатком известных установок является их низкая экономичность вслецствие повышения в процессе работы концентрации высокотемпературного агента в контуре циркуляции низкотемпературной, 20 фракции и повышения концентрации низкотемпературного агента в контуре циркуляции высокотемпературной фракции.

Целью изобретения является повышение экономичности.

Указанная цель цостигается тем, что холодильная установка, работающая на смеси хлацагентов, соцержашая .контур циркуляции высокотемпературной фракции, в котором установлены компрессор и кожухотрубный конценсатор, контур циркуляции ниэкотемпературной фракции, включающий сборник жидкости, цроссель и испаритель, и два контактных регенератора, попеременно поцключаемые посредством управляемых клапанов то к оцному контуру, то к другому, дополнительно содеркит второй компрессор, включенный в контур циркуляции ниэкотемпера TypHofl фракции между испарителем и кон- 40 тактными ре генераторами,и третий авто« номный контактный регенератор, поцклю ченный посредством управляемых вентилей к обоим контурам - между испарителем и компрессором контура циркуляции высокотемпературной фракции и межцу конденса тором и сборником жицкости, при этом управляемый вентиль, размещенный со стороны испарителя, снабжен блоком управления с реле давления и цатчиком температуры, установленными на. испари теле, а управляемый вентиль, размещенный со стороны конденсатора, снабжен реле давления, установленным на концен саторе, конденсатор выполнен в виде 55 расположенных одна нац другой секций, нижняя иэ которых поцключена к третьему автономному регенератору, 0634 2

На фиг. 1 схематически прецставлена описываемая установка; на фиг. 2— автономный контактный секционный регенера тор.

Установка соцержит контур циркуляции высококипяшей фракции, в котором установ лены компрессор 1 и кожухотрубный конценсатор 2, контур циркуляции ниэкотемпературной фракции, включающий сборникЗ жидкости, цроссель 4 и испаритель 5, и цва контактных регенератора 6 и 7, подключаемые посрецством управляемых трехосевых клапанови 8 и 9 и управляемых цвуххоцовых клапанов 10 и 11 то к оцному контуру, то к цругому, второй компрессор 12, третий автономный контактный регенератор 13, подключаемый посредством управляемых вентилей 14»

17 к обоим контурам, блок 18 улравле ния с реле 19 давления и датчиком 20 температуры, установленными на испарителе 5, реле 21 цавления, установленное на конденсаторе 2, трубопроводы 22 -

37, регулируемый вентиль 38 и байпас 39, секции 40 - 42 конценсатора 2 с первыми трубопровоцами 43-44 и жицМ. костными трубопровоцами 45 - 47.

Работа установки осуществляется следующим образом.

Компрессор 1 отсасывает пары высокотемпературной фракции, например иэ регенератора 6, через управляемый треххоцовый клапан 9 и трубопровод 31. В это время жидкость высокотемпературной фракции кипит в регенераторе 6 при низком цавлении и охлаждает нахоцяшуюся в нем металлическую насацку. Сжатые в компрессоре пары этой фракции подаются по трубопроводу 22 в конденсатор 2, в котором сжижаются вследствие их охлаждения водой, и поступают в труоопровоц 34. Жидкая высокотемпературная фрак ция цросселируется в регулирующем венти ле 38 и по трубопроводу 23 через двух ходовой управляемый клапан снова поступает по трубопроводу 27 в регенератор 6.

В это время в контуре циркуляции низкотемпературной фракции, в котором включен регенератор 7, происхоцит слецуюший процесс, Пары хлацагента этой фРакции oTc&cblBBIOTGII по тРУ60IIPOs0 цу 30 из испарителя 5 и нагнетаются через управляемый трвххоцовый клапан 8 в регенератор 7, в котором сжижаются за счет его предварительного охлажцения кипящей при низком давлении жицкой высокотемпературной фракциий. Образуюшая3 1030 ся жидкость низкотемпературной фракции сливается из регенератора 7 по трубопроводу 28 через двуххоцовый управляемый клапан 11 в сборник 3, откуда через цроссель 4 снова поступает в ис паритель 5.

Через опрецеленный промежуток времени регенвратор 7 включается в контур циркуляции высокотемпературной фракции посредством управляемых клапанов 9 и 10, а регенератор 6 - в контур циркуляции ниэкотвмпературной фракции посредством управляемых клапанов 8 и 11. Теперь охлаждение насадки проиоходит s регенвраторе 7 кипящей при ниэком давлении высокотемпературной фрак цией, а конценсация паров низкотемпературной фракции осуществляется в регенераторе 6. Со временем происходит накопление высокотемпературного хладагента в низкотемпературной фракции, и наоборот, что ведет к снижению энергетических показателей установки. ,Пля восстановления заданных составов обеих фракций работа установки происходит слецуюшим образом.

При накоплении в высокотвмпере гурной фракции высокотемпературного агента свыше зацанного значения,последний накапливается в жидком виде в нижней

30 части испаритвля 5. Это вызовет повышение температуры кипения смеси или снижение ее давления в испарителе 5. На это отреагируют настроенные известным способом датчик 20 температуры и реле 19 давления, которые через блок 18 управ,ления вызовут открытие вентиавй 17 и 16, при этом этим же блоком 18 вен тили 14 и 15 удеркиваются в положе-, нии "Закрыто". Находящаяся в нижней

634 4 части испаритвля высокотемпвратурная часть смеси перепускается по трубопроводу 33 в автономный регенератор 13, в котором кипит, охлажцая при этом находящуюся в нем насадку. Образовавшие- ся пары отсасываются по трубопроводу 31 в компрессор 1, т,е. в конту р циркуляции высокотемпературной фракции.

B случае избытка низкотемператур ного агента и Высокотемпературной фракции увеличится давление в конценса торе 2, на что отреагирует реле 21 цав ления, которое откроет вентили 14 и 15,. при этом вентили 16 и 17 будут эакры ты. Пары избыточного низкокипяшего хлацагента иэ конденсатора 2 поступают в автономный регенератор 13, в котором сконденсируются и сольются в сборник 3, т.е, в контур циркуляции ниэкотемпературной фракции. При работе контура циркуляции высокотемпературной фракции с секционным конденсатором 2 поступающие по трубопроводу 22 пары конденсируются ступенчато в секциях 40 - 42.

При этом конденсат иэ секции отводится по трубопроводам 45 - 47.

При йаличии избытка низкотемпературного хладагента в высокотемпературной фракции паровой объем секции 42 соединяется через трубопровод 24 к автономному регенератору 13, в котором конденсируются укаэанные избыточные пары ниэкотемпературного хлацагента.

Экономическая эффективность предлагаемого изобретения выражается в снижении затраты электроэнергии вследствие поддержания в установке постоянных составов высокотемпературной и ниэкотемпе ратурной фракций.

1030634

1030634

Фиг.2
