Дистанционирующая решетка стержневой топливной сборки ядерного реактора

Дистанционирующая решетка стержневой топливной сборки ядерного реактора

Иллюстрации

Показать все

Реферат



ДИСТАНЦИОНИРУЮЩАЯ РЕШЕТКА СТЕРЖНЕВОЙ ТОПЛИВНОЙ СБОРКИ ЯДЕРНОГО РЕАКТОРА, содержащая центральную втулку и обод, соединенные между собой шестью связующими элементами, делящими решетку на шесть секторов, отличающаяся тем, что, с целью снижения металлоемкости решетки, связующие элементы выполнены в виде треугольных элементов , расположённых сужающейся Изобретение относится к ядерной технике и может быть использЬвано в ядерных реакторах, в частности в тепловыделяющих сборках ядерных реакторов. Известна дистанционирующая решетка тепловыделяющей сборки ядерного реактора , содержащая обод и расположенные по высоте решетки пластины, образунэщие правильную решетку для размещения тепловыделяющих стержней в ячейках рещетки . Наиболее близкой по своей технической сущности и достигаемому результату к описываемой является дистанционирующая решетка топливной сборки ядерного реактора, содержащая центральную втулку и обод, соединенные между собой шестью связующими элементами делящими решетку на шесть секторов. 2 частью к внутренней втулке на расстоянии один от другого более диаметра стержня, а под элементами треугольной формы установлен шестиугольный элемент с шестью лепестками в виде плечей, соединяющих вершины шестиугольного элемента с нижней половиной обода и делящих каждый элемент треугольной формы на три ячейки, причем на сторонах шестиугольного элемента выполнены выступы, делящие пространство между соседними треугольными элементами на две:Ячейки. 2.Решетка по п. 1, от л ича ю ща я ся тем, 4TOiбоковые части выступов соединены с гранями треугольных элементов дополнительными элем(нтами, выполненными в виде Пластин. 3.Решетка по п. 1, о т л и ч а ю щ а я с я тем, что Ьоковые части выступов соединены с гранями треугольных элементов о помощью прорезей. Недостатком известных решеток является значительная металлоемкость. О Целью настоящего изобретения являетСл ) ся снижение металлоемкости дистанциони . рующей решетки.Сл Поставленная цель достигается тем, что |Ь. в известной дистанционирукэщей решетке стержневой топливной сборки ядерного рес актора, содержащей центральную втулку и обод, соединенные между собой шестью связующими элементами, делящими решетку на шесть секторов, связующие элементы выполненЬ в виде треугольных элементов, расположенных сужающейся частью к внутренней втулке на расстоянии друг от аруга более диаметра стержня, а под элементами Треугольной формы установлен шестиугольный элемент с шестью лепестками в ВИДЕ лучей, соединяющих вершины шестиуголь

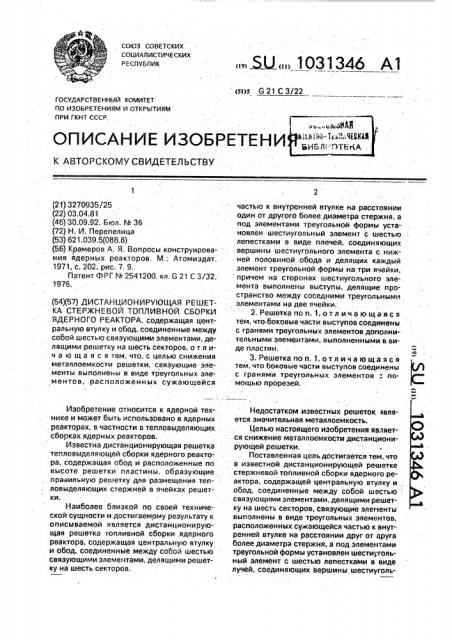

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 .6 21 С 3/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21)3270935/25 (22) 03.04.81 (46) 30.09.92. Бюл. М 36 (72) Н. И. Перепелица (53) 621;039.5(088.8) (56) Крамеров А. Я. Вопросы конструирования ядерных реакторов. М„Атомиздат, 1971, с. 202, рис-; 7. 9, Патент ФРГ М 2541200, кл. G 21 С 3/32.

1976. (54)(57) ДИСТАНЦИОНИРУЮЩАЯ РЕШЕТКА СТЕРЖНЕВОЙ ТОПЛИВНОЙ СБОРКИ

ЯДЕРНОГО РЕАКТОРА, содержащая центральную втулку и обод, соединенные между собой шестью связующими элементами, делящими решетку. на шесть секторов, о т л ич а ю щ а я с я тем, что. с целью снижения металлоемкости решетки, связующие элементы выполнены в виде треугольных элементов, расположенных сужающейся

Изобретение относится к ядерной технике и может быть использовано в ядерных реакторах, в частности в тепловыделяющих сборках ядерных реакторов.

Известна дистанционирующая решетка тепловыделяющей сборки ядерного реактора, содержащая обод и расположенные по высоте решетки пластины, образующие правильную решетку для раэмещения тепловыделяющих стержней в ячейках решетки.

Наиболее близкой по своей технической сущности и достигаемому результату к описываемой является дистанционирующая решетка топливной сборки ядерного реактора, содержащая центральную втулку и обод, соединенные между собой шестью связующими элементами, делящими решетку на шесть секторов.,, ЯЦ„, 1031346 Al

2 частью к внутренней втулке на расстоянии один от другого более диаметра стержня, а под элементами треугольной формы установлен шестиугольный элемент с шестью лепестками в виде плечей. соединяющих вершины шестиугольного элемента с нижней половиной .обода и делящих каждый элемент треугольной формы на-три ячейки, причем на сторонах шестиугольного эле-. мента выполнены выступы, делящие пространство между соседними треугольными элементами на две ячейки.

2. Решетка по и. 1, от л и ч à ю щ а я с я тем, что боковые части выступов соединены с гранями треугольных элементов дополнительными элементами, выполненными в виде пластин.

3. Решетка по и. 1, отличающаяся тем, что боковые части выступов соединены с гранями треугольных элементов: помощью прорезей.

Недостатком известных решеток является значительная металлоемкость, Целью настоящего изобретения является снижение металлоемкости дистанционирующей решетки.

Поставленная цель достигается тем, что в известной дистанциониругощей решетке стержневой топливной сборки ядерного реактора, содержащей центральную втулку и, обод, соединенные между собой шестью связующими элементами, делящими решетку на шесть секторов, связующие элементы выполнены в виде треугольных элементов, расположенных сужающейся частью к внутренней втулке на расстоянии друг от друга более диаметра стержня, а под элементами треугольной формы установлен шестиугольный элемент с шестью лепестками в виде лучей, соединяющих вершины шестиуголь1О31346 ного элемента с нижней половиной обода и делящих каждый элемент треугольной формы на три ячейки, причем на сторонах шестиугольного элемента выполнены выступы, делящие пространство между соседними треугольными элементами на две ячейки.

Кроме того, боковые части выступов соединены с гранями треугольных элементов допол нительн ыми элементами, вы полненными в виде пластин, или боковые части выступов соединены с гранями треугольных элементов с помощью прорезей, На фиг. 1 изображен вид сбоку на решетку для тридцатистержневого пучка; на фиг. 2 — общий вид решетки; на фиг. 3 и фиг, 4 — соответственно вид сбоку и общий вид шестиугольного элемента.

Шесть элементов 1 треугольной формы соединены с центральной цилиндрической втулкой 2, расположены друг от друга на расстоянии большем диаметра стержня, чтобы образовать две ячейки для двух стержней, которые располагаются между треугольными элементами, опоясаны верхней половиной обода 3, а на гранях элементов 1 выполнены пуклевки 4, выпуклость которых направлена внутрь ячеек. расположенных как внутри элементов 1, TBK и между ними.

Шестиугольный элемент 5 с лепестками в виде лучей 6, соединяющими вершины шестиугольного элемента 5 с нижней половиной обода, расположен под элементами

1, а на каждой грани и лепестках расположены пуклевки, выпуклость которых имеет взаимопротивоположное направление. На сторонах шестиугольного элемента 5 выполнены выступы 7, верхняя часть которых имеет длину больше диаметра стержня и делит пополам расстояние между наружной стенкой центральной втулки 2 и внутренней стенкой обода по линии, проведенной пер. пендикулярно из центра решетки (централь5 ной втулки) к верхней части выступа 7, а в местах пересечения этой линии с наружной поверхностью центральной втулки 2, с гранями верхней части выступа 7 и с внутренней поверхностью обода 3 выполнены

10 пуклевки 8, причем верхняя часть выступа 7 имеет две пуклевки 8, выпуклости которых имеют взаимоп ротивоположное направление, Боковые части выступов 7 могут соединяться с гранями треугольных элементов 1

15 либо дополнительными элементами, например, в виде пластинок, либо непосредственно, но предварительно совмещенных а одной плоскости с помощью соответствующих прорезей. сделанных как на боковой

20 поверхности выступов 7, так и на гранях треугольных элементов ":. В последнем случае Всо элементы решетки будут находиться в одной плоскости, Решетка может быть выполнена также с верхним расположением

25 шестиугольного элемента 5, соответственно с нижним расположением треугольных элементов 1.

Общий расчет металлоемкости решет30 ки-прототипа и данной показывает, что предложенное выполнение позволяет снизить расход металла. Следует также отметить, что данная решетка значительно технологичнее по сравнению с решеткой35 прототипом, т.к. вместо фигурных элементов используются шесть элементов треугольной формы и один шестиугольный элемент с шестью выступами-лепестками.

1031346

Фиг.4

Составитель Н; Перепелица

Редактор Е. Гиринская Техред М.Моргентал Корректор И. Муска

Заказ 4056 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
