Реферат



УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ МЕТАЛЛИЧЕСКОГО ПОКРЫТИЯ, содержащее емкость для наносимого вещества, исt ,.-,.t точник вспомогательного вещества и рабочую камеру с раструбом и патрубком подачи наносимого и вспомогательного веществ, отлимающеес я тем , что, с целью повышения качества покрытия за счет уменьшения среднего диаметра осаждаемых частиц, оно снабжено расположенным в .рабочей камере напротив патрубка термостолом с выемкой для размещения капли наносимого и вспомогательного веществ, выполненной радиусом, равным радиусу выходного отверстия патрубка, электродами , смонтированными над уровнем термостола по обе стороны его выемки , и лазером ,оптическая ось фокусирующей , системы которого совпадает с осью раструба.

. СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГПФ, (21) 3391833/23-06 (22) 27.01.82 (46) 30.07.83. Бюл. k" 28 (72) Е.Г. Чуреев, И.8. Суминов и Е.IO. Большепаева (71) Московский авиационный технологический институт им. К.3. Циолковского (53) 621.793(088.8) (56) 1. Авторское свидетельство СССР и 610610, кл. С 23 С 5/00, 1976.

2. Хасуй A. Техника напыления. М., "Машиностроение", 1975, с. 13-14 (прототип). (54) (57) УСТРОЙСТ80 ДЛЯ НАНЕСЕНИЯ

МЕТАЛЛИЧЕСКОГО ПОКРЫТИЯ, содержащее емкость для наносимого вещества, ис„„SU„„1031524

У 1) В 05 В 7/22; 23 13/12 точник вспомогательного вещества и рабочую камеру с раструбом и патрубком подачи наносимого и вспомогательного веществ, о т л и и а ю щ е ес я тем, что, с целью повышения качества покрытия за счет уменьшения среднего диаметра осаждаемых частиц, оно снабжено расположенным в .рабочей камере напротив патрубка термостолом с выемкой для размещения капли наносимого и вспомогательного веществ, выполненной радиусом, равным радиусу выходного отверстия патрубка, электродами, смонтированными над уровнем термостола по обе стороны его выемки,и лазером, оптическая ось фокусиру-,д ющей: системы которого совпадает с осью раструба ° делий.

1 10315

Изобретение относится к напылению коррозионно- и износостойких веществ на поверхности изделий, в частности нанесению металлического покрытия.

Известно устройство для напыления коррозионно" и износостойких веществ на повер><ность деталей с помощью газовых эжекционных форсунок, где на обрабатываемую заготовку наносится слой вещества, расплавляемого в пла- 10 мени газовой форсунки и переносимого от нее к заготовке энергией пламени (1 .

Однако, указанное устройство имеет целый рлд недостатков, а именно.: неравномерность наносимого слоя вещества на поверхность заготовки, значительный средний размер оса><даемых частиц, лежащий в пределах 10-20 мкм; трудности в автоматизации процесса.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для нанесения металлического покрытия, содержащее емкость для наносимого вещества, источник вспомогательного вещества, рабочую камеру с раструбом и патрубком подачи наносимого и вспомогательного веществ (2 j.

В известном устройстве в качестве вспомогательного вещества используют сжатый воздух. Частицы расплавленного металла, попадая в холодную струю сжатого воздуха, быстро охлаждаются и, попадая на поверхность обрабатываемого изделия, образуют на з5 нем частицы, размеры которых вначительны.

Средний диаметр осаждаемых частиц лежит в интервале 3-5 мкм. В результате образуетсл неравномерный слой 4р. наносимого вещества.

Цель изобретения - повышение качества покрытия за счет уменьшения срденего диаметра осаждаемых частиц.

Указанная цель достигается тем, что устройство для нанесения металли" ческого покрытия, содержащее емкость для наносимого вещества, источник вспомогательного вещества и рабочую камеру с раструбом и патрубком подачи наносимого и вспомогательного веществ, снабжено расположенным в рабо. чей камере напротив патрубка термостолом с выемкой для размещения капли наносимого и вспомогательного веществ, выполненной радиусом, равным

24 2 радиусу выходного отверстия патрубка, электродами, смонтированными над .

"уровнем термостола по обе стороны его выемки, и лазером, оптическая ось

Фокусирующей системы которого совпадает с осью раструба.

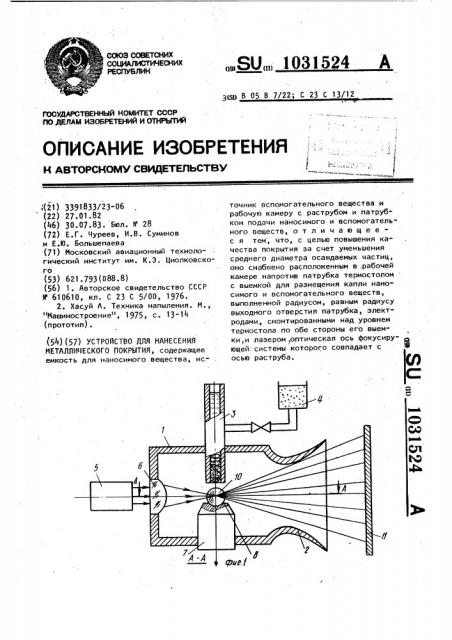

На фиг. 1 показано устройство, общий вид, в разреве; на фиг. 2— разрез А-A на фиг. 1.

Устройство содержит рабочую камеру 1 с раструбом 2 и патрубком 3 подачи наносимого и вспомогательного веществ, емкость 4 для наносимого вещества, источник (не показан ) вспомогательного вещества (жидкости ),,ла" зер 5 с фокусирующей системой 6, оптическая ось которой совпадает с осью раструба 2. Напротив патрубка 3 в рабочей камере 1 установлен термостол 7, имеющий выемку 8 радиусом, равным радиусу выходного отверстия патрубка 3. По обе стороны от выемки над уровнем стола размещены электроды 9.

Выемка 8 служит для размещения капли 10 наносимого и вспомогательного веществ. Напротив раструба 2 установлено изделие 11.

Устройство работает следующим образом.

Луч лазера 5 вводится в рабочую

<<амеру через фокусирующую систему б и фокусируется на капле 10, которая подается по патрубку 3 в виде смеси .наносимого вещества с жидкостью. Капля попадает в выемку 8 на поверхность термостола 7, который обеспечивает нагрев наносимого вещества до заданной температуры. Под действием температуры ><идкость начинает испаряться, вследствие яего капля принимает сферическую форму, при этом происходит интенсивное перемешивание наносимого вещества и капля приобретает вращательное движение. Под действием лазерного излучения капля 10 взрывается, замыкая при этом межэлектродный промежуток электродов 9. Продукты взрыва приобретают дополнительную энергию за счет электрического разряда и направляются в раструб 2, на выходе которого располагается изделие 11.

Использование предлагаемого устройства в сравнении с известным обес» печивает уменьшение среднего диаметра осаждаемых частиц до 0,3-0,5 мкм, что значительно уменьшает.шероховатость поверхностей об1>абатываемых из103 524

Paa.Z
