1. УСТАНОВКА ДЛЯ НАНЕСЕНИЯ МНОГОСЛОЙНЫХ ПОКРЫТИЙ НА МЕЛКИЕ ИЗДЕЛИЯ НАСЫПЬЮ, содер : а1цая ванны для обезжиривания, промывки и окраски изделий в таре центробежные устройства с зажимными шпинделями для тары. SLL. 1031531 3

СО1ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3350783/23-05 (22) 27.10,81 (46) 30.07.83. Бюл. ИГ 28 (72) .Б.A. Ганкин, Г.М. Отопков и М.Л. Голубицкая (71) Минское экспериментально-конструкторское технологическое бюро кожгалантерейной и фурнитурной промышленности (53) 678.056(088.8) .. (56) 1. .Авторское свидетельство СССР и 486808, кл. В 05 С 3/00, 1972 (прототип). (54)(57) 1. УСЩНОВКЛ ДЛЯ НАНЕСЕНИЯ

МНОГОСЛОЙНЫХ ПОКРЫТИЙ НА МЕЛКИЕ ИЗ"

ДЕЛИЯ НАСЫПЬЮ, содержащая ванны для обезжиривания, промывки и окраски изделий в таре; центробежные устройства с зажимными шпинделями для тары, „„SU„„1031531 А з<я) В 05 С 9/06; В 05 С 13/00 . камеры для сушки и охлаждения изделий, устройство для загрузки и выгрузки изделий и транспортирующее устройство с подвесками, на которых установлена тара посредством цапф, о тл и ч а ю щ а я с я тем, что,. с целью повышения надежности работы и качества покрытия, подвески транспортирующего устройства выполнены с пазами, в которых размещены с возможностью перемещения в вертикальном направлении цапфы тары, при этом оси центров за><имных шпинделей центробежных устройств смонтированы на ваннах обезжиривания, промывки и окраски изделий выше горизонтальной оси тары, установленной на подвески, на величину, меньшую половины диаметра центровых отверстий цапф тары.

1031531

2. Установка по и. 1, о т л и -- .ч а ю щ а я с я тем, что камеры для сушки снабжены в тряхивающим устройством, выполненным в виде направляющей с выступами на рабочей поверхности, взаимодействующими с цапфами тары.

3. Установка по и. 1, о т л ич а ю щ а я с я тем, что, с целью экономии энергии, один из зажимных шпинделей каждого центробежного устройства подпружинен, установлен с воз,можностью перемещения в горизонтальИзобретение относится к фурнитурной отрасли промышленности,и предназначено для окрасочных цехов фурнитурных предприятий, производящих окраску мелких изделий, например бло" чек обувных, хольнитенов, пряжек, эма-лями в массе методом окунания с по-.— следующим центрифугированием.,, Известна установка для нанесения многослойных покрытий на мелкоте изделия насыпью, содержащая ванны для обезжиривания,- промывки и окраски . изделий в таре, центробежные устрой" ства.с зажимными шпинделями для тары, камеры для сушки и охлаждения изде.лий, устройство для загрузки и вы" грузки изделий и транспортирующее устройство с подвесками, на которых установлена тара посредством цапф j 15 .

Недостатком известной установки 2о является наличие трения тары о под" весну транспортирующего устройства при центрифугировании, что значительно снижает надежность работы установки и качество покрытия из-за 25 слипания изделий в период сушки покрытия.

Цель изобретения - повышение надежности работы и качества покрытий.

Поставленная цепь достигается тем,ЗО что в установке-.для нанесения многослойных покрытий на мелкие изделия насыпью, содержащей ванны для".ббезжиривания, промывки и окраски изделий. в таре, центробежные устройства с за- 35 .,жимными шпинделями для тары, камеры для сушки и охлаждения изделий, уст" ройство для загрузки и выгрузки изде ной плоскости и снабжен концевым пере- ключателем и взаимодействующим с ним подпружиненным толкателем.

4. Установка по п..1, о т л ич а ю щ а я с я тем, что устройство для загрузки и выгрузки изделий вы-. полнено в виде:опорных роликов, установленных с возможностью возвратно-поступательного перемещения в вертикальной плоскости посредством силового цилиндра и взаимодействующих с установленными на цапфах тары роликаМие лий и транспортирующее устройство с подвесками, на которых установлена, тара посредством цапф, подвески транспортирующего устройства выполнены с пазами, в .которых размещены с возможностью перемещения в вертикальном направлении цапфы тары, при этом оси иентров зажимных шпинделей центробежных устройств смонтированы на ваннах обезжиривания, промывки и окраски вы1 ше горизонтальной оси тары, установленной на подвески, на величину., меньшую половины диаметра центровых отверстий цапф тары.

При этоН камеры для сушки снабжены встряхивающим устройством, выполненным в виде направляющей с выступами на рабочей поверхности.

Причем с целью экономии энергии один из зажимных шпинделей каждого центробежного устройства подпружинен, установлен с возможностью .перемеще" ния в горизонтальной плоскости и снабжен концевым переключателем и взаимо . дЕйствующим с ним подпружиненным толкателем.

Кроме того, устройство для загрузки и выгрузки изделий выполнено в виде опорных роликов, установленных с возможностью возвратно-поступательного перемещения в вертикальной плоскости посредством силового цилиндра и взаимодействующих с установленными

Ъ на :,цапфах тары роликами.

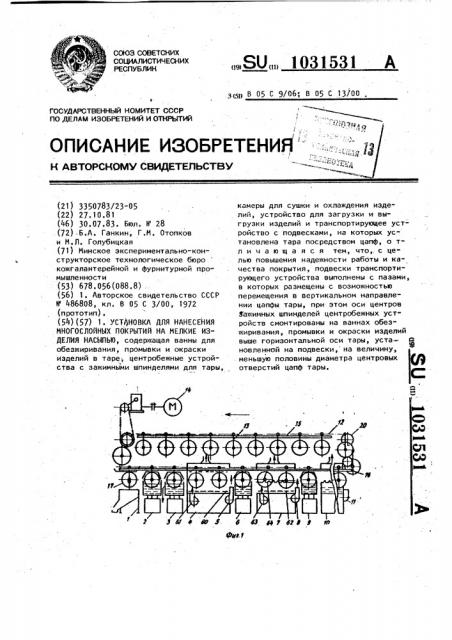

На фиг. 1 схематично изображена установка; на фиг. 2 " транспортирующее устройство с тарой; на фиг. 3.вид по стрелке А на фиг. 2; на фиг.4

531 4

-з !031 установка, тары в подвеску; на фиг.5 -, установка тары в позиции "Загрузка"; на.фиг. 6 - то r

Установка состоит из устройства 1 для загрузки и выгрузки изделий, ванны 2 для обезжиривания, ванны 3 для промывки,;камер для сушки 4 и охлаждения 5 изделий, ванны 6 для первой окраски, камер для сушки эмали 7 и охлаждения 8, ванны 9 для второй окраски, камер для сушки эма.ли 10 и охлаждения 11, транспорти- 2 > рующего устройства 12 с подвесками 13, приводом 14 и направляющими 15 и 16.

На подвесках свободно устанавливается легкосъемная тара 17.

Ванны.2, 3, 6 и 9 идентичны по кон структивному выполнению, как и камеры для. сушки 4, 7 и 10 и охлаждения, 5, 8 и 11. Количество ванн и камер для,сушки эмали и охлаждения может быть увеличено .соответственно, максимальному числу слоев наносимого покрытия.

Транспортирующее устройство 12 представляет собой две цепи 18 и 19, установленные на звездочках 20, связанные через определенный шаг ося- 35 ми 21, на которых свободно висит под- . веска 13.. По обе стороны транспортера на осях установлены ролики 22, на горизонтальных участках для предотвращения провисания ролики 22- опираются 40 на направляющие 15 и 16. На цепи 19 имеются кулачки 23,- взаимодействующие с конечным выключателем и расположен; ные один от другого на расстоянии, равном. шагу между подвесками l3. В 4> нижней части подвески 13 выполнен па3 24, в который свободно устанавливается. тара 17 для размещения и транспортировки иэделий 25. Тара 17 представляет собой круглый (или многогран.50 алый< ) барабан, состоящий из емкости 26 с .быстросъемной крышкой 27 и цапф 28, на концах которых жестко установлены ролики 29. Концы цапф 28 имеют .цент" ровые конические отверстия 30. ы

Устройство 1 для загрузки и выгрузки иэделий представляет собой подъемный склиз 31, в верхней части которого установлены пары роликов 32 и 33. В нижней части склиза 31 имеют" ся направляющие 34 и силовой цилиндр 35, по заданной программе осуществляющий подъем или опускание склиэа 31 и роликов 32 и 33.

Для загрузки изделий над тарой установлена порционная загрузочная воронка с подвижным дном. Выгрузка изделий производится в тару 36.

Ванны для жидкостной обработки (для обезжиривания 2, промывки 3, окраски 6 и 9 представляют собой емкости 37 (с протоком раствора или без, с нагревом или без ), установленные в направляющих 38 с возможностью подьема или опускания по заданной прог- -. рамме с помощью цилиндра 39.

На ваннах установлены центробежные устройства для сброса излишков раст аора с изделий, представляющие собой горизонтально расположенные эажимные шпиндели 40 и 41, оси центров которых расположены выше горизонтальной оси тары 17 на величину Ю., меньшую

1/2 диал<етра центровых конусов 30 цапф..

Зажимные шпиндели 40 и 41 имеют привод вращения, состоящий из мото-. ров }2, передач 43, и нормально заl торможены тормозом 44 при помощи пружины 45. Привод растормаживается по заданной программе цилиндрами 46.

Зажимные шпиндели 40 и 41 установлены в корпусах 47, имеющих, возможность горизонтального перемещения s направляющих 48 при помощи, рычажной системы 49 и работающих по заданной программе цилиндров 50. На концах зажимных шпинделей установлены конусы 51 и 52. Конус 51 имеет пружину 53 и. снабжен подпружиненным тол-. кателем 54, взаимодействующим только при наличии тары 17 с концевым переключателем 55.

Над емкостью 37 с воэможностью вертикального перемещения в направляю-. щих 56 установлен ограждающий и вытяжной кожух 57. Перемещение вниз ocy" ществляется по заданной программе ци" линдром 58,- возврат вверх — пружиной. 59

Камера 4 для сушки снабжена трубча" тыми нагревателями 60 и системой 61 конвекции воздуха. Камеры 5, 8 и 11 для охлаждения представляют. собой систему обдува тары с изделиями холодным, воздухом при помощи вентилятора. Камеры 7 и 10 для сушки эмали снабжены

31 6

5 10315 трубчатыми нагревателями 62, конвекционной системой 63 и оснащены встряхивающим устройством 64, представляющим собой две параллельно установленные зубчатые дорожки, взаимодействующие с роликами 29 тары 17.

На фиг. 10 представлены все основные приборы управления и исполнительные механизмы установки. Помимо перечисленных цилиндров, электропереключателей и т.д., a схеме управления имеются (кроме приборов нагрева, конт роля и регулирования температуры ) следующие приборы: концевые переклю-чатели 65-75> аппаратура 76 очистки

t5 и регулирования сжатого врздуха, воздухораспределители 77-84 с электроуправлением, кран 85 и система трубопроводов.

Установка работает следующим образом, 20

Открывается кран 85 и в систему подается сжатый воздух, который очищается станцией 76 очистки и регулирования. Рабочий устанавливает на ,<5 подвеску в зоне загрузки пустую тару 17 с открытой крышкой (фиг. 5), загружает порцией изделий из воронки, закрывает крышку 27 и нажимает кнопку "Пуск". С этого момента все операции, кроме загрузки и выгрузки, осуществляются автоматически.

По команде "Пуск" перемещается транспортер 12 до тех пор, пока следующий кулачок 23 не нажмет на кон-, цевой переключатель 65. Прекращается з5 .перемещение транспортера 12. Одновременно включается реле времени, которое по заданной программе последовательно через заданные промежутки времени подает ряд команд. 40

С разу после: ост ановки транспортера срабатывает воздухораспределитель 77, и сжатый воздух поступает ко всем другим воздухораспределителям

Одновременно срабатывают воздухорас 4» пределители 80 и 83, воздух подается в бесатоковые полости цилиндров 50, шпиндели 40 сходятся, зажимая по" ступившую на соответствующую пози " цию тару 17 Для контроля наличия 50 тары на позиции конус шпинделя 40 подпружинен. Если тара есть на позиции, то при зажиме в результате смещения по вертикали на величину в тара при.поднимается и не касается подвески 13 5, В то «<е время толкатели 54 подаются назад и воздействуют на яонцевь<е переключатели 55. Левый же шпиндель дает команду на концево<< перек«ичятель 69. Если же тары нет, то на данной позиции не будет нажат переключатель 55 и дальнейших команд не. последует, чем достигается экономия энергии.

После нажима на концевые переключатели 69 и 55 подается команда на воздухораспределители 79, 81 и 84, в результате их срабатывания поднимаются с помощью цилиндров 39 ванны 2, 3, 6 и 9, и тара с изделиями окунается в соответствующий раствор или эмаль, срабатывают цилиндры 46, растормаживая шпиндели.

Изделия выдерживаются в растворе или эмали заданное время, затем реле подает следующую команду, отключая воздухораспределитель 79. Ванны 2,3, 6 и 9 опускаются и нажимают соответственно на концевые переключатели 71, 72, 73 и 74; после того, как все они нажаты, подается команда на воздухораспределитель 78, и в цилиндры 58 подается воздух, кожухи .57 опускаются, воздействуют на концевые. переключатели 66, которые включают двигатели 42. В течение заданного времени происходит по команде реле времени вращение в одну сторону, затем реверс в другую сторону для лучшего отжима излишков раствора или эмали. с изделий. После окончания заданного времени отжима подается новая коман" да,.отключаются двигатели 42, воэдухораспределители 79,81 и 84 и под действием пружин тормоза прекращается вращение. Команда поступает также на воздухораспределитель 78, прекращается подача воздуха в цилиндры 58 и под действием пружин 59 кожухи поднимаются, нажимая в верхнем положении на концевые переключатели 67. Подается команда на воздухораспределители 80 и 83 и происходит подача воздуха в штоковые полости цилиндров 50 и разжим тары, которая падает на подвеску 13. По окончании разжима концевые переключатели 68 подают команду на новое перемещение транспортирующего устройства 12 на шаг.

Одновременно с описанной работой ванн нижний переключатель 65 при срабатывании подает команду на воздухораспределитель 82, воздух поступает е цилиндр 35, поднимая склиэ 31 и ро- лики 32 и 33 ",так. что подошедшая к разгрузке тара становится на ролики и приподнимается над подвеской. Ге легко вращать, снимать крышку, с1

1О31531 вить в положения "Выгрузка" и "Загрузка". За время выстоя рабочий разгружает готовые изделия и загружа ет новую порцию.

По окончании выстоя реле отключает .воздухораспределитель 82, и склиз опускается, нажимая на концевые переключатели 75. Для слеачюшего перемещения таким образом должны быть 10 нажаты концевые переключатели 67, 68, 70 75 71 72 73 и 74, что гарантирует правильное положение всех механизмов и предотвращает поломку их. Затем цикл автоматически повто15 ряется.

Таким образом, шаг за шагом тара 17 перемещается через все технологическое оборудование.

В камере для сушки эмали цапфа 28 тары попадает на встряхивающее устройство. Оно при перемещении тары 17 многократно приподнимает ее, после .чего тара падает, оставаясь в пазах подвески. Зто обеспечивает пересыпание и встряску изделий и предотвра" щает их слипание, т.е. обеспечивает хорошее качество покрытия.

Использование предлагаемой установки позволит повысить надежность работы,- качество покрытия и снизить расход энергии.

>031531

1033533

1031531

Фиг. 10
