Реферат



НАМОТОЧНОЕ УСТРОЙСТВО, содержащее станину, установленную на станине приводную катушку и плиту с закрепленным н ней виткоукладчиком, имеющим направляющие ролики, отличающееся тем, что, с целью Повышения производительности оборудования путем обеспечения автоматического удержания конца материала перед катушкой , оно снабжено за фепленными своими осями на плиуге виткоукладчика симметрично относ 1тельно оси подачи материала двумя двуплечими рычагами, а также закрепленными на этой плите двумя пружинами растяже}1ия, связанными с концами одних из плеч рычагов, при этом направляющие ролики закреплены (О на концах других плеч рычагов и выполнены в виде обгонных муфт со ел ел 4

„„ЯЦ „„1031554

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3цр В 21 С 47/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

К АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ.

4:Р

СО

Ql

Ю

4ь

ГОСУДАРСТНЕННЬЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

l (21) 3424652/25-27 (22) 19.О4.82 (48) ЗО. 07. 83. Бюл. N 28

:(72) В. М, Олейник, й. П, Сахарчук, Н. И. Золотухин, Ю. Н. Семенов и Л. Н. Свинпов (71) Алма-Атинский ордена Трудового

Красного Знамени завод тяжелого машиностроения

{53) 821;778.27, {088. 8) (58) 1. Авторское свидетельство СССР

Ии 49326З, кл, В 21 С 47/26, 29. О5.74, 2. Авторское свидетельство СССР № 877447, кл. В 21 С 47/О4, 21,09,79 (прототип). (54) {57) НАМОТОЧНОЕ УСТРОЙСТВО, содержащее станину, установленную на

1 станине приводную катушку, и плиту с закрепленным не ней,виткоукладчиком, имеющим направляющие ролики, о т л ичaþщеес я тем, что,с целью повышения производительности оборудования путем обеспечения автоматического удержания конца материала перед катушкой, оно снабжено закрепленными своими осями на плите виткоукладчика симметрично относительно оси подачи материала двумя двуплечими рычагами, а также закрепленными на этой плите двумя пружинами растяжения, связанными с концами одних из плеч рычагов, при этом направляющие ролики закреплены на концах других плеч рычагов и. выполнены в виде обгонных муфт.

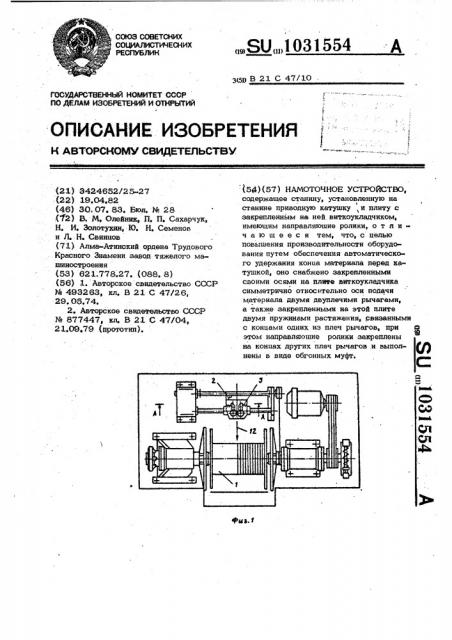

31554 2 но оси подачи материала двумя двуплечими рычагами, а также закрепленными на этой плите двумя пружинами растяжения, связанными с концами одних из плечи рычагов, при этом направляющие ролики закреплены на концах других плеч рычагов и выполнены в виде обгонных муфт, На фиг. 1 показано намоточное уст10 ройство, вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 — разрез

Б-Б на фиг. 2.

Устройство содержит установленную на конусах приводную катушку 1 и вит15 .коукладчик 2 с направляющими ролика,ми 3. На плиге виткоукладчика 2 жест» ко закреплены оси 4 (фиг. 3) и кронштейны 5. На осях 4 с возможностью поворота установлены двуплечие рычаги 6.

20 На одних концах рычагов 6 жестко закреплены оси 7 с установленными на них подшипниками 8, обгонными муфтами 9 и цилиндрами направляющих роликов 3.

Внутренние полумуфты обгонных муфт 9

25 жестко соединены с осями 7 шпонками, а наружными цолумуфтами служат цилиндры направляющих роликов 3. Другие концы рычагов 6 пружинами 10 растяжения и резьбовыми зацепками 11 соединены с кронштейнами 5 плиты виткоукладчика 2. Зацепки 11 установлены в резьбовых отверстиях кронштейнов 5 с возможностью вращения и фиксации положения гайками.

Устройство работает следующим образом, В процессе намотки материала 12 на приводную катушку 1 материал 12 движется между направляющими роликами 3

4 в направлении, показанном на фиг. 1 и 3. Билиндры направляющих роликов 3 под действием пружины 10 растяжения постоянно прижимаются к материалу 12 и под действием последнего вращаются

45 в направлениях, показанных стрелками на фиг. 3, При этом внутренние полумуфты обгонных муфт 9, соединенные с осями 7, остаются неподвижными.

Указанная цель достигается тем, что известное намоточное устройство, содержа щее станину, установленную на станине приводную катушку и плиту с закрепленным на ней виткоукладчиком, имеющим направляющие ролики, снабже»но закрепленными своими осями на плите виткоукладчика симметрично относитель

1 1О

Изобретение относится к обработке металлов давлением и может быть использовано для приема нитевидных материалов на катушки, преимущественно упругих, в частности проволоки после волочильных станов или термоагрегатов.

Известно намоточное устройство, содержащее установленную на конусах приводную катушку и виткоукладчик с направляющими роликами Г1 3 °

Недостатком данного намоточного устройства является то, что невозможно в направляющих роликах удерживать концы длинномерных материалов как упругих нитевидных, так и проволоки.

Известно намоточное устройство, со»держащее станину, установленную на станине приводную катушку и плиту с закрепленным на ней виткоукаадчиком, имеющим направляющие ролики E2| "

В известных усгройствах при подаче проволоки на катушки после волочильных, станов и резке ее после намотки на катушку перед направляющими роликами происходит следующее. В случае мягкого, пластичного материала проволоки конец ее остается в роликах виткоукладчика

Для его удержания волочильщику необ ходимо обвязать его вокруг роликов, В случае жесткого и упругого материала проволоки ее конец моментально выскакивает из роликов, и на чистовом барабане происходит распушивание и перепутывание витков. Перед возобновлением намотки оператору необходимо вручную поправлять распущенные витки, усгранять их перепутывание, вручную подтя5 гивать конец проволоки через ролики к пустой катушке для крепления его на ней.

Наличие ручных операций, связанных с тем, что упругий конец проволоки не удерживается в роликах после резки и выскакивает из них, требует известных затрат времени и снижает производительность волочильного оборудования.

Бель изобретения — повышение производительности оборудования путем обеопечения автоматического удержания конца материала перед катушкой.

При заполнении приводной катушки 1 вращение останавливают и режут материал 12 между приводной катушкой 1 и виткоукладчиком 2. Конец упругого материала 12, s этот момент под действием упругих сил стремится переместиться в направлении, обратном его движению в процессе намотки, Однако при этом шарики обгонных муфт 9 заклинивают цилиндры направляющих

1 03 1554

3 роликов Зи внутренние полумуфты, в результате чего направляющие ролики 3 не могут вращаться в обратном направлении. Таким образом, упругий конец материапа 12 удерживается прижимом неподвижных направляющих рс ликов 3. Сила прижима регулируется вращением зацепок 11, которые фиксирунися в заданном положении гайками»

В отличие от базового объекта предлагаемое намоточное устройство обеспечивает автоматическое удержание конца материала в катушке, тем самым сокращает вспомогательное время; повышает производительность волочильных станов, а также улучшает условия тру-да путем исключения ручных операций,. связанных с выскакиванием упругого конца проволоки иэ направляюшихроликов.
