Станок для гибки труб

Станок для гибки труб

Иллюстрации

Показать все

Реферат

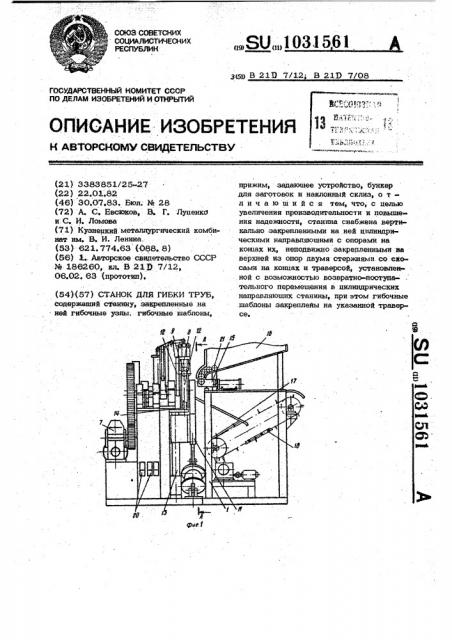

СТАНОК ДЛЯ ГИБКИ ТРУБ, содержащий станину, закрепленные на ней гибочные узяы, гибочные шаблоны. прижим, задающее устройство, бункер для заготовок и наклонный склиз, отличаю щ и и с я тем, что, с целью увеличения производительности и повыше ния надежности, станина снабжена вертикально закрепленны1«(и на ней цилиндрическими направляющими с опорами на кошах их, неподвижно закрепленными на верхней из опор двумя стержнями со скосами на концах и траверсой, установлен ной с возможностью возвратно-поступа-i . тельного перемещения в цилиндрических направляющих станины, при этом гибочные шаблоны закраилейы на указанной траверсе .

„„SU„„103.1 561

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВ"ГОРСКОМУ СВИДЕТЕЛЬСТВУ фис. Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP

ПО ДЕЛИИ ИЗОЬРЕТЕНИй И ОТНРЫТИЙ (21) 3383851/25-27 (22) 22.01 .82 (46) ЭО.О7.83. Бюл. Ж 28 (72) А. С, Евсюков, В. Г. Луценко и:C. И. Ломова (71) Кузнецкий металлургический комбинат им. B. И. Ленина, (53) 621.774.63 (088 8) (56) Х.. Авторское свидетельство СССР

И-186260, кл. В 2Щ 7/12, 08.02. 83 (прототип), (54 )(57) СТАНОК ДЛЯ ГИБКИ ТРУБ, содержащий станину, закрепленные на ней гибочные узлы, гибочные шаблоны, g g В 219 7 12 В 21)3 7/08 прижим, задающее устройство, бункер для заготовок и наклонный склиз, о тличающийся- тем,что,с целью увеличения производительности и повыше ния надежности, станина снабжена вертикально закрепленными на ней цилиндрическими направляющими с опорами на кон ах их, неподвижно закрепленными на верхней из опор двумя стержнями со скосами на концах н траверсой, установленной с возможностью возвратно-поступательного перемещения в цилиндрических направляющих станины, при этом гибочные .lHBGJloHbI закреплены на указанной траверсе.

103 1561

Изобретение относится к машиностроению, а именно к станкам для гибки П-образных иэделий из труб методом обкатки.

Известен станок для двусторонней . гибки труб, содержащий станину,, закрепленные на ней гибочные узлы, гибочные шаблоны, прижим, задающее устройство, бункер для заготовок и наклонный склиз Г1j .

Недостатком известного станка является его низкая производительность и низкая работоспособность, связанная со сложностью конструкции.

Цель изобретения - увеличение производительности и повышение надежности станка, Указанная цель достигается тем. что в известном станке для гибки труб, содержащем станину, закрепленные .на ней гибочные узлы, гибочные шаблоны, при-. жим, задающее устройство, бункер для заготовок и наклонный склиз, станина снабжена вертикально закрепленными на ней цилиндрическими направляющими с опорами на концах их, неподвижно закрепленными на верхней из опор двумя стержнями со скосами на концах и траверсой, установленной с возможностью возвратно-поступательного перемещения в цилиндрических напр&влюОших станиныр при этом гибочные шаблоны закреплены на упомянутой траверсе.На фиг. 1 представлен станок,. общий вид; на фиг. 2 - то же, вид сверху; на фиг, 3 - сечение А-А на фиг. 1.

Станок состоит иэ станины 1, двух горизонтально расположенных гибочных валов с закрепленными на них зубчатыми колесами 2, а на противоположном конце - кривошипами 3; рычага 4, жест-. ко закрепленного на одном иэ валов,. связанного тягой с шатуном 5; привода вращения шатуна, состоящего из электродвигателя 6, редуктора 7 и зубчатой передачи, прижимных роликов 8 с направляющими, свободно насаженных на оси кривошипа 3; прижимных ползунов 9, имеющих профиль изгибаемой трубы; зажима 10, привод кото рого осуществляется от пневмоцилиндра через рычажную систему; подвижной траверсы 11 о! закрепленными на ней на, двух осях гибочными шаблонами 12, подъем и опускание которой происходит при помощи пневмоцилинцра по двум цилиндрическим направляющим 13, на верхних опорах которых установлены два неподвижных стержня 14, имеющих в верхней части скос, автоматического задающего устройства 15, наклонного бункера 16 для заготовок, наклонного направляющего склиза 17 и цепного конвейера 18 с захватами, конечных выключателей 19 и золотников 20, предназначенных для управления работой ! пневмоцилиндров, 10 Станок работает следующим образом.

Прямая труба-заготовка 21 загружается в наклонный бункер 16, боковые стенки которого являются направляющими и позволяют заготовкам ориентиро 15. ванно скатываться в пазы задающего устройства 15, которое приводится в движение пневмоцилиндром, задающее устройство подает трубу-заготовку в . зону движения гибочных шаблонов 12 и

20 устанавливает ее над их желобами.

Траверса 11 с закрепленными на ней гибочными шаблонами 12 движется вверх, труба-заготовка цопадает в желобы гибочных шаблонов, снимается

25 с пазов задающего устройства 15 и при дальнейшем движении траверсы вверх прижимается гибочными шаблонами к при . жимным ползунам 9. Задающее устройство 15 отходит в начальное положение, зо в его пазы иэ бункера 16 скатывает. ся новая заготовка. Труба-заготовка, находящаяся в желобах гибочных шаблонов, закрепляется при помощи зажима 10, который удерживает ее во время процесса гибки- в неподвижном положении.

Шатун 5 приводится во вращение и через тягу, рычаг 4 и зубчатое колесо 2 поворачивает горизонтальные гибочные валы с закрепленными на них шатунами 3 на 90о. При этом ролики 8, свободно закреплены на концах шатунов 3, обка.тываются по прижимным ползунам 9, которые производят гибку трубы с двух концов

При вращении шатунов 3 в противопо ложном направлении прижимные ползуны 9 возвращаются в исходное положение. Подвижная траверса 11 с гибочными шаблонами 12, в желобах которых находится изогнутая труба, опускается вниз, При атом торцы изогнутой трубь1 упираются в стержни 14, установленные на верхних опорах цилиндрических направляющих 13, и при дальнейшем движении траверсы вниз изогнутая труба выходит из . желобов гибочных шаблонов и под действием собственного веса и имеющихся в верхней части стерж» ней 14 скосов направленно падает на наклонный склиэ 17, по которому понадает на захваты цепного конвейера 18, 3 l03l563. 4 ерый дставлят изогнуту трубу и путем упрощения съема изогнутых контейнер (4e .п казан) Нале пнкл труб и повысить надежность стинповторяется. ка. Годовой экономический эффект от нспользования изоб етення составит

5689оляет увелнчнт пронзводнтельность 5 2908, 87
