Устройство для отделения верхнего листа от стопы и подачи его к прессу

Устройство для отделения верхнего листа от стопы и подачи его к прессу

Иллюстрации

Показать все

Реферат



I. УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ВЕРХНЕ ПО ЛИСТА ОТ СТОПЫ И ГЮДАЧИ ЕГО К ПРЕССУ.соаержащее стани стол Д1Ш укладки стопы заготовок, расположенную над ним с возможностью вертикального перемещения балку с двумя по меньшей мере захватными органами, каждый из которых выполнен в виде отсекателя и несушей его подпружиненной втулки, и упсфом, регулирующим положение отсекателей относительно веросней плоскости стопы, а также содержащее толкатели , отличающееся т&л, что, с целью упрощения конструкции и повышения точности центрирования ЛИСТОВ упор раяъдещен на равном расстоянии от отсекателей , а на каждом отсекателе В1|Шолнен уступ, о ащенный к нижней поверхности и боковой кромке листа. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что В столе выполнены пазы В направлении, перпендикулярном к н.аправлению подачи листа, и толкатели расположены в них.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

«ю «11

Ъ

° л

) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11, ГОСУДАРСТ8ЕННЫЙ КОМИТЕ СССР

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3435089/25-27 (22) 05.05,82 (46) 30.07.83. Бюа,% 28 (72) Ю. Е. Чудинов (71) Производственное объединение Перм.ский машиностроительный завод им. Октябрьской Револпапии(53) 621.879:62-229.61 (088.8) (56) 1. Авторское свидетельство СССР

l4 804114, кл. В 210 43/06, В 30 В 15/30, 19.03.79 (прототип). (54) (57) 1. УСТРОЙСТВО ДДЯ ОГДЕЛЕНИЯ ВЕРХНЕГО ЛИСТА ОТ СТОПЫ И

ПОДАЧИ ЕГО К ПРЕССУ,сояержащее станину стол для укладки стопы заготовок, расположенную saa ним с возможостью вертикального перемещения балку с двумя

Ъ(5ц!В 21Ъ 43/06 В 30 В 15/30, по меньшей мере захватными органами, каждый из которых выполнен в виде or секателя и несущей его подпружиненной втулки, и упором, регулирукщим положение

îтсекателей относительно верхней плосксти стопы, а также содержащее romareли,отличающееся тем,что,; с пелью упрощения конструкщни и повышения точности пенгрирования листов, упор размещен на равном расстоянии or отсекателей, а на каждом отсекателе выполнен уступ, обращенный к нижней поверхности и боковой кромке листа.

2. Устройство по и. 1, о т л и- ч а ющ е е с я тем, что в столе выполнены пазы в налравлении, перпендик чирном к направлению подачи листа, и голкатели расположены в ннх.

1 1031

Изобретение относится к обработке металлов давлением и может быть исполь- зовано при механизации и автоматизации технологических процессов листовой штамповки в различных машиностроительных о граслях.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство для отделения верхнего листа or стопы и подачи его 0 к прессу, содержащее станину, стол для укладки стопы заготовок, расположенную над ним с возможностью вертикального перемещения балку с двумя по меньшей мере захватными органами, каждый из которых выполнен в виде отсекателя и несущей его подпружиненной втулки и упором, регулирующим положение отсекагеля относительно верхней плоскости сгопы, а также: содержащее толкатели t 1) .

Недостатком этого устройства является то, что его конструкция сложна и в нем отсутствует возможность точного центрирования листа.

Цель изобретения — упрощение конс рукции и повышение точности центрирования листа.

Поставленная цель достигается тем, что B устройстве для отделения верхнего листа or стопы и подачи его к прессу, содержащем станину, стол для укладки стопы заготовок, расположенную над ним с воэможнос гью вертикального перемещения балку с двумя по меньшей мере .: захватными органами, каждый из которых выполнен в виде отсекателя и несущей егоз подпружиненной втулки, и упором, регулирующим положение отсекагелей относительно верхней плоскости стопы, а также содержащее голкагели, упор размещен на равном расстоянии or отсекателей, а на

40 каждом отсекателе выполнен уступ, обращенный к нижней поверхности и боковой кромке аиста, Причем в-столе выполнены пазы в . направлении, перпендикулярном к направлению подачи листа,и голкатели расположены в ника

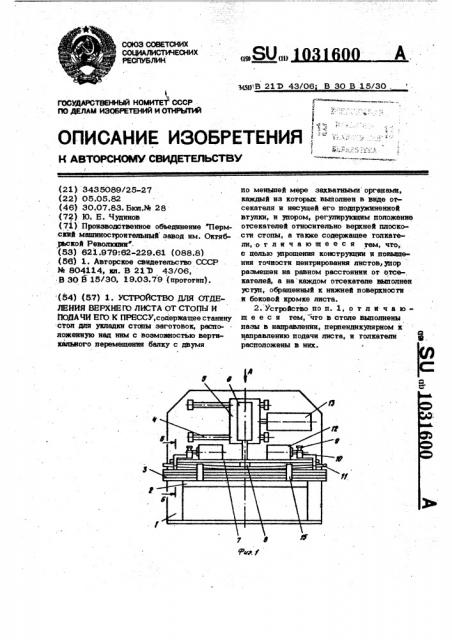

На фиг. 1 изображено устройство, о6ший вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 - узел I на фиг. 3; на фиг. 5вид B на фиг. 3; на фиг. 6 — вид Г на фиг. 5.

600 2

Устройство для отделения aepríåão листа or стопы и подачи его к прессу содержит станину 1, стол 2 для укладки стопы 3 заготовок. Над столом 2 распо» ложены направляющие 4 с кареткой 5, на которой закреплен силовой цилиндр

6, шток которого соединен с балкой 7.

На балке 7 установлен с воэможностью регулирования по высоте упор 8 и захватные органы, каждый иэ которых выполнен в виде закрепленного на балке стержня

9 и установленной на нем подпружиненной в направлении стопы 3 заготовок втулки 10 с отсекателем 11, на котором выполнен уступ, обращенный к нижнему торцу и боковой поверхности листа.

Втулки 10 соединены с пневмоцилиндром 12. На станине 1 закреплен пневмоцилиндр 13, шток которого соединен с кареткой 5. В столе 2 выполнены пазы

14, в которых установлены толкагели

15.

Устройство работаег следующим образом.

Стопа 3 листовых заготовок укладывается на стол 2 и голкагелями 15 .пвредвигается под балку 7. Расстояние между нижним торцом упора 8 и верхней плоскостью отсекателей устанавливается больше толщины листовых заготовок на 0,3 мм.

При включении устройства пневмоцилиндром 6 балка 7 опускается вниз до соприкосновения упора 8 со стопой 3.

Затем включаются пневмоцилиндры 12 и отсекатели 11 врезаются в боковые, кромки второй сверху заготовки, срезают . их верхнюю часть, заходят под верхнюю заготовку до упора в ее боковые кромки уступами, которые центрируют заготовку и одновременно приподнимают верхнюю заготовку в местах захвата, скользя нижними наклонными плоскосгямипо срезанным. участкам. Между верхней и второй сверху заготовками на их концах образуется зазор, который гарантирует отделение верхней заготовки or последующей. Затем балка 7 вместе с верхней заготовкой поднимается вверх, и I при включении пневмоцилиндра 13 заготовка подается к прессу.

Далее цикл работы повторяется, Предлагаемое устройство отличается простотой конструкции и обеспечивает высокую точность центрирования листов при их подаче к прессу.

103i600

1031600

1031600

Заказ 5275/10

Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-З5, Раушская наб,, д. 4/5

Филиал ППП "Патент, г..Ужгород, ул. Проектная, 4

Составитель Г. Смирнов

Редактор И. Ковальчук Техреду.Костик КорректорС. Шекмар
