Штамп для объемной штамповки

Штамп для объемной штамповки

Иллюстрации

Показать все

Реферат



1.ШТАМП ДЛЯ ОБЪЕМНОЙ ШТАМПОВКИ , содержащий корпус, размещенную в нем вставку с гравюрами на ее гранях и клин для крепления вставки в корпусе, причем во вставке и в корпусе выполнены пазы под указанный клин, отличающийся тем. фиг./ что, с целью экономии штампового материала для изготовления вставок и расширения номенклатуры штампуемых изделий, вставка выполнена в виде куба с гравюрами на всех шести гранях , а пазы под клин во вставке выпол нены на ее ребровых участках. 2.Штамп по п.1, о т л и ч а ющ и и с я тем, что в дне корпуса выполнен канал, сообщенный с примыкающей ко дну корпуса гравюрой вставки , а в канале и полости этой гравюры размещен наполнитель для подпора вставки при штамповке. 3.Штамп по п.2, о т л и ц а ющ и й.с я тем, что снабжен приспособлением для перемещения наполнителя по каналу. 2 3

С(МОЭ 008ЕТСНИХ ; СОШПАЛИСТИЧЕСНИХ

; РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3370652/25-27 (22) 23.. 12. 81 (46) 30.07.83. Бюл. М 28 (72) В;А.Виноградов, Г.Ф.Федоров и Н.С.Евстегнеева (53) 621.735.076(088.8) (56) 1..Авторское свидетельство СССР

М 665736, кл. В 21 J 13/02, 22,03.77

2. Авторское свидетельство СССР

К 668754,. кл. В 21 3 13/02, 22. 11.77 (прототип) (54)(57) 1.ØòäÈÏ ДЛЯ ООЬКМНОИ ШтдИПОВКИ, содержащий корпус, размещенную в нем вставку с гравюрами на ее гранях и клин для крепления вставки в корпусе., причем .во вставке и в корпусе выполнены пазы под укаэанный клин, отличающийся тем, ÄSUÄÄ 1031622 А др В 21 J 13/02; В 21 J 5/02 что, с целью экономии штампового материала для изготовления вставок и расширения номенклатуры штампуемых .изделий, вставка выполнена в виде куба с гравюрами на всех шести гранях, а пазы под клин во вставке выпол иены на ее ребровых участках.

2. Штамп по и. 1, о т л и ч а юшийся тем, что в дне корпуса выполнен канал, сообщенный с примыкающей ко дну корпуса гравюрой встав-ки, а в канале и полости этой гравюры размещен наполнитель для подпора вставки при штамповке.

3. Штамп по п.2, о т л и ч а ющ и й.с я тем, что снабжен приспо- ф соблением для перемещения наполните-ля по каналу.

1031622

Цель изобретения — экономия штампового материала для изготовления вставок и расширение номенклатуры штампуемых изделий.

Поставленная цель достигается тем, что в штампе для объемной штамповки, содержащем корпус, размещенную в нем вставку с гравюрами на ее гранях и клин для крепления встав ки в корпусе, причем во вставке и кор" 55 пусе выполнень1 пазы под указанный клин, вставка выполнена в виде куба с гравюрами на всех шести

Изобретение относится к обработке металлов давлением и может быть использовано в кузнечно-штамповоч.ном производстве для получения деталей различнои формы объемной 5 .штамповкой, преимущественно при мелi косерийном и одиночном характере производства.

Известен штамп для объемной штамповки, содержащий корпус, размещенную 1О в нем вставку с гравюрами на двух противоположных гранях и клиновые прижимы для крепления вставки в корпусе !).

Недостатком известно штампа является большой расход штамповочного материала для изготовления вставки, поскольку используются только две грани вставки, и при штамповке изделий различной номенклатуры мелкими 20 .партиями требуется большое количество вставок.

Известен штамп для объемной штамповки, содержащий корпус, размещенную в нем вставку, выполненную в виде прямоугольного параллелепипеда с гравюрами на четырех больших гранях и взаимно перпендикулярными пазами на торце, а также клин для крепления вставки в корпусе, 30 взаимодействующий с выполненным в корпусе пазом и одним из упомянутых пазов во -вставке $2).

Недостатком указанного штампа является также довольно высокий расход штампового материала для изготовления вставок, поскольку для гравюр используются только четыре грани вставки, при этом ограничена номенклатура штампуемых 40 изделий. Кроме того, конструкция штампа не обеспечивает достаточной прочности штамповой вставки, так как она ослаблена гравюрами и пазами на торце. 45 т ранях, а пазы под клин во вставке выполнены на ее ребровых участках.

Кроме того, для повышения точнос ти вставки в дне корпуса выполнен канал, сообщенный с примыкающей ко дну корпуса гравюрой вставки, а в канале и полости этой гравюры размещен наполнитель:для подпора встав-, ки при штамповке (в частности, твердый).

Штамп может быть снабжен приспособлением для перемещения наполнителя по каналу.

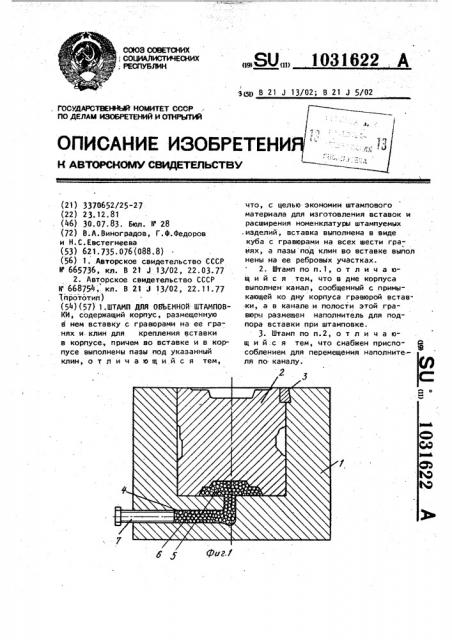

На фиг.1 показан штамп, общий вид; на фиг.2 - то же, в плане; на фиг 3 - вставка с гравюрами и пазами под клин на ребрах, изометрия.

Штамп. содержит корпус 1 и вставку 2, выполненную в виде куба, которая закреплена в корпусе посредством клина 3, примыкающего к плоскости разъема. В дне корпуса выполнен канал Й, сообщающийся с гравюрой 5, заполненной твердым наполнителем 6.

Канал 4 снабжен приспособлением 7 для перемещения наполнителя 6 в гравю ру 5 вставки. Пазы под клин 3 во вставке 2 выполнены на ее ребрах.

Гравюры 5 располойены на всех шести гранях вставки.

Подготовка штампа к работе осуществляется следующим образом.

Вставку 2 устанавливают в гнездо корпуса 1 и закрепляют клином 3. Гравюра, примыкающая к плоскости, разъема штампа, является рабочей. С помощью приспособления 7 перемещают наполйитель 6 по каналу ч до заполнения гравюры 5,находящейся на стороне противоположной рабочей гравюре. Штамй готов к работе. Штамповка осуществляется обычным способом.

Применение объемной штамповки в мелкосерийном и единичном производстве сдерживается высокой стоимостью штамповой оснастки при небольших партиях деталей. Поэтому в большинстве случаев мелкие партии деталей (50 70 штук) изготовляют резанием из про" ката, причем согласно этому способу изготовления коэффициент весовой точности не превышает 0,3. Применение предлагаемого штампа в производстве позволит снизить расход штампового материала на изготовление вставок, а следовательно,и стоимость комплекта штамповой оснастки на 30-40i,÷òo при мелких сериях деталей позволит

3 1031622 изготавливать их способом объемной штамповки, т.е. повысить козфФициент весовой точности с 0,2-0,3 до

0>6 07, а следовательно, снизить расход металла на изготовление самих деталей. 11ри использовании пред4 лагаемого штампа -с гравюрами на шести гранях вставки расширится номенклатура изделий, штампуемых с, помоцью одной и той же вставки. Кроме того, за счет. применения наполнителя повышается прочность вставки.

Qu8 3

ВНИИПИ Заказ 5277/11 Тираж 686 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная,
