Устройство для резки труб

Устройство для резки труб

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК, Я0.„1031652 А

3(598 2 921 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fO ДЕЛАМ HSOSPETEHHA И ОТКРЬЗТИЙ....1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "" н АВТОРсному сВидетельству - — --- - 1 (54)(57) УСТРОЙСТВО ДЛЯ РЕЗКИ ТРУБ, содержащее основание с опорой, установленный в опоре неподвижный нож, 3 (21) 3419332/25-27 (22) 08.04.82 (46) 30.07.83. Бюл. И 28 ,(72) В.К. Лобанов, Ю.П. Слыш и

С.Д. Мовтобрюх (53) 621 967.1(088.8) (56) 1. Авторское свидетельство СССР и 496114, .кл. В 23 0 21/00, 1974.

2. Авторское свидетельство СССР

Н 509356, кл. В 23 0 2.1/00, 1974 (прототип). подвижный нож, оправку, закрепленную на стойке, и упор,. о т л и ч а ю " щ е е с я тем, что, с целью повыше" ния качества получаемых заготовок и повышения надежности, неподвижный нож снабжен амортизатором, расположенным в соответствующей ему.опоре, а оправка снабжена установленной на ней и подпружиненной в осевом направлении направляющей втулкой и закрепленным на одном из концов упругим элементом, при этом в стойке выполнено гнездо со сферической поверхностью, а сво" бодный конец оправки выполнен сферическим и смонтирован в гнезде стойки.

1 1031

Изобретение относится к обработке металлов давлением, в частности к листовой штамповке для резки тонкостенных труб.

Известен штамп для резки труб, содержащий, пуансон и матрицу, выполненную в виде, двух связанных между собой подпружиненных относительно друг друга полуматриц, дополнительную матрицу, размещенную на амортизирующей опоре, двуплечий рычаг, опирающийся своими плечами соответственно на основную и дополнительную матрицы (1 ).

Недостатками известного штампа являются низкое качество получаемых 3a" 15 готовок,потери геометрической формы и сложность конструкции.

Известно также устройство для резки труб, содержащее основание с опорой, установленный в опоре неподвижный нож, подвижный нож, оправку закрепленную на стойке, и упор (2 1. недостаток такого устройства состоит в низкой надежности конструкции, а также низком качестве полу чаемых заготовок при резке тонкостенных труб.

Цель изобретения - повышение качества получаемых заготовок и повышение надежности.

Зо

Указанная цель достигается тем, что в устройстве для резки труб, содержащем основание с опорой, установленный в опоре неподвижный нож, подвижный нож, оправку, закрепленную на стойке,. и упор, неподвижный нож снабжен амортизатором, расположенным в соответствующей ему опоре, а оправка снабжена установленной на ней и подпружиненной в осевом направлении направляющей втулкой и закрепленным 40 на одном из концов упругим элементом, при этом в стойке выполнено гнездо со сферической поверхностью, а сво" бодный конец оправки выполнен сферическим и смонтирован в гнезде стойки.45

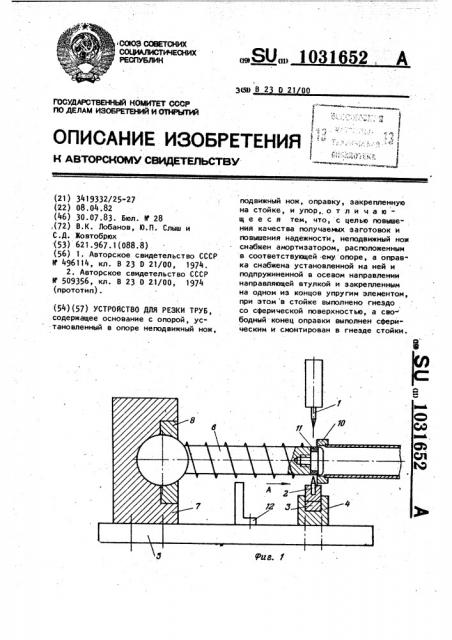

На фиг. 1 показано устройство е исходном положении, общий вид; на фиг. 2 - вид по стрелке А на фиг, на фиг. 3 - устройство, после резки трубы. 50

Устройство содержит подвижный нож

1, закрепленнйй на ползуне пресса

652 2 (не показан), неподвижный нож 2, установленный на амортизаторе 3, рас. положенном на опоре 4, которая смонтирована на основании 5.

Резку труб производят на оправке

6, закрепленной на стойке 7, смонтированной на основании 5. При этом один из концов оправки выполнен сферическим и смонтирован в гнезде стойки, имеющем сферическую поверхность.

Оправка 6 крепится на стойке 7 посредством крышки 8. На оправке 6 установлена подпружиненная в осевом направлении посредством пружины 9 направляющая втулка 10 и на свободном конце оправки 6 закреплен упругий элемент

11. На основании установлен упор 12. !

Устройство работает следующим об" разом, Трубу вставляют в кольцевую проточку направляющей втулки 10 и смещают относительно оси оправки 6 на угол, .обеспечивающий свободное прохождение направляющей втулки 10 над неподвижным ножом 2, после чего трубу подают в осевом направлении до соприкосновения направляющей втулки 10 с упором 12, при этом пружина 9 сжимается, Затем оправку 6.с размещенной на ней трубой опускают вниз до сопри" косновения с режущей кромкой непод" вижного ножа 2, установленного на амортизаторе 3 в опоре 4. При ходе полэуна пресса вниз подвижный 1 и неподвижный 2 ножи внедряются в трубу, а амортизатор 3 также опускается вниз на толщину трубной заготовки и происходит резка трубы. При этом упругий элемент 11 препятствует смятию трубы и затуплению режущих кромок подвижного 1 и неподвижного 2 ножей, При ходе ползуна пресса вверх под" вижный 1 и неподвижный 2 ножи возвращаются в исходное положение. Трубу снова смещают вверх и под действием пружины 9 направляющая втулка 10 выталкивает отрезанную заготовку, после чего цикл повторяется.

По сравнению с базовым объектом предлагаемое устройство имеет надежную конструкцию и позволяет получать заготовки более высокого качества.

1031652

Вид А

Составитель Л. Руднева

Техред В.далекорей Корректор И. Ватрушкина

Редактор Н. Безродная

Заказ 5280/12

Тираж 1106 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП ".Патент", г. Ужгород, ул. Проектная, 4
