Реферат



Класс Jlа4, 6,2

¹ 103184

СССР

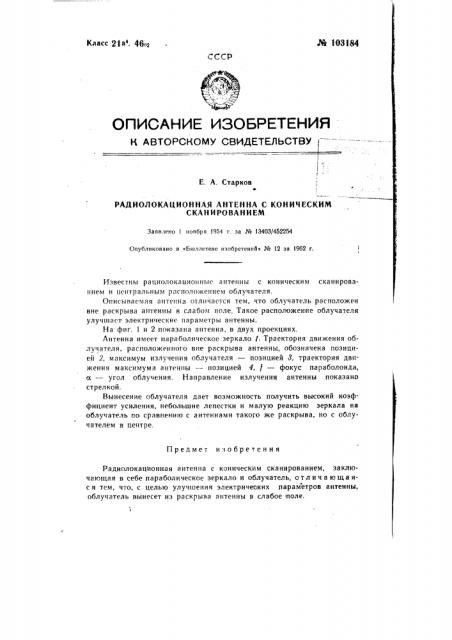

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Е. А. Старков

РАДИОЛОКАЦИОННАЯ АНТЕННА С КОНИЧЕСКИМ

СКАН И РОВАН И ЕМ

Завалено 1 ноябри 1954 r. за № 13403/452254

Опубликовано в «Бюллетене изобретений» № !2 за 1962 г.

Предмет изобретения

Радиолокационная антенна с коническим сканированием, закл!оча!ощая в себе параболическое зеркало и облучатель, о тл и ч а ю ща яся тем, что, с целью улучшения электрических параметров антенны, облучатель вынесет из раскрыва антенны в слабое поле.

Известны рациолокационныс антенны с коническим сканированием и центральным расположением облучателя.

Описываемая антенна отличается тем, что облучатель расположен вне раскрыва антенны в слабом поле. Такое расположение облучателя улучшает электрические параметры антенны.

На фиг. 1 н 2 показана антенна, в двух проекциях.

Антенна имеет параболическое зеркало 1. Траектория движения облучателя, расположенного вне раскрыва антенны, обозначена позицией 2, максимум излучения облучателя — позицией 3, траектория движения максимума антенны -- позицией 4, f — фокус параболоида, а — угол облучения. Направление излучения антенны показано стрел кой.

Вынесение облучателя дает возможность получить высокий коэффициент усиления, небольшие лепестки и малую реакцию зеркала на облучатель по сравнению с антеннами такого же раскрыва, но с облучателем в центре.
