Способ получения привитых сополимеров
Патент 1031971
Авторы
Способ получения привитых сополимеров
Иллюстрации
Реферат
CnOCiOB ПОЛУЧЕНИЯ ПРИВИТЫХ I СОПОЛИМЕРОВ ПО авт. св, 840051, о т л и ч ю ц и и с я тем, с целью придания к(шлекса потребительских свойств волокнам ita основе указантвдх сбйолизмбров, п|; оврдят повторную обработку вод1еьдм : раствором соли надежной кислоты, a I затем - азотсодержацвм винйльным, отoTJoniOiiM от предыдущего, монсмв . 1 ром при 75-80 0.

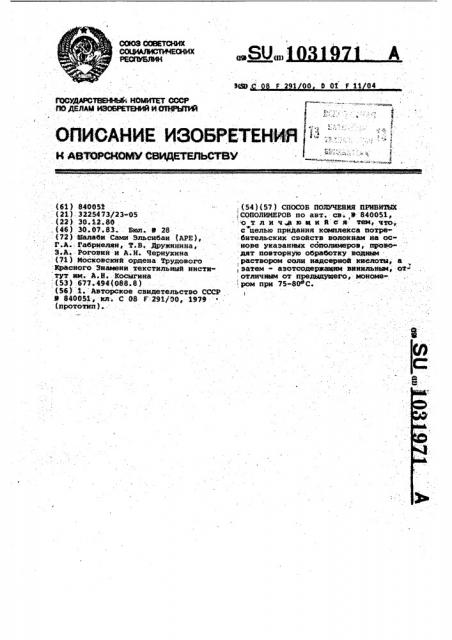

ОЭ (ll) СОЮЗ СОВЕТСКИХ
РЕСййрЛИН
91 00 б 01 f11 04 р;,:; ..
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫ КОМИТЕТ СССР Ю М 1% ВФЭ ЮЮЫВЯ (61) 84005i (21) 3225473/23-05 .(22) 30.12.80 ,.(46) 30.07.83. Вюл. В 28
:(72) Юалаби Сами Эльсибаи (АРЕ), F.A. Габриелян,: Т.В. Дружинина,З.А, Роговий и А.И. Чернухина (71) Иосковский ордена Трудового .Красного Знамени текстильный институт им.- A.Í. Косыгина
: (53 ) . 677. 494(088. 8 ) (56) .1. Авторское свидетельство СССР и 840051 кл. С 08 F:291/00, 1979 (прототип).. (54) (52 ) СПОСОБ ПОЛУЧЕЯИЯ ПРИВИТЫХ
I СОПОЛИИЕРОВ о авт. св.,В. 840051., -о T л и ч «и в щ и и c N- тем что, с целью прйдания комплекса потребительских свойств волокнам на осноре указанных coaemeepos, прэводят повторную обработку водным .
; раствором соли надсерной кислоты, а, затем» азотсодержащим вииильным, am> отличным от предьщуцего, мономе-.
; ром при 75-80 С. ! 1031971
:,Иэобррвтение относится к получейию привитых сополнмеров н может быть
Использовано для модификации полыме« ров, используемых в производстве волокон.
По основному авт.. ca. 9 840051 известен способ получения привитых сополимеров путем обработки полимеров, содержащих 1-10 четвертичных,> аьМониевых групп, водным раствором соли надсерной кислоты с последую- 10 щнм нагреванием обработанных полимеров в присутствии винильного мономера Р13.
Однако этот спссоб обеспечивает повышение только какого-.либо одно- 15 го потребительского свойства волок-, :на на основе полученного, например
: накрашиваемости или гидрофяльнос« ти, н не обеспечизаеz придания комплекса потребителЬСких свойств.
Цель изобретения - придание комплекса,потребитеЛЪСКИх Свойств На. основе укаэанных сопспимероз.
Поставленная цель достигается тем,. что согласно способу"получе-. ния привитых,cополнмeрoв проводят повторную обработку водным раствором соли надсерной кислоты, а затем - аэотсодержа@им винильным, .отличным от предыдущего, мономе ром.при 75 80 С. 39
Пример 1. Навеску поликаарамидного. (ПКА) волокна (0,5 г), содержащего 1,3% четвертичной соли, обрабатывают 1%-ным водным раствором К .ЬэОэ (модуль 100) при
20-25 С. 10 Мин. После обработки волокно промывают водой. Затем в колбу вводят 73-ный водный раствор акрилонитрила (AH ) (модуль 100 ). Колбу оснащают обратным холодильником,и нагревают при 80 С 60 мнн.
По окончании прививки AH волокно проаювают от мономера. При этом,к
ПКА волокну призывается 35% ПАН. В процессЕ реакции прививки AH к
ПКА гомополимер не образуется, Полученный привитой сополимер llKA c
ПАН повторно обрабатывают 1Ф-ным водным раствором Ка82 08 при 20-25 C
60 мин. Затеи волокно отмывают водой, добавляют 15%-ный водный раствор ДИАЭИА-(модуль 100.), пропускают.ток. инертного газа в течение
3-5 мий и нагревают нри 80 С в те-. чение 45 мин. Полученный комбинированнйй пРивитой сополимер ПКА высушивают до.постоянного веса прн
80-90 С. B процессе реакции привив-. ки ДЯАЭЙА гоьвполимер не образуется.
Количество,привитого ПДИАЭНА составляет 18%.
Свойства (светостойкость, гидрбфищ ность и сорбция кислотного красителя) исходных и модифицирован,ных волок< и йредстайлены в- таблице.
1ОЗ1971
«"4 «Ф а . »
CO Ch аО 4"
»
an
4(Ъ
%Р
4 4 . «4 4«4
aA 4 . Ю.
««. - аь с
° 4 «Ф. «3«.О(34 !. 444 O Z m .1 .ц Й («й о«33
3 Oea@CIO 1 IC N И Ц (» 441
О 4«4
ФО с«1
» «
4«3
Ch 4».
ФЪ .Ю с с Ф 4«Ъ
° Ъ °
4«4 O . .C«4
Ю с
44 О . I е
I . аА 443
Ъ»
° 4 «4«
"Ф 4»
» ° «
° 4 Ю
«3«: Ю
I.
I - ». Х I- «4(. Е
3 у 34 fa. !.о о (ао о (ИЖ. (-4
4«Ъ
44« 4«3
an 4«4
». ъ
43 . 4i(4«4 4 4
Ъ
«3«
4«1
I .3 !
1 I
aA 4«4 Фб
Г:. 3» аЭ
« ° ь с е о о.I .! v
3 Е 3 Е4
1 .
3 .
" 3 . 3
1 3 Фью
3а 3!
3 ФЫ(4 3 434 Ж Ж М .
РЪ Ф Ю ъ с . а
443 441 4«l
4Ч . Caf 4 «3
О.(1 I 443 М
33-34 (43 g.
I ф3444(оф
3" 3 3
1 ei i
f. 3: Ô В, 3 У 3» а-Е,».
I. .0 33 3«В. „: ,1
I.
I.
3
1
1
3
I В
I 33
3 L (,В»с, I % М
« 4
1-о:о 35
Х((:(Х44Е(О
4 С«О ОМ 3«с(Ф ! ОЕО(;ЕОЛ(О I 34 Ф 3«Ц (» О g 34
4. 3 Q I, 3:О: .3 . 3 и ъ I Ю
:I i а( ее 1 O O O CC 3. 1O 3a- О!
1 .3«3« I; C Е Ж М ..3 VО1: Ц...Ц
-.3 б О !. 31. Q .« 0 I
4 Э Х I:Ct:0IC-IC I" !.е е(:жо(п 1 44(1. &- З.М I 4«4
I О М.Э .:I 1l3 !4Y 3
О 4 4 Э, 4 3 a
% % . Ь .IL Ь I о ф Ф сч е, .1 4«Ъ .Н Н: 4«Ъ . м и н
I
i» 4 3:
I1»
Ю «3 3
43 Е Н О О Е
-1».. «« . м» ъ . 3
«4 4«4 a(3 . 4 Ъ an Ф«4 3
« 3..
I.
O . .1
» . °
4:3 О . .сч" о
1 О 43 СО а ъ . С
Ch: 4"4 4» .3 ,I
» «Ь «, ° 4 «4 ° 4 н 4 ъ ah c0 c6 Ф ъ
Н4 С«4 4«4 4Ч гФ
Ь «« L %
4 Н Н. Н Н
C) 4«Ъ . 4«3 IA l(3 443 ъ». »» С Ъ.
I.,а t
Ф;4» . 3
3 I-: I 3. .н . 3
О, 43« .: 3"
3 I. 4Ч:3: 3 . I
a CO a .Е. e e О
4Ч 4. 4» 44 3» е4
I:1.I 3
3И11333ВИН
1031971 т
Составитель И. Девнина
Редактор E. Папп Техред И.Костик . Корректор А Ильин
Заказ 5324/28 Тираж 494 Подписное
ВНИИПИ ГасударственнагокаьвФтета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП "Патент", r. Ужгорац, ул. Проектная, 4
Гндрофильность определявт по количеству поглощаемых паров воды (% по отношению к массе абсолютно сухого волокна после выдерживания образцов при W б5% 48 ч }.
Накрашиваемасть определяют по коли честву поглощенного красителя концентрации 1 г/л, 90 С, модуле 125, продолжительности крашения бО иин (для примера 6 - 10 мин).
Пример 2. Синтез комби« нированного привитого сощ>лииера
ПКА с ПАН и ПДИАЭИА осуществляют в условиях примера 1, но при повторной обработке привитого сополимера ПКА с GAH используют 3%-ный водный раствор K S Oy, При этом к прйвитоиу сополнмеру OKA c ПАН прививается 24% НДИАЭИА.
Пример 3. Комбинированный привитой сопалимер ПКА с ПАН и
ПДМАЭИА получают в условиях примера 1, но в качестве исходного OKA используют штапельное волокно, содержащее 2,5% четвертичной соли.
При этом к OKA волокну прививается
70% HAH a течение 60 мин. При последующей прививке ДМАЭМА к полученному привитому сополимеру ПКА с
OAH прививается 4% ПДМАЭИА.
Пример 4. Комбинированный привитой сополнмер OKA c OAH u OAA (полиакрилаиид ) получают в условиях, указанных в примере 2, но с тай разницей, что в качестве второго мономера, прививаемого на привитом сополимере ПКА с ПАН, используют 5%-ный водный раствор AA a . >процесс прививки проводят в течение 60 мин, Прививка AA также протекает без образования гомополииера.
При этом прививается 18% OAAi.
П р н м е р 5. Синтез комбинированного привитого сополимера ПКА
c GAH u OAA осуществляют в усЛовиях, указанных в примере 4, но повторную обработку волокна водным раствором K SeOIt проводят в течение
3 ч. При этом к привитому сополимеру ПКА, содержащему 35% ПАН, прививается 20% ПАА1
Пример 6..Комбинированный привитой сополимер ПКА а ПАН и IIAA
I0
50 получают в условиях примера 5, но концентрацию AA в реакционной смеси . берут равную 2,5%. При этои к привИ тому сополимеру IIKA c ПАН прививается 14% OAA.
П р и и е р 7. Синтез комбинированного привитого сополимера ПКА с
ПАН u tlAA осуществляют в условиях, указанных в примере 5, но прививку АН к ПКА волокну проводят в течение 30 мин. При атом к ПКА волокну прививается 20% ПАН, Количество привитого ПАА к привитоиу сополнмеру GKA с ПАН составляет 19%.
Пример . 8. Комбинированный привитой сополимер IIKA c GAH u OAA получают в условиях, указанных в примере 3. Разница ври этом состоит в том, что повторную обработку модифицированного ПКА волокна, содержащего 70% ПАН, водным. раствором
K%S Og проводят в течение 3 ч, а в качестве второго мономера используют 5%-ный водный раствор AA. При этом к привитому сополимеру ПКА с OAH прививается 7,5% ПАА.
П р и и е р 9. Получение комбинированного привитого сополимера:
ПКА — ПДИАЭМА (полидиметиламиноэтил»:метакрилат} - OAH (полиакрилоиитрил);
Навеску IIKA волокна (0,5 r), содержащего 1,3% четвертичной соли, абра« батывавт 1%-ным водным раства юм
K% S 0 g (модуль 100 ) при 20-25 С в, течение 10 мин. Затеи волокно промывают водой и помещают в 15%-ный водный раствор дииетиламинаэтнлметакрилата (ДИАЭИА)рпропускают ток азота и проводят прививку при
80 С 45 мин. При этом прививается
20% ПДМАЭМА. Полученный привитой сополимер промывают водой, повторно обрабатывают 1%«ным водщач раствором
K@Sy0II в тече ние бО иин, отмывают и добавляют 7%-иый водный раствор AH. Прививку проводят при 80 С в течение 15 мин, при этом прививается 300% ПАН.
Таким образом использование изобретения позволит получать волокна на основе привитого саполиаыида, обладающие комплексом ценных потребительских свойств.
