Рабочий орган рыхлителя

Рабочий орган рыхлителя

Иллюстрации

Показать все

Реферат



1. РАБОЧИЙ ОРГАН РЫХЛИТЕЛЯ , включающий два вертикальных ножа, соединенных внизу горизонтальным ножом с задней и перед ней режущей кромкой г выступающей впереди режущей кромки горизонтального -ножа, и лемех, отличающийся тем, что, с целью снижения-энергоемкости рабочего процесса и повышения качества рыхления, лемех установлен на идиом вертикальном ноже, а другой - имеет дополнительный лемех, причем оба лемеха уст ановлены выше горизонтального ножа, а их задние кромки выступают за тыльную сторону вертикальных ножей, при этом горизонтальный нож в средней части со стороны задней кромки имеет дугообразный вырез.. 2. Рыхлитель по п. 1, о т л и-чающийся тем, что высота задней кромки горизонтального ножа h и максимальная глубина рыхления (Л Н находятся в соотношении h И (Кр - 1), где Кр - коэффициент разрыхления грунта,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН,А (19 (И>

Э(51) Е 02 1 5 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3397320/29-03 (22) 18.02.82 (46) 30.07.83. Бюл. 9 28 (72) А.M. Танклевский и Е.A. Богатов (71) Украинский ордена Трудового

Красного Знамени научно-исследовательский институт гидротехники и мелиорации (53) 621.878з624.139.5(088,8) (56) 1. Патент США к 2703044, кл. 172-698, опублик. 1955.

2. Авторское свидетельство СССР

9 713964, кл. Е 02 F 5/30, 1977 (прототип).. (54) (57) 1 РАБОЧИЙ ОРГАН РЫХЛИТЕЛЯ, включающий два вертикальных ножа, соединенных внизу горизонтальным ножом с задней и перед-. ней режущей кромкой, выступающей впереди режущей кромки горизонтального ножа, и лемех, о т л и ч а юшийся тем, что, с целью снижения"энергоемкости рабочего процесса и повышения качества рыхления, лемех установлен на одном вертикальном ноже, а другой - имеет дополнительный лемех, причем оба лемеха установлены выше горизонтального ножа, а их задние кромки выступают за тыльную сторону вертикальных ножей, при этом горизонтальный нож в средней части со стороны задней кромки имеет дугообразный вырез.

2. Рыхлитель по п. 1, о т л и-. ч а ю шийся тем, что высота задней кромки горизонтального ножа

h и максимальная глубина рыхления

Н находятся в соотношении Л ) Н ° (Kp - 1), где K> — коэффициент раэрыхления грунта.

) 032122

Фиь.З

Фиг 2 Х 7

Изобретение относится к эемлеройным машинам, а именно к рыхлителям.

Известен рыхлитель, включающий стоики, соединенные ножом и лемек 1 1)

Недостатком данного рыхлителя является большое сопротивление рыхлению.

Наиболее близким к предлагаемому является рыхлитель, включающий два вертикальных ножа, соединенных внизу горизонтальным ножом с задней и передней режущей кромками, и лемех 1 2).

Недостаткоч известного рыхлителя является большая энергоемкость рабочего процесса из-эа сжатия грунта между вертикальными ножами, Цель изобретения - снижение энергоемкости рабочего процесса и повышение качества рыхления.

Поставленная цель достигается тем, что в рабочем органе рыхлителя, включающем два вертикальных ножа, соединенных внизу горизонтальным ножом с задней и передней режущей кромкой, выступающей впереди режущей кромки горизонтального ножа и лемех, последний установлен на одном вертикальном ноже, а дру гой — имеет дополнительный лемех, причем оба лемеха установлены выше горизонтального ножа, а их задние кромки выступают эа тыльную сто рону вертикальных ножей, прн этом горизонтальный нож в средней части со стороны задней кромки имеют дугообразный вырез.

Высота задней кромки горизонтального ножа h и максимальная глубина рыхления Н находятся в соотношении h ) II (Kp - 1), где K> — коэффициент разрыхления грунта.

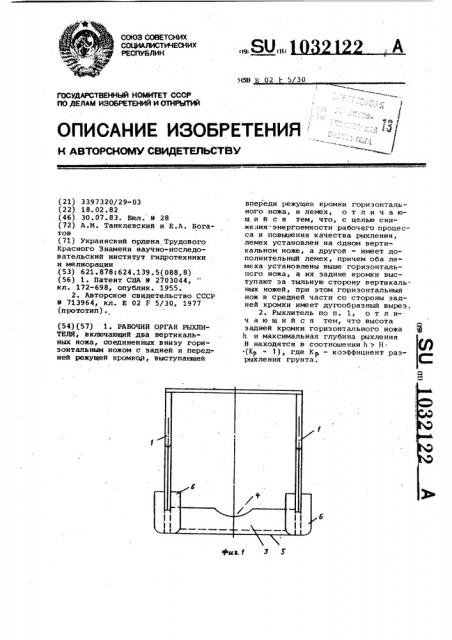

На фиг. 1 изображен предлагаемый рыхлител ь, вид спереди, "на фи г. 2 то же, вид сбоку на фнг. 3 - поперечный профиль полосы рыхления.

Рыхлитель включает вертикальные ножи 1 с проушинами 2 для агрегатирований с трактором, соединенные между собой в нижней части ножом 3, -с дугообразным вырезом 4 в задней кромке и передней режущей кромкой 5, 10 причем высота задней кромки ножа

3, h ) Н (Kp - I) где Kp — коэффициент рыхления грунта, Н вЂ” максимальная глубина рыхления.

На.вертикальных ножах 1 смонтиро15 ваны лемехи 6, причем их режущие кромки 7 расположены перед режущей кромкой 5 ножа 3, а задние кромки

8 выступают эа задние кромки 9 вертикальных ножей 1.

Рыхлитель работает следующим образом.

При движении в грунте лемехи б подрезают кромками 8 участки а.поперечного сечения полосы рыхления и поднимают их, нож 3 режущей кромкой 5 подрезает оставшийся между ними целик грунта 6 и также приподнимает его. При подъеме грунта по ножу 3 происходит его рыхление (K р = 1, 01-1,03), при сходе с ножа прбисх- дит интенсивное рыхление (К р = 1,2-1,35) за счет неравномерного схода грунта, поскольку первоначально грунт сходит в центре дугообразного выреза 4, а затем по его краям.

Применение изобретения обеспечивает снижение энергоемкости рабочего процесса, так. как не происходит уплотнения грунта вблизи вертикаль40 ных ножей, и обеспечивается необходимое качество рыхления.

BHHHIIH Заказ 5349/36

Тираж 673 Подписное

Филиал ППП "Патент", г.ужгород,ул.Проектная,4
