Реферат



ГИДРОМУФТА по авт.св. 821811, отличающаяся -тем. что, с целью улучшения эксплуатационных характеристик во всем диапазоне режимов работы, лопасти гидромуфты с трапецеидальньл поперечньш .гечением выполнены под углом наклона Ц к плоскости , перпендикулярной к оси вращения гидромуфты, при этом отношение угла оС между боковыми сторонами трапеции к углу наклонаV лопастей в принятом диапазоне изменения угла оС составляет 0,026-0,150. СО tv: to 4 да

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 16 D 33 20

ГОСЬДМ СтВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

)61) 821811 . (21) 3419062/25-27 (22) 11.01.82 (4.6) 30.07.83. Бюл. Р 28 (72) Ф.A.×åðïàê, Б.З.Шохрин, M.Ã.Розеноер и Ф.М.Дубровский (53) 621-825.54(088.8) (56) 1; авторское свидетельство СССР

Р 821811, кл. F 16 0 3/20, 1979. (54)(57) ГИДРОМУФтА по авт.св.

9 821811, о т л и.ч а ю щ а я с я тем, „.Я0„„1032246 А что, с целью улучшения экеплуатационных характеристик во всем диапазоне режимов работы, лопасти гидромуфты с трапецеидальным поперечным, сечением выполнены под углом наклона Ч к плоскости, перпендикулярной к оси врашения гидромуфты, при этом отношение угла сС между боковыми сторонами трапеции к углу наклонаЧлопастей в принятом диапазоне изменения угла o(,составляет 0,026-0,150.

10322 4б

4-A

Изобретение относится к машиностроению, в частности к устройствам для передачи вращения.

По основному авт.св. Р 821811 известна гидромуфта, выполненная с насосным и турбинным колесами, лопас- 5 ти которых имеют в поперечном сечении трапецеидальную форму с углом о между боковыми сторонами трапеции в пределах 2-12 1 g.

Однако такое выполнение гидромуф- 10 ты позволяет снизить значения коэффициента момента Л лишь в интервале кинематических передаточных отношений

0-0,92 и не обеспечивает необходимого снижения жесткости характерис-15 тик Л =fbi) в диапазоне 1 = 0,92-0,97.

Цель изобретения - улучшение эксплуатационных характеристик во всем диапазоне режимов работы гидромуфты.

Поставленная цель достигается тем,20 что в гидромуфте лопасти гидромуфты с трапецеидальным поперечным сечением выполнены под .углом наклона Ч к плоскости, перпендикулярной к оси вращения гидромуфты, при этом отноше- 25 ние угла о между боковыми сторонами трапеции к углу наклона 4 лопастей в принятом диапазоне изменения угла о составляет 0,02б"0,150.

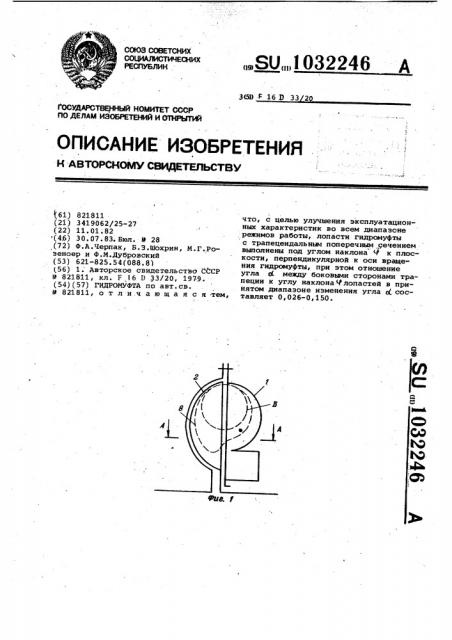

На фиг.1 изображена гидромуфта, 30 продольный разрез, на фиг.2 — разрез

A-A .на фиг.1; 3 — характеристика гидромуФты при Л =Е() .

Гидромуфта содержит насосное колесо 1 и турбинное колесо 2 с лопастямиз5

3. Лопасти 3 в поперечном сечении имеют трапецеидальную форму с углом с между боковыми сторонами 4 трапеции, составляющим 2-120. Каждая ло-. пасть 3 имеет угол наклона ее оси к плоскости, перпендикулярной оси вращения гидромуфты. угол с между боковыми сторонами трапеции сечения лопасти 3 и угол (наклона ее оси находятся в соотношении с /9

0,026-0,150. При использовании гидромуфты в трансмиссиях тяговых машин в рабочем диапазоне кинематических передаточных отношений j >i

), 0,96 круг циркуляции Б распространяется на незначительную глубину межлопаточного канала 5, где площадь проходных сечений наибольшая. Увеличение нагрузки приводит к повьыению скорости циркуляции рабочей жидкости, и круг циркуляции В распространяется на всю глубину межлопаточного канала 5.

Характеристика нагружающих свойств гидромуфты " зависимость коэффициента момента Л от кинематического передаточного отношения i для пред.пагаемого сочетания углов aL и Г состоит из трех участков: горизонтального в диапазоне

i = 0-0,92, наклонного к оси абсцисс под углом т в диапазоне 1 =0,92-0,97, наклонного к оси абсцисс под углом к. в диапазоне = 0,97-1,0.

Гидромуфта с такой характеристикой позволяет снизить динамические нагрузки в узлах приводимых машин и тепловую напряженность фрнкционных элементов трансмиссий на всех режимах работы.

Использование предлагаемой гидромуфты на колесном сельскохозяйственном тракторе повышает его. эксплуатационную надежность и срок службы.

1032246

0 д1 . Ол ОУ 44 Дю дд 07 ОВ Д

Фию. Э
