Оребрение теплообменной трубы
Иллюстрации
Реферат
Заа F Zg F 1/1О //Г 2S Н 3/ с
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Р1) 3МО7И9/24-Об (22) 17.цЗ 82 (46) 3О .07 .83,6юл, М 28 (72 ) И. И. Ватенков (S3) 621. 6 . @(088,8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
1 10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (ЬЬ) 1. Каменев П. Н. и др. Отопление и вентиляция. Ч. 1 Отопление.
И., Стройиздат, 19б5, с. 95 ° рис.Ш16.6.
2. Авторское свидетельство СССР
М 653560. кл, F 28 F 1/10, -1976.
SIJ„„1032323 . А
l (54 )(57 ) ОРЕБРЕНИЕ ТЕПЛООБМЕННОГО ТРУБЫ, образованное скрепленными между собою листами, концы которых разведены относительно друг друга, о т л ич а ю щ е е с я тем, что, с целью интенсификации теплообмена, разведенные концы листов выполнены с наклонныии относительно продольной оси трубы гофрами, причем направление наклона последних одного конца противоположно направлению наклона гофр дру.гого конца.
1 1О
Изобретение относится к теплотехнике и может быть использовано в теплообменниках, отопительных приборах.
Известно оребрение теплообменной трубы, преимущественно в плинтусных конвекторах, s вида ластин, плотно насаженных на трубу 1 j.
Недостатком плинтуеного конвектора является невозможность рвгулирования теплоотдачи прибора беэ изменения потока теплоносителя.
Наиболее близким к предлагаемому по технической сущности является оребрение теплообменной трубы, образованное скрепленными между собой листами,. концы которых разведены относительно друг друга 12 ).
Недостатком известного устройства является пониженный теплообмен из"за неразвитой площади теплообменной поверхности.
Цель изобретения - интенсификация теплообмена.

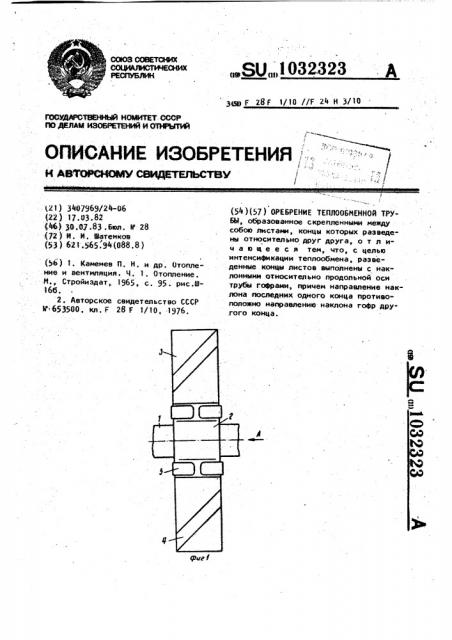

Йоставленная цель достигается тем, что в оребрении теплообменной трубы, образованном скрепленными между собою листами, концы которых разведены относительно друг друга, последние выполнены с наклонными относительно продольной оси трубы гофрами, причем направление наклона последних одного конца противоположно направлению наклона гофр другого конца, На Фиг. 1 показано предлагаемое оребрение теплообменной трубы; на
Фиг. 2- вид по стрелке А на Фиг.l; на Фиг. 3 - возможный вариант ореб рения и труба.
Оребрение теплообменной трубы 1 образовано скрепленными между собой листами 2, концы 3 которых разведены относительно друг друга.
32323 2
Разведенные концы 3 листов 2 выполнены с наклонными относительно продольной оси трубы гофрами 4, причем направление наклона последних одного конца 3 противоположно направлению наклона гофр 4 другого конца 3.
Листы 2 могут быть скреплены при помощи зажимов 5 (фиг. l и 2) или
10 при помощи зацепов 6 (фиг.3}, которые образованы штамповкой и составляют одну деталь.с листом 2 .
Гофры 4 способствуют интенсификации теплообмена путем создания направленных потоков воздуха с одинаковой эффективностью при установке трубы 1 горизонтально или вертикально..угол наклона гофр выбирается в пределах 4/Î.
2в . При установке рядом нескольких пар листов 2 желательно располагать их таким образом, чтобы со.седние пары были развернуты относительно друг друга на некоторый
25 угол (15-40 1, вокруг оси трубы 1.Это будет также способствовать повышению твплоотдачи прибора.
Для защиты от коррозии труба и листы 2 могут быть покрыты теплопроводным материалом, например тонким слоем цинка, или покрашены краской. Возможно соединение листов в секции при помощи винтов с гайками,в,. этом случае в листах делаются отверстия под винты.
Для регулирования теппоотдачи трубы 1 листы 2 могут быть сняты с трубы 1. Сьемная- конструкция оребрения позволяет в широких пределах регулировать теплоотдачу труб, не изменяя потока теплоносителя,Листы можно устанавливать на вертикальных и горизонтальных участках трубы.
Их количество ограничено только длиной трубы в помещении.
1032323
