Механизм для поштучной загрузки корпусов цоколей мощных ламп накаливания

Механизм для поштучной загрузки корпусов цоколей мощных ламп накаливания

Иллюстрации

Показать все

Реферат



1. МЕХАНИЗМ ДЛЯ ПОШТУЧНОЙ ЗАГРУЗКИ КОРПУСОВ ЦОКОЛЕЙ МОЩНЫХ ЛАМП НАКАЛИВАНИЯ, содержащий привод, бункер дня корпусов цокопей , питатепь, поток и узеп ориентирования корпусов цокопей, отпичающ и и с я тем, что г с цепью автоматизации процесса поштучной загрузки KOJ. пусов цокопей мошны х памп, отсекатепь узпа ориентирования выпопкек в виде копь цевого сектора с внутренним радиусом, равным радиусу корпуса цокопя, а направ пяющие узпа ориентирования выпопнены в вице двух консопьно подвижных ппастин, внутренние боковые поверхности которых кривопинейны и образованы радиусом, равным диагонапи прямоугопьника, описа ного вокруг корпуса цокопя. 2. Механизм по п. 1, о т п и ч-а юш и и с я тем, что кольцо-решетка питатепя выпопнена с ячейками, повторяюшими контур корпуса цокопя, а поток выпол (Л нен с прорезью под рант корпуса.

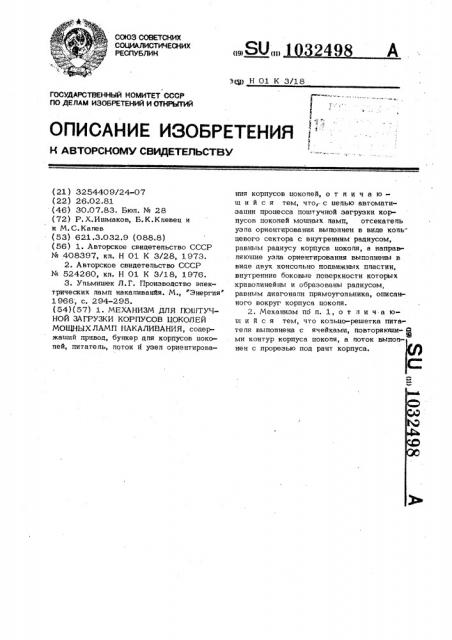

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) 3 Н 01 К 3/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21 ) 3254409/24-07 (22) 26.02.81 (46) 30.07.83. Бюл. % 28 (72) Р,Х.Ишмаков, Б.К.Кпевец и и М, С. Калев (53) 621,3.032.9 (088.8) (56) 1. Авторское свицетепьство СССР

No 408397, кл. Н 01 К 3/28, 1973.

2. Авторское свидетельство СССР

М 524260, кп. Н 01 К 3/18, 1976.

3. Упьмишек Л.Г. Произвоцство электрических ламп накапиванйя, М., Энергия"

1966, с. 294-295. (54){57) 1. МЕХАНИЗМ ДЛЯ ПОШТУЧНОЙ ЗАГРУЗКИ КОРПУСОВ КОКОЛЕЙ

МОЩНЫХ ЛАМП НАКАЛИВАНИЯ, соцержаший привод, бункер цпя корпусов цоколей, питатепь, поток и узел ориентирования корпусов цоколей, о т л и ч а юшийся тем, что с цепью автоматизации процесса поштучной загрузки корпусов цоколей MDUIBblx ламп, отсекатепь узла ориентирования выполнен в виде копь" цевого сектора с внутренним рациусом, равным радиусу корпуса цоколя, а направпяюшие узла ориентирования выполнены в вице цвух консольно подвижных пластин, внутренние боковые поверхности которых кривопинейны и образованы радиусом, равным циагонапи прямоугольника, описанного вокруг корпуса цоколя.

2. Механизм пб и. 1, о т и и ч а юш и и с я тем, что кольцо-решетка питателя выполнена с ячейками повторяюши- О

Щ ми контур корпуса цоколя, а поток выполнен с прорезью поц рант корпуса.

l 032498

Изобретение относится к эпектротехнической промышпенности, в частности к оборуцованию дня производства цоколей дпя ламп накапиввния.

Известен автомат для за пивки стеклоизоляции в цокопь с двумя допопнитепьными звездочками, на одной из которых установпен дозатор цокопей, в на другоймеханизм цля контроля наличия в рабочих позициях контактных пластин и цоко- l0 пей 1).

Известен также механизм загрузки цокопей, в котором для перемещения очерецного иокопя в паэ применяют сжатый воздух 1 2). 15

Ни одно иэ этих устройств не может быть испопьзовано дпя загрузки корпу сов цокопей мощных памп накапивания вспедствие конструктивных особенностей.

Наибопее близким к предпагаемому 20 является механизм дпя поштучной загрузки корпусов цоколей ламп накаливания стекпоэапивочного автомата, который содержит привод, бункер для цокопей, питатель, поток и узел ориентирования кор- 25 пусов поко лей f3) °

Однако вследствие конфигурации корпуса цоколя дпя мошнь1х ламп, имеющей коренные отличия от обычных, укаэанный механизм не обеспечивает надежной поштучной выдачи этих корпусов нв кару сепь монтажного автомата, цепь изобретения — автоматизация процесса поштучной загрузки корпусов цокопей мощных памп.

Указанная цель достигается тем, что в механизме для поштучной загрузки корпусов цокопей мощных пвмп накаливания, содержащем привод, бункер цпя корпусов цокопей, питвтепь, поток и уэеп ориенти- А рования корпусов цокопей, отсекатепь узла ориентирования выполнен в виде копьцевого сектора с внутренним радиусом, равным радиусу корпуса цоколя, в напрввпяющие узпа ориентирования вь|попнены в виде цвух консопьно подвижных ппастин, внутренние боковые поверхности которых кривопинейны и образованы радиусом, равным диагонапи прямоугопьника, описанного вокруг корпуса цокопя.

Копьцст-решетка питатепя выпопненв с

50 ячейками, повторяющими контур цоколя, а лоток — с прореэью поп рант корпуса.

Нв фиг. 1 изображен механизм загрузки; на фиг, 2 — цитатепь; на фиг. 3 и 4— узел ориентирования покопей; нв фиг. 5— направляющие узла ориентирования; нв фиг. 6 — диск с копьиом-решеткой питатепя.

Механизм поштучной загрузки корпусов цокопей мошнь õ памп нвкапивания (фиг. 1 и 4) состоит йэ эпектродвигатепя l, редуктора 2, стопа 3, бункера 4, питателя 5, лотка 6, узла 7 ориентирования корпусов цоколей.

Питвтель 5 (фиг. 2 и 6) состоит из двух боковых шек 8, упорного кольцвпланки 9, диска 10 с ко IbUQM ðåøåòêîé

1l. Копьцо-решетка 11 имеет ячейки по форме контура корпуса цоколя. Узеп ориентирования корпусов цоколей состоит из двух боковых ппастин 12, пружинь|

13, отсекателя 14, тяги 15, рычага 16, кулака 17, кронштейна 18, стойки 19, направпяюших 20, выпопненных в виде консопьно подвижных пластин с кривопинейными поверхностями, образованными радиусом, равньм диагонапи прямоугопьника, описанного вокруг корпуса иокопя, бпагодаря чему корпусу придается нужное направцение рантом вверх, дном вниз.

Механизм работает спецуюшим образом, Зпектроцвигатепь 1 через редуктор 2 вращает диск 10 с копьцом-решеткой 11 (фиг.6). Копьцо-решетка 11 при вращении захватывает ячейками корпуса U0Koпей иэ бункера и подает их в лоток, в котором корпус цоколя располагается рантом.в прорезь, купак 17 через рьг

Внутренние, радиусы направпяющих ппастин подобраны опытным путем и дают воэ-, можность разворачиваться топько в одном направпении, а именно рантом вверх, дном вниз.

1032498

1032498

1032498
