Совмещенная трехфазная обмотка электрических машин

Совмещенная трехфазная обмотка электрических машин

Иллюстрации

Показать все

Реферат



СОВМЩЕННАЯ ТРЕХФАЗНАЯ ОБМОТКА ЭЛЕКТРИЧЕСКИХ МАШИН ПО авт. св. W 888282, отличающаяс я тем, что, с целью улучшения использования меди, катушечные группы содержат две концентрические катушки , шаги которых по пазам раз-. ны 14 и 12,. причем наружная катушка выполнена однослойной и имеет вдвое большее число витков, чем внутренняя катушка, выполненная двухслойной.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3ДН Н 02 К 3/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 888282 (21) 3428765/24-07 (22) 27.04.82 (46) 30.07.83. Бюл. 9 28 (72) В.И.Попов, B.A.Ãëàäèëoâ, К.Б.Набирков и С.В.Теплов (71) Горьковский ордена Трудового

Красного Знамени политехнический институт им.A.A,Æäàíoâà (53) 621.3.045.58(088.8) „„SU„„1032535 A (54) (57) СОВМЕЩЕННАЯ ТРЕХФАЗНАЯ ОБ

МОТКА ЭЛЕКТРИЧЕСКИХ МАШИН по авт. св. 9888282,,о т л и ч а ю Ц1 а яс я тем, что, с целью улучшения использования меди, катушечные группы содер>хат две концентрические катушки, шаги которых по пазам равны 14 и 12,, причем нарунная катушка выполнена однослойной и имеет вдвое большее число витков, чем внутренняя катушка, выполненная двухслойной.

1032535

Составитель A.Кецарис

Техред C.Мигунова Корректор A. Зимокосов

Редактор B.Ïèëèïåíêo

Заказ, 5416/57 Тираж 687 Подписное

BHHHIIH Государственного комитет"= CCCP по делам изобретений и открытий

Р

113035, Москва, Ж-35; Раушская Наб., д. 4/5

1..

4 филиал ППП "Патент",. r- Ужгород, ул. Проектная, 4

Изобретение относится к обмоткам совмещенных электрических машин, например одномашинных преобразователей частоты и числа фаэ.

По основному авт.св. е 888282 известна совмещенная обмотка, выпол,— чейная из 12 распределенных катушечных групп, соединенных в две парал:— лельные ветви, начала которых образуют трехфазные зажимы для полюсности:р„=4, а концы подключены к двум 10 дополнительным выводам для р =1.

В фазе соединены последовательно согласно группы 1 и 4 в одной ветви, 10 и 7 в другой и номера групп фаз чередуются с интервалом в одну группу, причем дополнительные выводы образованы соединением концов групп 4, 5, 6 и 7, 8, 9, а шаг катушек равен

3 С где i< — полюсное деление для полюсности р..

2О

Цель изобретения — улучшение использования меди путем выполнения обмотки одно-двухслойной из концентрических катушек в 36 пазах.

Указанная цель достигается тем, что катушечные группы содержат две концентрические катушки, шаги которых по пазам равны 14 и 12, причем наружная катушка выполнена однослойной и имеет вдвое большее число виткоВ, чем внутренняя катушка, выполненная двухслойной.

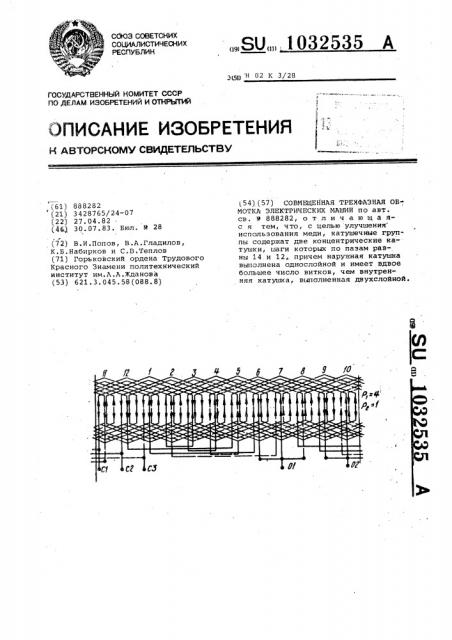

На чертеже показана схема предлагаемой обмотки.

Обмотка выполнена трехфазной с р =4 в 36 пазах иэ 12 распределенных

1 катушечных групп с номерами от 1 до

12. Группа содержит 2 концентрические катушки с у=14 и 12. Наружная однослойная катушка имеет вдвое большее число витков, чем внутренняя двухслойная. B одной ветви фа зы Ci соединены последовательно согласно группы 1 и 4, в другой .- 10 и 7. Номера групп фаэ С2, СЗ чередуются с интервалом в одну группу. Концы групп

4, 5, 6 и 7, 8, 9 подключены к дополнительным выводам 01 и 02. Верхний ряд стрелок на чертеже показывает направления токов при питании обмотки через С1, С2, CÇ трехфаэным током (р.=4), а нижний ряд — при питании через 01 и 02 постоянным током (P2=1) Для предлагаемой обмотки имеет у =14 ?+12 (3=13,33 и 1 +=0,945), а для обмотки, выполненйой в 36 пазах двухслойной с У=14 с тремя.катушками в группе К +=0,831. и

Таким образом, использование меди предлагаемой обмотки примерно в

1,19 раза выше, чем в известной обмотке."
