Реферат



ТРЕХФАЗНАЯ ЭЛЕКТРОМАШИННАЯ СОВМЕЩЕННАЯ ОБМОТКА ПО авт.св. №875538, отличающаяся тем, что/ с целью ул чшения использования меди, катушечные группы содержат три концентрические катушки, шаги которых по пазам равны 7,5,3, причем наружная катушка выполнена однослойной и имеет вдвое большее число витков, чем остальные катушки , выполненные двухслойными.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(50 Н 02 К 3/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 875538 (21) 3429608/24-07 (22) 27 ° 04.82 (4б) 30.07.83. Бюл. 9 28 (72) Б.И.Попов, В.A.Ãëàäèëoâ, К.Б.Набирков и С.В.Теплов (7l) Горьковский ордена Трудового

Красного Знамени политехнический институт им. A.A.Æäàíoâà (53) 621.3.045 ° 58(088,8) „„SU„„1032536 А (54} (57) ТРЕХФАЗНАЯ ЭЛЕКТРОМАШИННАЯ

СОВМЕЩЕННАЯ ОБМОТКА по авт. св.

Р875538, отличаюцаяся тем, что, с целью улучшения использования меди, катушечные группы содержат три концентрические катушки, шаги которых по пазам равны 7,5,3, причем наружная катушка выполнена однослойной и имеет вдвое большее число витков, чем остальные катушки, выполненные двухслойными.

1032536

Составитель Л.Кецарис

Редактор B.Ïèëêïeíêî Техред <"..Мигунова Ко .>ректор,, "- Зн. :с. l. (.

5416/57 Тираж 687 :,r-,дпycное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб... д, -!/5

Заказ филиал ППП "Патент",:- : у-. город, ул. Проек=.н -- ., Изобретение относится к обмоткам совмещенных электрических машин, например, одномашинных преобразователей частоты и числа фаз.

По освновному авт.св. Р 875538 известна трехфазная совмещенная обмотка выполненная иэ 12 распределенных катушечных групп, соединенных в две параллельные ветви, нача— ла которых образуют трехфазйые зажимы, для полюсности р„ 4, а концы под- (Î ключены к двум дополнительным выво дам для р 3. В Фазе соединены последовательно согласно группы 1 и 4 в одной ветви, 7 и 10 в другой и номера групп фаэ чередуются с интервалом в две группы, причем дополнитель ные выводы образованы соединением концов групп 4,8,12 и 2,6,10.

Цель изобретения — улучшение ис— 26 поль з ов а ния меди путем выполнения обмотки одно-двухслойной из концентрИЧеских катушек в 48 пазах.

Указанная цель достигается тем, что катушечные группы содержат три концентрические катушки, шаги которых по пазам равны 7,.5,3, причем наружная катушка выполнена однослойной и имеет вдвое большее число витков, чем остальные катушки, выполненные двухслойными. ЗО

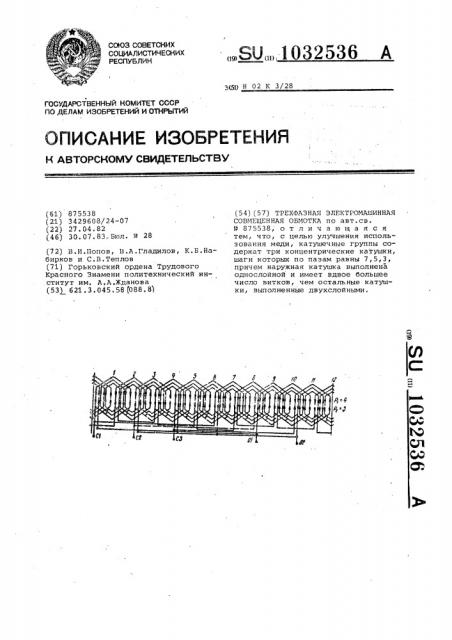

На чертеже показан":: схе„:а оз:,!0:"ки.

Обмотка выполнена трехфа".Haé с

Ф„=4 в 48 пазах иэ 12 распределенных катушечных групп;" померк и от

1 до 12„ Группа содержит 3 конц==нтр=ческие катушки с ъ= 7,5," . нару. :;— ная однослойная катушка и .е-.=ò = в:-.двое большее число витков, чем остальны=. двухслойные катушки. В î â€,H-„1. ;етBN фазы 1 соединень :1ослед :а .:- 3. : — но согласно группы 1

7 и 10. Номера групп ра.з =:ерэ;.-..:-;;: я с интервалом в 2 группы. Кон," ь. г,„-пг

4,8,12 и 2,6,10 подкачены к дополнительным выводам 01 и 02. Верхний ряд стрелок на чертеже показывае -. направление токов при питании обмотки через С1, С2, С3 трех .азн;-:; током (p =4), нижний ряд — при тании через 01 и 02 од:.офаз;-.-;г.. ком (р ==3 ).

Для предлагаемой обм .тки у;

5, 5, « = 0, e01, К,,-,.; — C, =--: для обмотки, выполненйой ь -48 п=.за,:.. двухслойной с у = 6 и " ""четырьмя к--. тушками в группе — К ...= 0,.8-7,. ао а

К„,= 0,592.

Таким образом, использован.=,—.: мелк предлагаемой обмотки примерно

1,17 раза выше, чем в известно1 обмотке,
