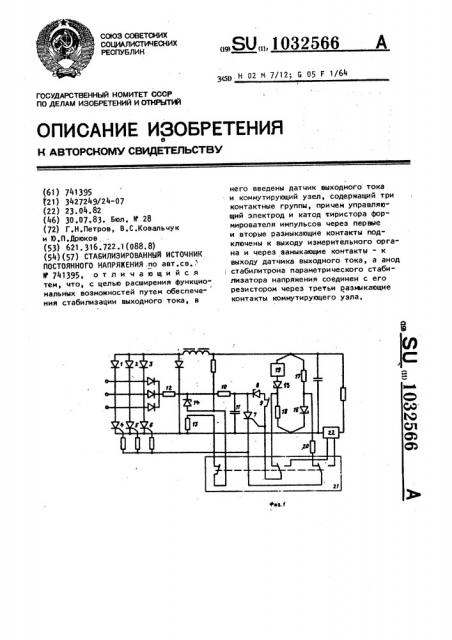

ÄÄSUÄÄ 1032566

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК э,,5,„,. н 02 и 7/12; G 05 Р 1/64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 741395

321) 3427249/24-07 (22) 23.04.82 (46) 30.07.83. Бюл, и 28 (72) Г.Н.Петров, В.С.Ковальчук и Ю.П,Дрюков (53) 621. 316.722.1(088.8) (54)(57) СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК

ПОСТОЯННОГО НАПРЯЖЕНИЯ,по авт.св., Н 741395, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспече- ния стабилизации выходного тока, в него введены датчик выходного тока и коммутирующий узел, содержащий три контактные группы, причем управляющий электрод и катод тиристора формирователя импульсов через первые и вторые размыкающие контакты подключены к выходу измерительного орга" на и через замыкающие контакты - к выходу датчика выходного тока, а анод

; стабилитрона параметрического стабилизатора напряжения соединен с его резистором через третьи размыкающие контакты коммутирующего узла.

1 1O32g6

Изобретение относится к электротехнике и может быть использовано в устройствах электропитания автомати" ки, Ао основному авт. св. Р 741395 известен стабилизированный источник постоянного напряжения содержащий, подключенный параллельно выходным выводам измерительный орган, напри" мер мостового типа, мостовой силовой 10 выпрямитель из трех диодов с общим анодом и трех тиристоров с общим катодом, управляющие электроды которых через резисторы соединены с выходом формирователя импульсов, выпол" ненного на переключающем элементе, например тиристоре со стабилитроном в управляющей цепи и RC-фильтре, подключенным через развязывающие диоды и

Параметрический стабилизатор параг- 2О дельно силовым электродам тиристоров выпрямителя и дополнительный переключающий элемент, причем управляющие цепи этого элемента включены последовательно со стабилитроном од-. 25 ного из плеч измерительного органа, его силовые электроды - последовательно со стабилитроном управляющей цепи тиристора, Формирователя импуль" сов, а управляющий переход указанного тиристора соединен с выходом изме" рительного органа.

Недостатком известного устройства является отсутствие стабилизации выходного тока.

Цель изобретения - расширение

Функциональных возможностей путем вве" дения стабилизации тока.

Поставленная цель достигается тем, что в стабилизированный источник постоянного напряжения дополнительно введены датчики выходного тока и коммутирующий узел, содер>кащий три контактные группы, причем управляющий электрод и катод тиристора формирователя импульсов через пер" 5 вые и вторые размыкающие контакты подключены к выходу измерительного органа и через замыкающие контакты к выходу датчика выходного тока, а анод стабилитрона параметрического стабилизатора напряжения соединен с его резистором через тветьи замы" кающие контакты коммутирующего узла, На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2 - не- 55 обходимая зависимость выходного напряжения U датчика тока от тока над грузки Дн .

6 2

Стабилизированный источник постоянного напряжения содержит мостовой силовой выпрямитель из трех диодов 1-3 и трех тиристоров 4-6, управляющие электроды которых че" рез,резисторы соединены с выходом формирователя импуг>ьсов, выполненного на переключающем элементе, например тиристоре" 7 со стабилитроном

8 и размыкающими контактами 9 переключающего элемента в цепи управления тиристора, зарядном резисторе 10 и конденсаторе 11. Параметрический стабилизатор на резисторах 12, 13 и стабилитроне 14 подкпючен параллельно тиристорам силового выпрямителя, Измерительный орган, в плечи которого включены стабилитроны 15, 16, резисторы 17, 18 и дополнительный переключающий элемент 19, своим выходом через резистор 20 и размыкающие контакты коммутирующего узла 21 подключен к управляющему электроду и катоду тиристора 7 Формирователя импульсов.

К замыкающим контактам коммутирующего узла подключен выход датчика 22 тока, В цепь между анодом ста" билитрона 14 и резистором 13 включен размыкающий контакт коммутирующего узла 21.

Стабилизированный источник работает следующим образом, Для обеспечения стабилизации выходного напряжения переключатель коммутирующего узла находится в ис" ходном положении (фиг. 1). При подаче переменного трехфазного напряжения на вход источника он включается в работу,.Выходное напряжение стабилизируется стабилизатором напряжения. В данном стабилиэирован" ном источнике используется известное свойство тиристоров: чем боль»>е ток управления тиристора, тем при меньшем анодном напряжении осу>цествляется открытие тиристора и наоборот, При номинальном напряжении на выходе источника через управляющий переход тиристора 7 протекает номинальный ток управления. При определенной величине напряжения на конденсаторе

1l этот ток достаточен для открытия тиристора 7 формирователя управляющих импульсов, что приводит к выдаче им сигнала в управляющие цепи тиристоров 4-6 силового выпрямителя и включение одного иэ них, Откроется тот

3 103 тиристор, у которого в данный момент времени наибольшее анодное напряжеwe. Тиристоры 4-6 срабатывают поочередно, спустя некоторое время после начала полупериода питающего напряжения. Время включения (угол отсечки) определяется временем заряда конденсатора 11 до величины напряжения срабатывания тиристора 7 при данном токе управления.

При увеличении выходного напряжения источника по отношению к номинальной величине уменьшаются выходное напряжение измерительного органа и ток управления тиристора 7 формирователя импульсов. Срабатывание тиристора 7 при уменьшенном токе управления будет происходить при большем анодном напряжении, прикладываемом к нему с конденсатора 11, до которого конденсатор будет заряжаться большее время. Это приводит к увеличению времени задержки включения силовых тиристоров и уменьшению выходного напряжения источника. . При отклонении выходного яапряжения источника от номинального в сторону уменьшения устройство будет работать s противоположном направлении, Для обеспечения стабилизации выходного тока источника необходимо переключить коммутирующий узел от исходного положения, показанного на чертеже. При этом размыкающие контакты коммутирующего узла разомкнутся, а замыкающие - замкнутся и управляющий электрод и катод тирис" тора 7 формирователя импульсов будут подключены через замкнувшиееяконтакты к выходу датчика 22 тока.

Параметрический стабилизатор напряжения будет отключен, так как разомкнется контакт в цепи между стабилитроном 1ч и резистором 13.

При номинальном выходном токе источника датчик тока выдает напряжение номинальной величины и через управляющий переход тиристора 7 протекает номинальный ток управления, При определенной величине напряжения на конденсаторе ll этот

2566, ности источника и обеспечить его

50 работу не только в режиме стабилиза10

45 ток достаточен для открытия тиристора 7, что приводит к выдаче им сигнала в управляющие цепи тиристоров силового выпрямителя и включению одного из них. Откроется тот, у которого в данный момент наибольшее анодное напряжение. Тиристоры ч-6 срабатывают поочередно, спустя некоторое время после начала полупериода питающего напряжения. Время включения определяется временем заряда конденсатора 11 до величины напряжения срабатывания тиристора 7 при данном токе управления.

Параметрический стабилизатор напряжения отключен и на работу источника не влияет.

При увеличении тока нагрузки источника по отношению к номинальной величине уменьшаются выходное напряжение датчика 22 тока и ток управления тиристора 7 формирователя импульсов, Срабатывание тиристора

7 при уменьшенном токе управления будет происходить при большем анодном напряжении, прикладываемом к нему с конденсатора 11, до которого конденсатор будет заряжаться большее время. Это приводит к увеличению времени задержки включения тиристоров силового выпрямителя и уменьшению среднего выходного тока источника до номинального значения.

При отклонении среднего выходного тока источника от но,финальной величины в сторону уменьшения устройство работает в противоположном направлении.

Таким образом, .дополнительное снабжение стабилизированного источника постоянного напряжения датчиком выходного тока и коммутирующим устройством, содержащем три контактные группы, и подключение измерительного органа источника и датчика тока указанным выше образом позволяют расширить функциональные возможции напряжения, но и в режиме стабилизации тока.

1032566 g квн

2иагр.

Составитель В,Мосин

Редактор В.Пилипенко Техред И,Метелева Корректор О.Билак

Заказ 5417/58 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
