Орудие для обработки почвы

Орудие для обработки почвы

Иллюстрации

Показать все

Реферат



1. ОРУДИЕ ДЛЯ ОБРАБОТКИ ВОЧВЫ, содержащее закрепленные на раме плоекне зубчатые диски, установленные под угле в поперечной плоскости относительно направления движения орудия, отличающеес я тем, что, в целью повышения качества обработки поЧвы в междурялЕ ях культур ПУТЕМ уменьшения поперечнык перемещений почвы, зубья дисков выполнены отогнутыми вверх/ причем диски установлены под углом относительно направления движения орудия. 2. Орудие по П.1. о т л и ч а ю щ е е с. я г&л, что угол между осью вращения дисков и вертикаль в поперечной плоскости составляет 30-32® , между плоскостью диска и направлением движения - 6-8, а угол отгиба зуба отно аительно диска 10-12 W со фаг. /

ИФ 0И

МВ А 01 Б 500

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

i

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЯНРЫТИЙ (21) 3415322/30-15. (22) 31.63.82 (46) 67.08.83. Бюл.. 9 29 (72) П.Г. Хабрат (71) Научно-производственное объединение по э4иромасличнъм культурам и маслам (53) 631. 313. 5 (088. 8) (56) 1. Карпенко А.И. и -др. Сельскохозяйственные машины. И., Колос, 1976, с. 160.

2. Авторское свидетельство СССР и 41763, кл. A 01 В 39/18, 1933 (щютотип). (54)(57) 1. ОРУДИЕ ДДЯ ОБРАБОТКИ

ИОЧВИ, содержащее закрепленные иа реме плоские зубчатые диски, установленные под углом в поперечной плоскости относительно направления движения орудия, о т л и ч а ю щ е е— с я тем, что, а целью повышения качества обработки почвы в междурядьях культур путим уменьшения поперечных перемещений почвы, зубья дисков выполнены отогнутыми вверх, причем диски установлены под углом относительно направления движения

Орудия °

2. Орудие по п.1. о т л и ч.а ющ е е с..я - тем, что угол между осью вращения дисков и вертикалью в поперечной плоскости .составляет

36-32е., между плоскостью диска и направлением движения - б-8, а угол отгиба зуба относительно диска Я

10-120

1033017

Изобретение относится к сельскохозяйственной технике, в частности к орудиям для обработки почвы.

Известны орудия для обработки почвы, включающие установленные на раме рабочие органы в виде стрель- 5 чатых лап (11.

Однако в процессе работы рабочие органы обволакиваются сорняками, в результате чего у рядка растений остается необработанная эона. Это )0

1 снижает. Качество обработки почвы в междурядьях культур.

Известно орудие для обработки почвы, включающее закрепленные на раме плоские зубчатые диски, установленные под углом в поперечной плоскости относительно направления движения орудия (2).

Недостаток данного орудия заключается в том, что диски интенсивно сдвигают почву в сторону рядка и присыпают растения ° °

Цель изобретения - повышение качества обработки почвы в междурядьях культур путем уменьшения поперечных перемещений почвы.

Цель.,достигается тем, что в орудии для обработки почвы зубья дисков выполнены отогнутыми вверх, причем диски усаановлены под углом относительно направления движения орудия.

Кроме того, угол между осью вращения дисков и вертикалью в поперечо ной плоскости составляет 30-32 между плОскОстью диска и напрзвле нием движения - 6-8, а угол

О

Отгиба зуба атносительно диска

10-12

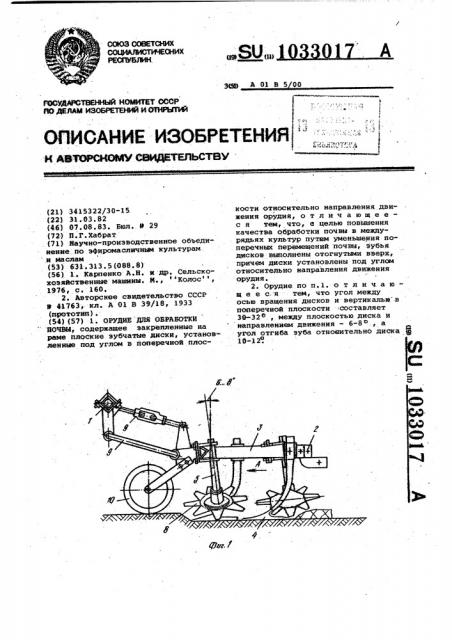

На фиг.l изображено орудие для ,обработки почвы, вид сбоку; на фиг.2 — то же, вид сверху; на фиг.3

40 вид A на фиг.l.

Орудие включа г установленные на раме 1 секции 2. Каждая секция состоит иэ грядиля 3, на котором закреплены стрельчатые лапы 4 и оси

5 дисками б. Диски 6 на осях 5 закреплены посредством подшипников

7 и установлены под углом в поперечной плоскости и относительно направления движения орудия. По окружности диски б имеют зубья 8, которые выполнены отогнутыми вверх под углом

10-12 относительно плоскости диска. Угол между осью вращения дисков и вертикалью в поперечной плоскости составляет 30-32, а между плоскостью диска и направлением движения

6-8 . Каждый градиль 3 соединен с рамой 1 посредством параллелограммного механнэма 9 и имеет опорные колеса 10. Стрельчатые лапы 4 и оси

5 закреплены на градиле 3 с помощью выносных брусьев ll и 12. Расстояк ние между стрельчатыми лапами 4 и осями 5 может регулироваться за счет перестановки держателей 13 и

l4 на выносных брусьях 11 и 12.

Орудие работает следующим.образом.

При движении орудия диски 6 и стрельчатые лапы 4 производят рыхлее ние почвы,при этом диски 6 вращаются эа счет контакта с почвой зубьев

8 . При обработке эасоренных участков диски 6 зубьями 8 очищают стрельчатые лапы 4 от накопившихся растительных остатков.

Благодаря отгибу зубьев и установки дисков под углом относительно направления движения орудия уменью шается поперечное смещение почвы в сторону рядков и предотвращается засыпка растений.

1033017
