Картофелеподборщик

Картофелеподборщик

Иллюстрации

Показать все

Реферат



1. КАРТОФЕЛЕПОДБОРВДК, содержащий установленный на наклонной осн вращающийся диск .с ребрами, направляющий щиток и загрузочный транспортер, от л и ч а ю ш и йс я тем, что, с целью повьааения производительности путем активизации процесса подбора клубней, кромка диска отогнута вверх, а ее тор- . цовая часть имеет волнообразный профиль. 2.Картофелеподбора к по п. 1, о т л и чаю щ и и с я тем, что диск установлен под углом 10-15 к горизонту;, а его кромка отогнута от плоскости диска под-тем же углом . 3.КартоФел еподбор1ф1К по п. 1 о т л и ч а ю tj и и с я тем, что в центральной части диска OMOHTff рован иилмн2в ческий кожух, а в soне схода клубней на транспортер, установлен экран. 4.Картофелюподборцик по п. 1, от л и ч йся тем, что ребра диска в Поперечном сечении имеют зиакся1ер9меш1у1о К{ 1внэну. СО DO О сд

СОЮЗ СОВЕТСНИХ

Н МИФ

РЕСПУБЛИК

3+8 A 01 0 51/00

РОФЩАРСТ8ЕННЫЙ НОМИТЕТ СССР

AО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЩЩ9

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н asTopcHOMv авщатильстви . (21) 3366145/30-15 (22) 11.12.81 (46) 07.08.83. Бюл. Р 29 (72) Л.A. Эпштейн (53) 631 ° 358-1(088.8) (56) 1. Авторское свидетельство CCCZ

9 762791, кл. A 01 D 51/00, 1979. (54) (57) 1. КАРТОФЕЛЕПОДБОРЩИК, содержащий установленный на наклон» ной оси вращающийся диск .с ребрами, направляющий щиток и загрузочный транспортер, о т л и ч а ю щ и й-с я тем, что, с целью повышения производительности путем активизации процесса подбора клубней, кромка диска отогнута вверх, а ее тор. цоВаи часть имеет волнообразный профиль.

2. Картофелеподборщик по и. 1, отличающийся тем„что диск установлен -под углом 10-.15ек горизонту, а его кромка отогнута от плоскости диска под .тем же углом.

3. Картофеленодбора ик ио и. 1,. отличающийся тем,что в центральной части диска смонтирован цилиндрический кожух, а в зоне схода клубней иа транспортер. установлен зкрав.

4. Карто4елеподборщик ио п. 1, отличающийся тем, что ребра диска в поперечном сечении имеют знакоиереьвниув кривизну.

1033050

Фиг Г 4Ъи Р

ВНИНПИ Заказ 5456/2 . Тираж 721, Подписное

Филиал ППП "Патент", r.Óæãîðoä,óë.Ïðîåêòÿàÿ,4

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для подборки и погрузки клубней картофеля.

Известен картофелеподборщик, содержащий установленный на наклонной оси вращающийся диск с ребрами, направляющий щиток и загрузочный транспортер (1 .

Недостатком известной конструкции является низкая производительность и повреждаемость клубней ребрами дисков.

Цель изобретения — повышение производительности путем активизации процесса подбора клубней.

Поставленная цель достигается тем, что кромка диска отогнута. вверх, а ее торцовая часть имеет волнообразный профиль.

При этом диск установлен под углом 10-15 к горизонту, а его кромка отогнута от плоскости диска под тем же углом.

Кроме того, в .центральной части диска смонтирован цилиндрический кожух, а в зоне схода клубней на транспортер установлен экран.

Ребра диска в поперечном сечении имеют энакопеременную кривизну.

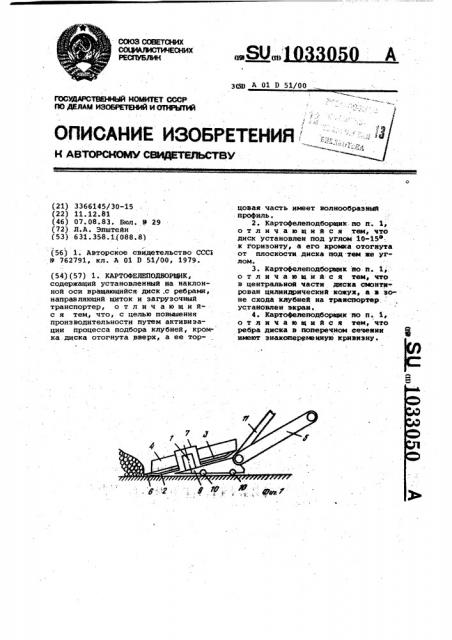

На фиг. 1 схематически представлен картофелеподборщик, вид сбоку; иа фиг. 2 — то же, вид сверху; на фиг. 3 - сечение A-A на фиг. 2.

Картофемеподборщик содержит установленный на наклонной оси 1 вращающийся диск 2 с ребрами 3, имею- " щими в поперечном сечении энакопеременную кривизну, направляющий щи-, ток 4 и загрузочный транспортер 5.

Кромка 6 диска 2 отогнута вверх с образованием конической поверхности, при этом торцовая часть кромки б обреэинена и имеет волнообразный профиль, образованный, например, синусоидальной кривой.

Диск 2 установлен под углом 10-15О к горизонту, а кромка 6 отогнута от его плоскости под тем же углом.

В центральной части диска 2 смонтирован цилиндрический кожух 7, внутри которого расположена ось 1 вращения, соединенная с приводом, а

f0 в зоне схода клубней на транспортер

5 установлен экран 8.

Устройство смонтировано на основании 9, в нижней части которого установлены катки 10. С основаниями

15 9 связаны ручки 11 с механизмами управления.

Картофелеподборщик работает следующим образом.

Оператор за ручки 11 подводит

Устройство к насыпи картофеля. Под воздействием волнообразного профиля кромки 6 диска 2 происходит осыпание склона насыпи и захват клубней ребрами 3 в направлении их вра25 " ""

Контактируя с направляющим щитком 4, клубни поднимаются вверх и экраном 8"ваправляются на загрузочный

30 транспортер 5.

Расположенный соосно с диском 2 цилиндрический кожух 7 устраняет сгруживание клубней в центральной части диска 2.

Профиль ребер 3 подобран из расчета исключения заклинивания ими клубней в зоне направляющего щитка 4.

Таким образом, использование,данного устройства позволяет повысить

40 производительность эа счет активации процесса подбора клубней.
