АВТОМАТИЧЕСКИЙ КЛАПАН ДЛЯ ЗАКРЬКШХ ОРОСИТЕЛЬНЫХ СИСТЕМ, включанвщй запорный орган с приводом, установленный на напорном Tpy6onpoJBgne, переключатель запорного органа, приемник гидравлических импульсов, реле времени с механизмом подзавода, с.набженным переключателем, и пружинный поршневой лгидроаккумулятор, о те л я .4 а ю щ и и с я тем, что, с,целью повышения надежности работы по заданной програише, он снабжен программньм диском.с приводом, кинематически связанным с переключателем запорного органа и с переключателем, механизма прдзавода реле времени.

09) (И) . СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

) ЕСПУБЛИН

3(53) А 01 С 25 16

) ilail ää

Tg,. gg;g< с.",(::4 c (м

Й)БДЯТ @4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ й- АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3273611/30-15 (22) 03. 04 .81 (46) 07. 08.83. Бюл. )) 29 (53) 631. 347.1 (088 9) .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий (72) А.В.Новоселов и Н.М.Хасанов (56) 1. Авторское -свидетельство СССР

)), 697104, кл. A 01 С 25/02, 1978 °

2. Авторское свндетельство СССР

9 738557, кл. A 01 G 25/06, 1978. (54) (57) АВТОМАТИЧЕСКИЙ КЛАПАН ДЛЯ )

ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ,. включа- какй запорный орган с приводом, усаановленный на напорном трубопров ще переключатель запорного органа„ приемник гидравлических импульсов, реле времени с механизмом подзавода, снабженным переключателем, и пруаий ый, поршневой:гндроаккумулятор, о т л и--ч а ю ц и и с я тем, что, с:целью повышения надеиности работы по заданной программе, он снабмен программным диском .с приводом, кинематичеоки связанным с переключателем запорного органа и с переключателем механизма подзавода реле времени.

1033078

Изобретение относится к поливу сельскохозяйственных культур и может быть использовано на закрытых оросительных системах.

Известен автоматический клапан для закрытых оросительных снстем, включающий запорный орган с приводом, приемник гицравлических импульсов, переключатель и реле времени с механизмом подэавода (1).

Известен также автоматический кла- 10 пан для закрытия оросительных систем, включающий эапорный орган с приводом, установленный на напорном трубопроводе, переключатель запорного органа, приемник гидравлических импульсов, 15 реле времени с механизмом подзавода, снабженным переключателем, и пружинный поршневой гидроаккумулятор (2у. недостаток данных устройств заклю чается в низкой надежности работы.

Цель изобретения — повышение надежности .работы по заданной программе.

Поставленная цель достигается тем, что автоматический клапан снабжен программным диском с приводом, кинематически связанным с переключателем запорного органа, и с перек;ууючателем механизма подзавода реле времени.

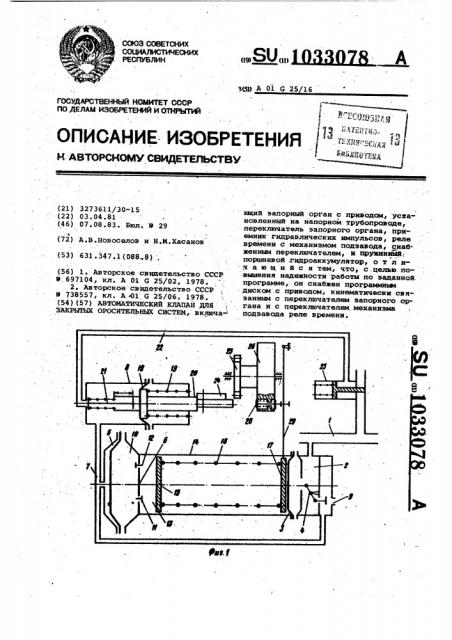

На фиг. l показана принципиальная схема автоматического клапанау на фиг. 2 - программный диску на фиг.3разрез A-A на фиг. 2у на фиг. 4 разрез Б-Б на фиг. 2.

Автоматический клапан состоит иэ гидравлически связанного с напорным трубопроводом 1 приемника гидравлических импульсов 2 с мембраной 3, кинематически соединенной с переключателем 4 механизма подзавода 5 реле времени б. Приемник гидравлических 40 импульсов 2 линией 7 связан с механизмом подзавода 5 реле времени 6 и дополнительным приводом 8, а линией

9 — с атмосферой. Реле времени .6 состоит из подмембранной полости 10, 45 дроссельных клапанов 11 и 12, которые гидравлически связаны с надпорш-. невой полостью 13 гицроаккумулятора

14 с поршнем 15 и пружиной 16, взаимодействующей через кольцо 17 с мемб-50 раной 3.

Ф

Дополнительный привод 8 состоит из мембраны 1.8, возвратной пружины

19, штока 20 который подвижно через .свободный:ход соединен с переключателем 21, связанным линией 22 с запорным органом 23. На штоке 20 подвижно закреплена собачка 24, контактирукщая с храповым колесом 25, жестко связан. нъм с программным диском 26. Диск 26 Ж имеет отверстия 27 и подвижные под- .. пружиненные толкатели 28, взаимодействукицие с рычагом 29, кииематически связанным с кольцом 17 гидроаккумулятора 14. 65

Автоматический клапан работает следукицим образом.

При создании напора вода из трубопровода 1 посТупает в приемник гидравлических импульсов 2, мембрана 3 которого под напором отходит влево, и кинематически связанный с ним переключатель 4 соединяет линию 7 с напорным трубопроводом 1, перекрывая доступ воды в атмосферу по линии 9.

По линии 7 вода поступает в механизм подзавода 5 реле времени б и в дополнительный привод 8, Давлением воды мембрана 18 и шток 20, сжимая пружину

19, перемещаются вправо и собачка .24 взаимодействует с храповым колесом

25. Храповое колесо 25 и жестко свя,занный с ним диск 26 установлены относительно штока 20 таким образом, что после поворота их собачкой 24 у дождевального аппарата, который должен начать работать, шток 20 ïðîõoдит в отверстие 27 в диске 26, в результате чего выбирается свободный ход и срабатывает переключатель запорного органа 21. По линии 22 вода поступает в эапорный орган 23 и открывает его. A у следуницего аппарата после поворота собачкой 24 храпового колеса 25 с диском 26 шток 20 упирается в подпружиненный толкатель 28, взаимодействует через него и рымаг

29 с мембраной 3 и переключателем 4.

При этом благодаря свободному ходу шток 20 с переключателем 21 не взаимодействуют и запорный орган 23 не ,открывается.

На остальных аппаратах шток 20 упирается в диск, при этом его ход также .меньше свободного хода 1, поэтому запорные органы остаются эакрытыми. Очередность работы аппаратов задается взаимным расположением храповью колес 25 с дисками 26 относительно штоков 20.

Одновременно под давлением воды масло из подмембранной полости 10 череэ дроссельный клапан 11 с заданной скоростью подается в подпоршневую полость 13 гидроаккумулятора 14. Поршень 15 перемещается и сжимает пружину 16, происходит зарядка гидроакку-. мулятора. Усилие сжатия пружины 16 также передается мембране 3. Соотноше. ние площадей поршня 15 и мембраны 3 выбирается таким образом, что одного усилия поршня 15 недостаточно, чтобы передвинуть мембрану 3 вправо, а у аппарата, который в следукщую очередь начинает работать, совместными усилиями штока 20 и гидроаккумулятора 14 мембрана 3 перемещается вправо и кинематически связанный с ним переключатель 4 отсоединяет линию 7 от напорного трубопровода 1 и соединяет ее с линией 9. Иэ дополнительного привода 8 механизма подзавода 5 по линиям 7 и 9 вода стекает в атмосфе1О33О7В

A-A

Фиг.4

Фиг. Г
