Устройство для зажима и растяжения нежестких деталей

Устройство для зажима и растяжения нежестких деталей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАЖИМА И РАСТЯЖ ЕНИЯ НЕЖЕСТКИХ ДЕТАЛЕЙ, в корпусе которого, установленном на ff f6 /7 if Л пиноли, расположен на упорных подшипниках подпружиненный стакан с размещенной в его полости цангой с закругленньми концами лепестков, отличающееся тем, что, с целью повышения его производительности , корпус установлен с возможностью перемещения, на коршусе выполнен спиральный паз, предназначенный для взаимодействия с пальцем, введенным в устройство и установленным в пиноли, а цанга выполнена из ферромагнитного сплава и предназначена для взаимодействия с постоянным магнитом, установленным на торце пиноли.

(1Е (1!) СО0З СОВЕ СНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

g(5g В 23 В 31/20 .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.

ГВ ДЕЛАМ ИЗОБЩТЕНИй И.rrrW.(òÞ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ!й .. (56) 1. Авторское свидетельство СССР

Р 90бб45, кл. В 23 В 31/20, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ЗАЖИМА И

РАСТЯЯ(ЕНИЯ НЕЖЕСТКИХ ДЕТАЛЕЙ ю в корпусе которого, установленном на

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21). 3423425/25-08 (22) 1б.04.82 (46) 07.08.83. Бюл. 9 29 (72) 3.Я.Ивашин, В,А.Карпушин, В.N,Ãàâðèëîà и Г.В.Нехай (71) Белорусский ордена Трудового

Красного Знамени политехническийинститут (53) 621.941,3(088.8) пиноли, расположен на упорных подшипниках подпружиненный стакан с размещенной в его полости цангой с закругленными концами лепестков, о т л и ч а ю щ .е е с я тем, что, с целью повышения его производительности, корпус установлен с возможностью перемещения, иа корпусе выполнен спиральный паз, предназначенный для взаимодействия с пальцем, введенным в устройство и установленным в пииоли, а цанга выполнена из ферромагнитного сплава и предназначена для взаимодействия с постоянным магнитом, установленным на торце пиноли.

1033268

Составитель. A- Грибков редактор И. Касарда Техред М,Тепер Корректор A. Повх

Заказ 5517/13 Тираж 1106. Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

И обретение относится к металлообработке и может быть использовано при закреплении нежестких деталей.

Известно устройство для зажима и растяжения нежестких деталей, в корпусе которого, установленном на пиноли, расположен на упорных под.шипниках подпружиненный стакан с размещенной в его полости цангой с закругленными концами лепестков(1

Недостатком указанного устройства является неудобство извлечения детали, что снижает производительность труда.

Цель изобретения — повышение его производительности.

Поставленная цель достигается тем, что в устройстве для зажима и растяжения нежестких деталей, в корпусе которого, установленном на пиноли, расположен на упорных подшипниках подпружиненный стакан с размещенной в его полости цангой с закругленными концами лепестков, корпус установлен с возможностью перемещения, на корпусе выполнен спиральный паз, предназначенный для взаимодействия с пальцем, введенным в устройство и установленным в пинали, а цанга выполнена из ферромагнитного сплава и предназначена для взаимодействия с постоянным магнитом, установленным на торце пиноли

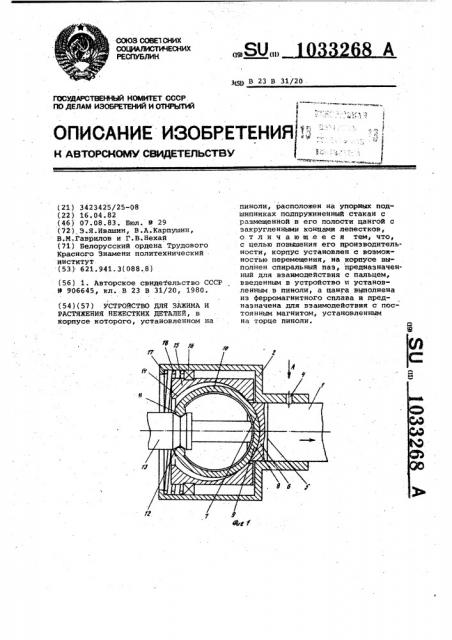

На фиг. 1 представлено устройстso,îáöèé вид; на фиг. 2 — вид A на фиг. 1.

На виноли 1 установлен с возможностью перемещения корпус 2, снабженный спиральным пазом 3, в который входит палец 4 пиноли 1. На торце 5 пиноли 1 жестко закреплен постоянный магнит б, имеющий сферическую поверхность 7, контактирующую со аферой 8 стальйой цанги 9, имеющей лепестки 10 с закругленными концами 11, утопающими под действием упругих сил в канавке .12 детали 13.

Цанга 9 установлена внутри сферической полости 14 стакана 15, котоРый эапрессован во внутреннее кольцо упорного подшипника 16, установленного в корпусе 2 с возможностью перемещения и подпружиненного к его

15 торцу 17 пружиной 18 сжатия.

Устройство работает следующим образом.

При извлечении детали 13 она своей канавкой 12 разжимает лепестки

10 цанги 9, благодаря прижатию ее к магниту 6 и зазору между сферой

14 и лепестками 10. При растяжении введенной в цангу 9 детали 13 вручную проворачивают корпус 2, перемещая его относительно пальца. 4 благодаря пазу 3 в осевом направлении. При этом торец корпуса 2 воздействием на стакан 15 отсоединяет цангу 9-от магнита б. Дальнейшее движение пиноли 1 по стрелке приводит к обжатию сферой 14 лепестков

10 и плотному обжатию детали 13 с растяжением, определяемым сжатием пружины 18.

Использование предлагаемого устройства позволяет ускорить процесс снятия обработанной детали, что повышает производительность труда.
