Реферат



„„SU„„1033302

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(51) В 25 В 1/24ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3406232/25-28 (22) 12.03.82 (46) 07.08.83. Бюл. № 29 (72) А.В. Еремин и С.А. Нсмыткин (71) Куйбышевский ордена Трудового Красного Знамени политехнический институт им. В. В. Куйбышева (53) 621 229.312.4 (088.8) (56) 1. Болотин Х.Л., Костромин Ф.П. Станочные приспособления. М., «Машиностроение», 1973, с. 67. рис. 32 а.

2. Авторское свидетельство СССР № 63985, кл. В 25 В i/08, 1944 (прототип) (54} (57} ПАРАЛЛЕЛЬН1э1Е ТИСКИ, содержащие корпус с опорой и направляющими. толкатсль с подвижной губкой, установленный на направляющих, зажимной механизм, связывающий толкатель с корпусом таким образом, что точка приложения силы зажима к толкателю расположена выше рабочей поверхности подвижной губки, и неподвижную губку, отличающиеся тем, что, с целью повышения производительности, они снабжены установленной на корпусе боковой опорой, иаправляющие вьшолненны под углом к продольной оси корпуса и смещены в сторону, противоположнукд боковой опоре.

1033302

Изобретение относится к машиностроению и может быть использовано для закрепления заготовок и деталей при механической обработке.

Известны тиски, содержащие корпус, опору, зажимной механизм, губки с наладками, имеющими наклонные рабочие поверхности (1(.

Недостатком этих тисков является то, что они не обеспечивают быструю установку деталей в требуемое положение.

Наиболее близкими к предлагаемому являются параллельные тиски, содержа гцие корпус с опорой и направляющими, толкатель с подвижной губкой, установленный

Ila направляющих, зажимной механизм, связываюп1ий толкатель с корпусом таким образом, что точка приложения силы зажима к толкателк) расположена выше рабочей поверхности подвижной губки, и неподвижную губку (2(.

Однако эти тиски не обеспечивают быструю установку деталей в требуемое положение, поскольку фиксирует ее только по одной базовой поверхности, а для фиксации по IBYM базовым поверхностям требуются дополнительные средства.

Целью изобретения является повышение производительности.

Указанная цель достигается тем, что параллельные тиски, содержащие корпус с опорой и направляющими, толкатель с подвижной губкой, установленный на направляющих, зажимной механизм, связывающии толкатсль с корпусом таким образом, что точка приложения силы зажима к тол кателю расположена выше рабочей поверхности подвижной губки, и неподвижIIvIo губку, снабжены установленной на корпусе боковой опорой, направляющие выполнены под углом к продольной оси корпуса и с»е сцены в сторону, противоположную боковой опоре.

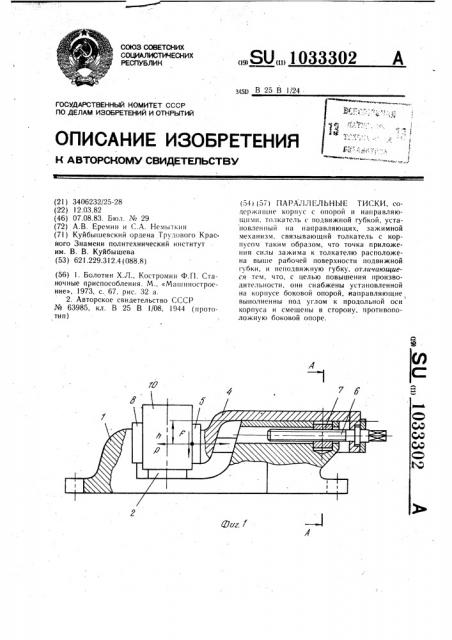

На фиг. 1 изображены параллельные тиски, вид сбоку.

На фиг. 2 — то же, вид сверху.

На фиг. 3 — сечение по А-А на фиг. 2.

Параллельные тиски содержат корпус

1 с опорой 2 и направляющими, толкатель

4 с подвижной губкой 5, установленный на направляющих 3, зажимной механизм, включающий винт 6 и гайку 7, закрепленные соответственно на толкателе 4 и в кор10 пусе 1 и неподвижную губку 8. Корпус 1 снабжен боковой опорой 9, направляющие

3 выполнены под углом к продольной оси корпуса 1 и смещены в-сторону, противоположную боковой опоре 9.

Устройство работает следующим образом.

Обрабатываемая деталь 1О устанавливается на опоры 2 и 9. С помощью зажимного механизма подвижную губку 5 перемещают до соприкосновения с обрабатываемой деталью 10 и далее зажимают с требуемым усилием.

При использовании предлагаемых параллельных тисков в процессе зажима исключается отрыв базовых поверхностей детали 10 от опор 2 и 9. Это обеспечивается тем, что на деталь 10 в процессе зажима действуют: вертикальная сила F, обусловленная размещением точки приложения силы зажима P на толкателе выше рабочей поверхности подвижной губки 5: горизонталь30 ная прижимающая сила г являющаяся поперечной составляющеи силы зажима Р, направленной под углом к продольной оси корпуса l.

Применение предлагаемых параллельных тисков позволяет существенно снизить вспомогательное время. при обработке деталей и соответственно l10BblcHTb производительность труда. Дополнительно это приводит к улучшению условий и безопасности труда, так как исключается применение ударных инструментов для досылки детали

40 в требуемое положение.
