Садочная головка садчика кирпича на обжиговые вагонетки

Садочная головка садчика кирпича на обжиговые вагонетки

Иллюстрации

Показать все

Реферат



1. САДОЧНАЯ ГОЛОВКА САДЧИКА КИРПИЧА НА ОБЖИГОВЫЕ ВАГОНЕТКИ, содержащая установленную на порта- . ле каретку с приводом, подъемную колонну, закрепленную на каретке, раму с захватами и механизм разворота рамы о т л и ч а ю щ а я с я .тем, что, с целью снижения энергоемкости головки, на портале смонтированы установленная в направляющих зубчатая рейка и откидной упор с шаговым переключателем/ механизм разворота выполнен в виде венцовой шестерни с вертикальным упором/ каретка снабжена ynopc i, кон такт ирукадим с шаговым переключателем/ а зубчатая рейка - упором, контактирующим с откиднши упором портала/ причем венцовая шестерня установлена в нижней части каретки, а на раме выполиена направляющая для упора шес терни . 2 . Садочная головка по п. 1, о тл и ч а ю щ а я с я тем, что подъемная колонна снабжена фланцем, а рама - подпружиненные Г-образным упором/ причем рама выполнена с направляю цей, через которую пропущен Г-гобразный упор, взаимодействукадий одним концом с упором шестерни , а другим - с фланцем колонны. Q со 00 со со 4ib

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 5н в 28 в 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3406550/29-33 (22) 05.02.82 (46) 07.08..83. Бюл. М 29 (72) Ф.И. Галалюк, И.Д. Кузьмин и A.N. Коцевич (71) Брестский комбинат строительных материалов (53) 666.3.022.97(088.8» (56) 1. Авторское свидетельство СССР

В 814756, кл. В 28 В 13/00, 1972.

2. Таран В.Б. Иеханизацня садки кирпича и керамических камней на сушильные и печные вагонетки. Обзор.

М, ВНИИЭСИ, 1972, с. 57-58 (прототип) (54J(57) 1. САДОЧНАЯ ГОЛОВКА САДЧИКА КИРПИЧА HA ОБЖИГОВЫЕ ВАГОНЕТКИ, содержащая установленную на портале каретку с приводом, подъемную колонну, закрепленную на каретке, раму с захватами и механизм разворота рамы, о т л и ч а. ю щ а я с я

I тем, что, с целью снижения энерго„.SU„, 1 4 А емкости головки, на портале смонтированы установленная в направляющих . зубчатая рейка и откидной упор с шаговым переключателем, механизм раз» ворота выполнен в виде венцовой шестерни с вертикальным упором, каретка снабжена упором, контактируккцим с шаговым переключателем, а зубчатая рейка — упором, контактирующим с откидным упором портала, причем венцовая шестерня установлена в нижней части каретки, а на раме выпол нена направляющая для упора шестерни, 2. Садочная головка по и. 1, о тл и ч а ю щ а я с я тем, что.подьемная колонйа снабжена фланцем, Я а рама - подпружиненным Г-образным упором, нричем рама выполнена с . направляющей, через которую пройущен Г-образный упор, взаимодействующий одним концом с упором шестер ни, а другим - с фланцем колонны. Я

1033334

15

25

35

Изобретение относится к оборудованию промышленности строительных материалов и может быть исполь зовано в производстве кирпича, керамических камней и подобных иэделий.

Известен групповой захват автомата-укладчика кирпича-сырца на вагонетку, содержащий переносную каретку с приводом, смонтированную на портале и несущую раму с захватными секциями, и механизм поворота захватных секций в горизонтальной плоскости, при этом данный механизм выполнен в ниде шарнирного параллелограмма, кривошипы которого жестко

° соединены с вертикальными валами и гильзами силовых цилиндров (1).

Недостатком захвата является сложность конструкции иэ-за наличия синхронизаторов.

Наиболее близкой к предлагаемой является садочная головка садчика кирпича на обжиговую вагонетку, содержащая установленную на портале каретку с приводом, подъемную колонну, закрепленную на каретке, раму с захватами и механизм разворота рамы (2).

Недостатками-головки являются повышенная энергоемкость вследствие необходимости использования специального силового устройства для разворота рамы с захватными секциями, а также сложность конструкции садочной головки иэ-за необходимости использования специальных синхронизаторов и систем энергообеспечения приводов механизма разнорота захватов.

Цель изобретения - снижение энергоемкости головки садчика кирпича 40 на обжиговые вагонетки.

Поставленная цель достигается тем, что в садочной головке садчика кирпича на обжиговые вагонетки, содержащей установленную на портале каретку с приводом, подъемную колонну, закрепленную. на каретке, раму с захватами и механизм разворота рамы, на портале смонтированы установленная в направляющих зубчатая рейка и откидной упор с шаго.вым переключателем, механизм раз,ворота выполнен s виде венцовой шестерни с вертикальным упором, каретка снабжена упором, контактирующим с шаговым переключателем, а 55 зубчатая рейка - упором, контактирующим с откидным упором портала, причем венцовая шестерня установлена в нижней части каретки, а на раме выполнена направляющая для упо- 60 ра шестерни.

Кроме того, подъемная колонна снабжена фланцем, а. рама - подпружиненным Г-образным упором, причем рама выполнена с направляющей, 65 через которую пропущен Г-образный упор, взаимодействующий одним концом с упором шестерни, а другимс фланцем колонны.

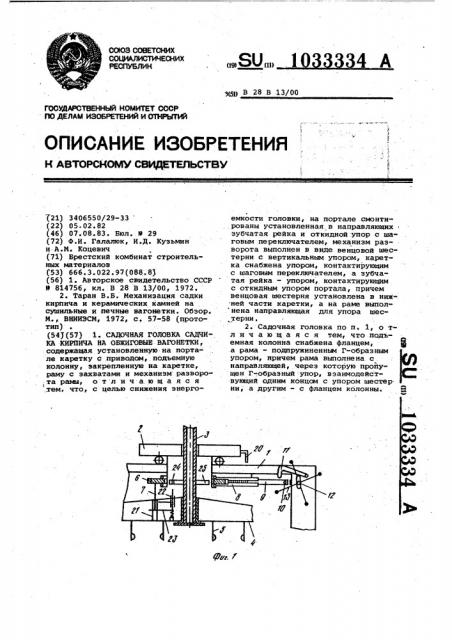

На фиг. 1 представлена садочная головка, общий вид, на фиг. 2 фиксатор крайнего положения зубчатой рейки.

Садочная головка садчика кирпича на обжиговые вагонетки (фиг. 1) содержит смонтированную на портале 1 переносную каретку 2 с приводом (не показан), установленную на ней подъемную колонну 3 и раму 4 с захватными секциями 5 для переноса кирпичей, смонтированную на подъемной колонне 3 с воэможностью свободного разворота вокруг верти кальной оси.

В нижней части переносной каретки 2 установлена венцовая шестерня 6 так, что она может свободно вращаться вокруг вертикальной оси, при этом венцовая шестерня 6 снабжена вертикальным упором 7.

На портале 1 в направляющих 8 установлена зубчатая рейка 9 с возможностью возвратно-поступательного движения в этих направляющих, при этом зубчатая рейка 9 входит в зацепление с венцовой шестерней

6 и на одном из концов снабжена упором 10, взаимодействующим с фиксатором крайнего положения в виде откидного кпора 11 с шаговым переключателем 12. За фиксатй шМ крайнего положения зубчатой рейки 9 на портале 1 установлен также ее конечный упор 13.

Шаговый переключатель 12 установлен на портале 1 и представляет собой смонтированную с возможностью вращения ось 14 (фиг. 2) с жестко связанными с ней продолговатой пластиной 15, квадратом 16 и кронштейнами 17. Для фиксации положения шагового переключателя 12 одна из граней квадрата 16 дополнительно снабжена фиксирующей пластиной 18.

На продолговатой пластине 15 свободно лежит откидной упор 11, смонтированный на портале 1 на оси

-19 с воэможностью свободного разворота.

Шаговый переключатель 12 смонтирован так, что его кронштейны 17 могут взаимодействовать с дополнительным упором 20 переносной каретки 2.

Рама 4, несущая захватные секции

5, снабжена направляющими 21 для вертикального упора 7 венцовой шестерни 6. Кроме того, на раме в направляющих 22 смонтирован подпружиненный упор 23 Г-образной формы, взаимодействующий с вертикальным упором 7 и направляющими 24 дополни1033334

55 тельного фланца 25, жестко укрепленного на подъемной колонне 3.

Садочная головка садчика кирпич ча на обжиговые вагонетки работает следующим образом.

Переносная каретка 2 с приводом и подъемной колонной 3, несущей раму 4 с захватными секциями 5, совершает возвратно-поступательное движение в направляющих портала 1 от узла комплектования слоя садки до обжиговой вагонетки и обратно с поднятой в верхнее положение рамой

4 с захватными секциями 5.

При этом вертикальный упор 7 венцовой шестерни б, смонтированной в нижней части переносной каретки 2, находится в направляющих 21 рамы 4, что соединяет венцовую. шестерню б и раму 4 в одну конструкцию. В свою очередь, вертикальный упор 7 выводит из направляющих 24 дополнительного фланца 25 смонтированный в направляющих 22 рамы 4 подпружиненный упор 23 Г-образной формы, что позволяет осуществлять поворот рамы 4 и венцовой шестерни 6 вокруг вертикальной оси.

При подходе к шаговому переключателю 12 переносной каретки 2 дополнительный упор 20 входит в контакт с одним из кронштейнов 17 и при дальнейшем ходе происходит поворот кронштейна. При этом на оси 14 одновременно разворачивается квадрат 16 и продолговатая пластина 15. Фиксирующей пластиной 18 осуществляется фиксация положения шагового переключателя 12 при повороте на 90 .

Продолговатая пластина 15 переходит иэ вертикального в горизонтальное положение, вследствие чего опи- рающийся на нее откидной упор 11, смонтированный на оси 19, опускается,. свободно заходя перед находящимся в крайнем положении упором 10 зубчатой рейки 9, смонтированной в направляющих 8 и входящей в зацепление с венцовой шестерней б ° Крайнее положение зубчатой рейки 9 фиксируется конечным упором 13, установленным на портале.

При возврате переносной каретки

2 в исходную позицию зубчатая рейка

9 фиксатором крайнего положения удерживается на месте, в связи за счет движения переносной каретки 2 и взаимосвязи зубчатой рейки 9 с венцовой шестерней б происходит поворот этой шестерни, а вместе с ней и рамы 4 с захватными секциями 5. Диа5

50 метр венцовой шестерни и длина зубчатой рейки„ а также точка установки фиксатора крайнего положения подбираются так, чтобы при переходе переносной каретки из одного крайнего положения в другое осуществлялся разворот рамы 4 с захватными секциями 5 на 90

При обратном движении переносной каретки 2 зубчатая рейка 9 упирается в конечный упор 13, вследствие чего за счет ее взаимодействия с венцовой шестерней б осуществляется разворот рамы 4 с захватными секциями 5 на 90 в обратном направлении.

При взаимодействии дополнительного упора 20 с фиксатором конечного положения продолговатая пластина 15 переходит в вертикальное положение, вследствие чего откидной упор 11 выводится из зацепления с упором 10.и при очередном ходе переносной каретки 2 зубчатая рейка 9 свободно передвигается в направляющих 8, фиксируя тем самым положение венцовой шестерни 7, Смонтированный в направляющих22 подпружиненный упор 23 Г-образной формы служит для обеспечения фиксации положения рамы 4 с захватными секциями 5 при опускании их на позиции комплектования слоя садки и обжиговую вагонетку. При этом вертикальный упор 7 венцовой шестерни б выходит из направляющих

21 рамы 4, освобождая упор 23, который нод действием пружины поднимается и входит в направляющие 24 дополнительного фланца 25, жестко установленного на колонне 3. При поднимании захватов вновь осуществляется фиксация положения рамы 4 вертикальным упором 7 венцовой шестерни б.

Таким образом, конструкция садочной головки садчика кирпича на обжиговые вагонетки обеспечивает снижение. энергоемкости агрегата за счет исключения специального силового привода для разворота ра- ° ма с захватными секциями и использования для этой цели простой и надежной механической взаимосвязи от,дельных узлов. При этом обеспечивается четкий разворот на 90О каждого второго слоя садки. Одновременно упрощается конструкция садочной головки вследствие исключения специальных синхронизирующих устройств и систем энергообеспечения приводов механизма разворота захватов.
