Копировальное устройство к вырубному прессу с координатным столом

Копировальное устройство к вырубному прессу с координатным столом

Иллюстрации

Показать все

Реферат



КОПИРОВАЛЬНОЕ УСТРОЙСТВО К ВЫРУВНОМУ ПРЕССУ С КООРДИНАТШМ СГОЛОМ, электрически связанное с приводами перемещения координатного стола и рабочих органов пресса, содержащее шаблон-программоноситель с электроконтактами, каретку, несущую копирную головку, выполненную в виде трансформатора с ротором, установленным с возможностью вертикальиого перемещения, осна1ценного копирньм пальцем, и снабженную электроконтактами , установленньами с возможностью взаимодействия с электроконтактами шаблона-программоносителя, отличающееся тем, что, с целью расширения номенклатуры вырубаемых деталей путем обеспечения возможности перемещения рабочих органов пресса по криволинейной траектррии, копирный палец установлен с возможностью поворота вокруг верти кальной оси. :о :о :АР ОС) ;о

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

O9l - ПП

3(59 В 30 В 15 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H ABT0PCH0NIY СВИДЕТЕЛЬСТВУ (21) 3256978/25-27 (22) 06.03.81

" (46) 07.08.83. Вюл. 9 29 (72) Р.Д. Онохин и А.В. Морозов (71) Кировский. завод по обработке цветных металлов (53) 621.983.06-229.6(088.8) (56) 1. Ворошилов M,С. Проектирование и расчет следящих систем с программным управлением. Л., "Машиностроение", 1969, с. 167-168, рис; 50.

2. Руднев Ю.М-. Механизация и авто-. матизация листовой штамповки. М., "Майиностроение", 1975, с. 13-14 (пр6тотин). (54) (57) КОПИРОВАЛЬНОЕ УСТРОИСТВО

K ВЫРУВНОМУ ПРЕССУ С КООРДИНАТНЫМ

СТОЛОМ, электрически связанное с приводами перемещения коордийатного стола и рабочих органов пресса, содержащее шаблон-программоноситель с электроконтактами, каретку, несущую копирную головку, выпопненйую в виде трансформатора с ротором, уста-новленным с возможностью вертйкального перемещения, оснащенного копирным пальцем, и снабженную электроконтактами, установленными с возможностью взаимодействия с электроконтактами шаблона-программоносителя, о т л и ч а ю щ е е с я тем, что, с целью расширения номенклатуры вырубаемых деталей путем обеспечения возможности перемещения рабочих органов пресса по криволинейной траек- Я торин, копирный палец установлен с возьюжностью поворота вокруг вертикальной оси.

1033369

Изобретение относится к копировальным и следящим устройствам вы-. рубных прессов с коордииатным столом, применяемых при обработке материалов давлением,и может быть использовано для механизации и автомати- 5 эации процессов в различных отраслях машиностроения.

Известно копировальное устройство, электрически связанное. с приводами перемещения рабочих органов оборудо- Щ вания, содержащее копирную головку, выполненную в виде трансформатора, ротор которого оснащен копирным паль цем, установленным с воэможностью осевого перемещения g1 ). .,15

Недостатком известного копироваль- ного устройства является то, что оно не обеспечивает возможности управ-,. ления приводами перемещения координат horo стола вырубных прессов.

Наиболее близким к предложенному по совокупности существенных призна ков и достигаемому эффекту является копировальное устройство к вырубному прессу с координатным столом,, электрически связанное с приводами перемещения координатного стола и рабочих органов пресса, содержащее шаблон-программоноситель с электроконтактами, каретку, несущую копирную головку, выполненную в виде тран -30 форматора с ротором, установленным с возможностью вертикального перемещения, оснащенного копирным пальцем, и снабженную электроконтактами, установленными с возможностью 35 взаимодействия с электроконтактами шаблона-программоносителя 2 $

Однако это устройство позволяет вырубать детали ограниченной номенклатуры, так как не обеспечива- 40 ет возможности перемещения рабочих органов пресса по криволинейной траектории. !

Цель изобретейия - расширение номенклатуры вырубаемых деталей

45 путем обеспечения возможности перемещения рабочих органов пресса по криволинейной траектории.

Поставленная цель достигается тем, нто копирный палец установлен 50 с воэможностью поворота вокруг вертикальной оси.

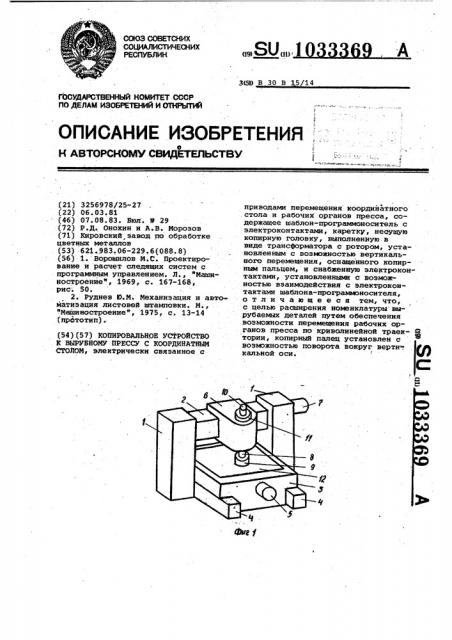

На фиг. 1 изображен пресс, общий вид, на Фиг. 2 - шаблон-пройраммоиоситель; на фиг. 3 — копировальная головка на фиг. 4 - принципиальная электрическая схема включения привода пресса.

Вырубной пресс, станина которого содержит две стойки 1, соединенные траверсой 2, оснащен координатным столом 3, расположенным на направляющих 4 и снабженным приводом 5.

На траверсе 2 смонтирована силовая головка.б и привод 7 перемещения силовой головки вдоль траверсы 2.

На шпинделе 8 силовой головки б жестко закреплен рабочий инструмент 9, главный.-привод 10 рабочего инструмента и привод 11 поворота рабочего инструмента 9. На координатном столе

3 крепится заготовка 12.

Пресс оснащен копировальным устройством,содержащим шаблон-.программоноситель 13, каретку 14, несущую копирную головку 15, в которой расположено электроконтактное устройство в виде подвижных нормально-разомкнутых электроконтактов 16, подключенных к цепи 17 главного привода 10 че. рез разъем б-б.

Копирный палец 18 закреплен на валу 19 шпонкой 20. Вал 19 жестко соединен с ротором 21 вращающегося трансформатора, выходная катушка которого подключена к системе 22 дистанционного управления приводом 11.

Шаблон-программоноситель 13 имеет закоординированные электроконтакты

23 и 24, по паре на каждую позицию.

Электроконтакты 24 вмонтированы в диэлектрическое основание 25 и соединены токопроводящей пластиной 26.

Шаблон-программоноситель 13 и каретка 14 размещаются на копирном столике 27. Копирная головка снабжена подпружиненными электроконтактами 28, Работа копировального устройства к вырубному прессу осуществляется следующим способом.

При перемещении оператором вручную копиркой головки 15 каретки 14 из одной позиции в другую в соответствии с шаблоном-программойосителем 13 происходит синхронное перемещение силовой головки б и стола

3 с заготовкой 12. При повороте копирной головки 15 вокруг своей оси на определенный угол происходит синхронный поворот рабочего инструмента 9 на тот же угол. В позиции вырубки оператор перемещает копирную головку 15 вниз вдоль вала 19 и замыкает контакты 16, 24 и 28.

Происходит включение главного привода и деталь вырубается.

Данное изобретение обеспечивает возможность перемещения рабочих органов пресса по криволинейной траектории.

1033369

М - М лпКерюуто Т

Составитель Г.- Свярнов

Техред Т.Фанта Корренторй. МакареНКо

Редактор О. Колесникова !

Заказ 5532/18 - Тираж 675 Подписное

ВНИИПИ Гоеударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. ужгород, ул. Проектная, 4
