Реферат



УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЛЕНТЫ КОНВЕЙЕРА, включающее уставов ленный по продольной оси очищаемой ленты источник горячего газа, расположенный у отверстия газонаправляющего канала, о т ли ч а ю ад а ес я тем, что, с целью повышения эффективности обогрева загрязненной поверхности ленты и предотвращения ее повреждений, газонаправляющий .канал выполнен в виде свернутого в трубу участка очищаемой ленты. 00 00 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) C11) 3Щ) В 65 6 45/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21 ) 34 306 94/. 2 7-03 (22) 22,04.82 (46) 07.08.83.. Вюл. Р 29 (72) Е.Г.Нохрин и В.В.Кохан (71) Институт горного дела (53) 621 ° 867.2(088.8) (56) 1.. Авторское свидетельство СССР

Р 433076 кл. В 65 G 45/00, 1971, 2. Авторское свидетелвство СССР

М.542700, кл. В 65 6 45/00, 1975 ..(прототип). (54) (57) УСТРОЙСТВО,11Л . О 1НСТКН

ЛЕНТЫ КОНВЕЙЕРА, включающее установ ленный по продольной оси очищаемой ленты источник горячего газа, расположенный у отверстия газонанравляющего канала, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности обогрева загрязненной . поверхности ленты и предотвращения ее повреждений, газойаправляющий ,канал выполнен в виде свернутого в трубу участка очищаемой ленты.

1033404

Изобретение относится к транспортной технике, а именно к ленточным конвейерам, транспортирующим налипающие и примерзающие к конвейерной ленте насыпные грузы.

Известен способ очистки ленты конвейера путем воздействия на нее газовой струей, направленной на лен,ту "o стороны йалипшего (намерзающегб) материала, а затем встряхивания ленты механическим .устройством (1).

Недостатком этого способа явля- ется низкая эффективность нагрева ленты в результате подсоса окружающего холодного воздуха и значитель- 1.5 ного рассеивания тепловой энергии при свободном обдуве плоской или желобчатой конвейериой ленты.

Наиболее близким к предлагаемо- . му по совокупности признаков и дос- О тигаемому результату является устрой- . ство для очистки ленты конвейера, включающее установленный по продольной оси очищаемой ленты источник горячего газа, расположенный у от- 25 верстия газонаправляющего канала, выполненного в виде кожуха, снабженного поддерживающими подвесками,.укрепленными с помощью регулировочных винтов на осях роликов, свободно 30 размещенных на холостой ветви ленты и посредством рычагов и упругих фиксаторов шарнирно соединенных с рамой конвейера, причем направляющий кожух выполнен из шарнирно соединенных секций 2 .

Недостатками. этого устройства являются повышенная трудоемкость обслуживания вследствие сложности устройства и низкая надежность его работы, высокая пожароопасность при 40 эксплуатации из-за большой тепловой инертности раскаленного металлического кожуха, который при остановке койвейера нагревает ленту до воспламенения. Кроме того, имеется опас- 45 ность механического повреждения лен-, ты направляющим кожухом. Йедостатки известного устройства проявляются в его сложности, обусловленной на:личием большого количества шарнирных соединений, рычагов и, прочих ре

1гулирующих устройств, топливного насоса для подачи топлива из нижерасположенной емкости, затрудняющей гцэоезд вблизи конвейера. НалиЧие большого количества несмазываемых винтов и шарниров в зоне высоких температур является фактором, сни» жающим надежность работы устройства, а необходимость постоянного наблюдеыия за работой устройства из-за вы- 60 сокой пожароопасности, частое прогорание кожуха и его ремонт определяют повышенную трудоемкость обслуживания устройства. Высокая пожароопасность устройства объясняется I 65 наличием большого количества раскаленного металла (кожух и. детали его крепления) вблизи ленты, которые при остановке конвейера нагревают ленту:до воспламенения, особенно лег-. ко происходящего в случае попадания на ленту топлива и масел. Кроме того, из-эа коробления деталей направляющего газы кожуха и их обгорания возможен их контакт с лентой во время работы .конвейера,что ведет к ее механическим повреждениям.

Описанные недостатки прототипа затрудняют эксплуатацию конвейера с устройством для подогрева ленты, снижают эффективность работы устройства .и подогрева ленты из-за невозможности регулярной, стабильной эксплуатации.

Целью изобретения является повышение эффективности обогрева загрязненной поверхности ленты и предотвращение ее повреждений.

Указанная цель достигается тем, что в устройстве для очистки ленты конвейера, включающем установленный по .продольной оси очищаемой ленты источник горячего газа, расположенный у отверстия газонаправляющего канала, газонаправляющий канал выПолнен в виде свернутого в трубу участка очищаемой ленты.

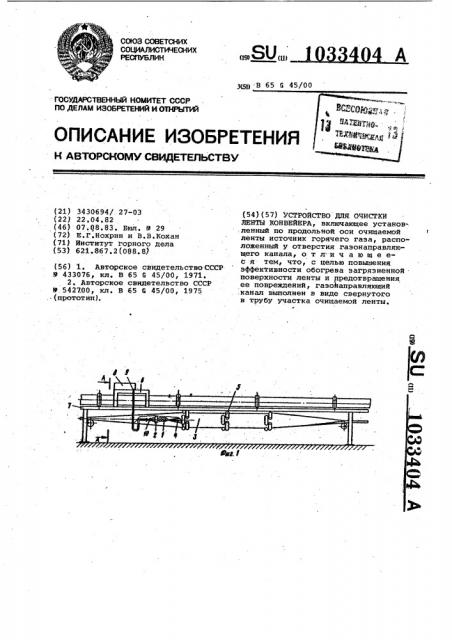

На фиг. 1 изображено устройство для очистки ленты конвейера, вид сбоку, на фиг. 2 . — разрез A-А на

Фиг. 1.

Устройство для очистки ленты конвейера содержит источник 1 горячего газа (например, горелку для сжигания жидкого или газообразного топлива), установленный по продольной оси.очищаемой ленты у отверстия ее свернутого в трубу участка, устройство 2 для обдува внутренней (рабочей) поверхности трубчатого участка ленты 3 горячей газовоздушной струей 4, направляющие ролики 5, площадку б, установленную на раме 7 конвейера, на которой расположен резервуар 8 для топлива, трубопровод 9 от резервуара к горелке, электромагнитный клапан 10, сблокирован" ный: с электроприводом конвейера для одновременного отключения.

Трубчатый участок ленты и источник горячих газов могут быть установлены как на нижней, так и на верхней ветви ленты конвейера. Частным случаем исполнения конвейера а подогревом ленты является установка источника горячих газов .у любого из двух отверстий трубчатого участка ленты (входного и. выходного) при перевороте ее на 180 .

Конвейер работает следующим образом.

При пуске конвейера включают электромагнитный клапан 10 и топливо

1033404

СОставитель П.Бибиков

ТехРед И.Тепер КОРРектоР А.Повх

Редактор С.Тимохина

Закаэ 5537/20 Тираж 949 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Nocasa, Ж-35, Раушская наб., д. 4/5

» « 4»»М» йв

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 иэ резервуара. 8 по трубопроводу 9 поступает в источник 1 горячего газа (горелку) и воспламеняется. Ьдновременно включают устройство 2 для обдува, создающее газовоэдушную струю 4, в которой происходит горение топлива. Установленный у отверс-. тия трубчатого участка ленты по его . оси источник горячих газов направляет гаэовоэдушную струю в трубчатый. участок ленты и обогревает ее внутреннюю поверхность. Длину трубчатого участка выбирают в зависимости от условий работы конвейера и необходимой степени нагрева ленты. Например, при скорости ленты 1 м/с . длина трубчатого участка может быть

3-5 м, а при скорости 5 м/с необхо-. дима длина 15-20 м . Кроме того, не- ° обходимся длина трубчатого участка принимается в зависимости от мощнос- 20 ти нагревателя (количества и температуры газов). Подсохший грунт отслаивается от ленты при ее разворачивании иэ трубчатой в плоскую, а к нагретой ленте не прилипает и влаж- .2 ный грунт.

Режим работы источника горячих газов может быть как постоянный, так и периодический, с различной продолжительностью, с автоматическим или ручным (из кабины машиниста Конвейера) упРаврением включением в работу и отключением, При использовании электроэнергии для нагрева воздуха источником тепла является электронагреватель,устанавливаемый на месте резервуара для топлива, а по трубопроводу 9 подают воздух к источнику 1 горячего газа и устройству 2 для обдува ленты. Электромагнитный клапан 10 . О при этом заменяют электромагнитным шибером, направляющим. горячий воздушный поток при остановке конвейера в сторону от ленты, так как электронагреватель после отключения е@е некоторое время продолжает нагревать воздух.

Поскольку s предложенном устрой- стве отсутствует .металлический кожух для направления горячих газов который при остановке ленты вызывает ее перегрев, а мелкие детали источника горячих газов остывают очень быстро и нетеплоемки, устройство безопасно в пожарном отйошении. Расположение топливного резервуара над рамой конвейера позволяет убрать иэ схемы питания источника горячих газов топливный насос и значительно упростить эксплуатацию конвейера, освободив проезды вдоль него. Уста-, новка источника горячих газов у отверстия трубчатого участка ленты конвейера дает воэможность испольэовать в качестве направляющего поток горячих газов кожуха саму обо греваемую ленту, что позволяет исклю- . чить термические и механические пов реждения ее деталями нагретого ко жуха. Кроме того, использование в качестве кожуха для направления горячих газов самой обогреваемой ленты позволяет исключить потери тепла через кожух, происходящие вследствие конвективного теплообме-, на с окружающим воздухом и прямую утечку. горячих газов через щель между кожухом и лентой, так как лента ва участке обогрева свернута в трубу без зазора между кромками, которые замыкаются внахлестку.
