Способ очистки водных растворов от ртути

Способ очистки водных растворов от ртути

Иллюстрации

Показать все

Реферат



СПОСОБ ОЧИСТКИ ВОДНЫХ РАСТВОРОВ ОТ РТУТИ путем пропускания через сорбент на основе силикагеля, содержащего серу, отличаюц и и с я тем, что, с целью повышения производительности процесса, используют сорбент с содержанием серы 1,2-3,2 мае. % и пропускают раствор при 2-10С. г л

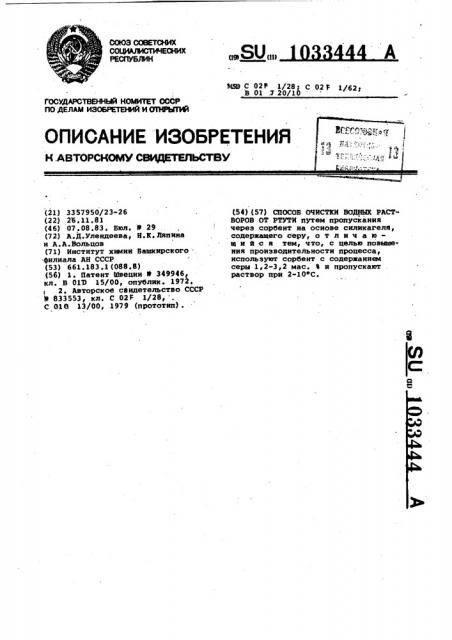

СООЗ СОВЕТСКИХ

ВИ Л ОП

РЕСПУБЛИК (1Е (В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(9 (21) 3357950/23-26 (22} 26 ° 11.81 (46) 07 08 83 Бюль Р 29 (72) А.Д.Улендеева, Н,K. Ляпина и А.А.Вольцов (71) Институт хани Ваыкирского филиала AH .СССР (53) 661. 183.1 (088 ° 8) (56) 1. Патент Швеции В 349946 кл. В ОП) 15/00, опублик. 1972.

2. Авторское свидетельство СССР

М 833553 кл. С 02F 1/28, С 016 13/00, 1979 (прототип) .

Заа С 02F 1/28 ° С 020 1/62, В 01 .Z 20/16 (.54) (57) СПОСОБ ОЧИСТКИ ВОДНЫХ PACT"

ВОРОВ ОТ РТУТИ путем пропускания через сорбент на основе силикагеля, содержащего серу, о т л и ч а ющ и N с я тем, что, с целью цовыае ния производительности процесса, используют сорбент с содержанием серы 1,2-3 2 мас. % и пропускают . раствор при 2-10 С.

1033444

Изобретение относится к способу очистки водных растворов от ртути и может быть использовано на производствах цветной металлургии и химической промышленности, сточные воды которых содержат ионы ртути. 5

Известен способ очистки водных растворов от конов ртути путем про пускания через уголь или полистирол, модифицированные,сероорганическими соединениями," например органическими 10 тиосоединениями (алкил-, алкенил-, арил- меркаптан, тиофенол) (,1) .

Недостатком этого способа является недостаточная степень очистки растворов от ионов ртути. 15

Наиболее близким к изобретению по технической сущности и достигаемо- му результату является способ очистки водных растворов от ртути, включающий пропускание раствора через сорбент на основе силккагеля с содержанием серы 0,1-7,0 мас. В, полученный обработкой силикагеля нефтяными серооргрническими соединениями с молекулярной массой 180-250 $2).

Недостатком известного с Особа

25 является невысокая производительность процесса . (незначительное количество очищаемого раствора) .

Белью изобретения является повышение производительности процесса очистки водных растворов от ионов ртути.

Ноставленная цель достигается тем, что согласно способу очистки водных растворов от ртути путем про- 35 пускания через сорбент на основе силикагеля, используют сорбент с содержанием серы 1,2-3,2 мас.Ъ и пропус-, кают раствор при 2-10 С.

При содержании серы в сорбенте 40 более 3,2 мас. % количество очищаемого раствора незначительно, Уменьшение содержания серы (менее

1,2 мас.Ъ) не приводит к увеличению объема очищаемого раствора.Для сохра- 45 кения стабильности сорбента по содержанию серы процесс приводит при

2-10 С, для получения серосодержащего сорбента используют концентрат серо" органических соединений с молекулярной массой 100-160, выделенный из бензиновых дистиллятов нефтей сульФ фидного типа сернокислотной экстракцией, который представ. пнет собой про дукт с содержанием общей серы 20,221,2 мас. % и сульфидной серы 16,818,4 мас. В.

Получают сорбент нанесением на силикагель ACE концентрата или раствора концентрата в пентане.

Сущность способа очистки состоит в следующем. Ртутьсодержащий раст- вор пропускают через две последовательно соединенные термостатируемые колонки, заполненные модифицированнни сероорганическими соединениями силикагелем с содержанием серы 1,23,2 мас, % при 2-10 С. Количество пропущенного раствора лимитируется степенью очистки 99,5-100% и остаточным содержанием ртути в очищенном растворе О; 004-0,005 г/л.

Регенерацию сорбента осуществляют 1 н соляной кислотой при 20 С.

Степень регенерации составляет 99,5%, После промывки водой сорбент вновь используют в технологии.

Пример . 9,38 г силикагеля

ACK прокаливают при 300 С в течение

6 ч, обрабатывают при встряхивании

1 ч 0,62 r концентрата сероорганических соединений с молекулярной массой 100-160 к содержанием общей серы 21,2 мас, % и выдерживают в течение 24 ч . Получают сорбент с содержанием серы 1,4 мас. Ъ.

2 л водного раствора, содержащего 100 мг/л оинов Hq, пропускают последовательно со скрростью 1 мл/мин через две колонки с 6 r полученного сорбента при 2 С. остаточное содержание ионов ртути

0,005 мг/л (степень очистки 99,995Ъ) .

Количество пропущенного раствора на 1 кг сорбента составляет 333 л.

Данные по производительности процесса очистки водного. раствора от ртути (количество очищенного раствора) при содержании серы в сорбенте

1,2-3,2 мас. В и температуре пропускания раствора 2-10 С представлены в табл.1

СРавнительные данные представленн в табл.2.

Данные показывают, что предложенный способ позволяет повысить производительность процесса в 3-5 раз, что к определяет его экономическую эффек тивность.

1033444

Т а б лица l.Количество очищенного раствора, л/кг сорбента, при исходной кенцентрации ионов ртути 100 Mr/ë, при температуре, С

308

192

5,3

251

270

272

338

280

1,4

6,2

255

304

272

lt6

7,1

262

220

241

1,8

8,0

2,0

8,9

190

224

201

128

134

2,4

- 152

10,7

80

2,8

12,4

56

3,2

14 ° 2

Таблица 2

Степень .

Очистки, %

Концентрация ртути в исходном растворе, мг/л

99,976

99,994

0,004

15,38

100,00

338,4

Известный 0,004

59,0

1166,6

3 33, 0

О, 004

0,005

99,967

99 995

15,38

100,00

Предложен ный

Составитель Н.Строганова

Редактор О. Половка ТехредМ.Гергель Корректор В.Бутяга

;Заказ 5546/22 Тираж 941 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 е

Содержание концентрата сероорганических соединений в адсорбенте, мас. Ъ

Содержание серы в сорбенте, мас.. Ф

Количество очищенного раствора, л/кг

Остаточное содержание ртути s растворе, мг/л
