Анкерная свая
Иллюстрации
Реферат
АНКЕРНАЯ СВАЯ, включающая полый ствол с проемами и вьвдвижные лопасти с упора в1 , расположенные в проемах ствола и шарнйрно прикрег ленные к нему, отлячающаяс я тем, что, с целью повышения сущей способности, свая снабжена Z-o6pa3MiM в плане толкателем и взаимодействующими с ним фигурными рычагами, из которых шарнйрно подсоединен к yncipis соответствующей лопасти. (Л 00 со :о 35
(!9) (И!
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ASTOPCHOMY СВИД2ТЕЛЬСТВУ- (21) 3412745/ 29-33 (22) 01.02.82 (46} 07 ° 08.83. Вюл. Р 29 (72) С.И .Мильковицкий и И.К.Григоренко (71) Механизированная колонна и 35
Треста "Югзапэлектросетьстрой" (53) 624.154. 39 (088. 83
56) 1. Авторское свидетельство СССР
В 690119, кл. E 02.1У- 5/54, 1979.
2. Авторское свидетельство СССР
9 894074 кл. Е 02 9 5/54, . Е 02.9 5 j80 1980 (прототип ).
З(5!! E 02 0 5/54 // Е 02 9 5/80 (54 ) (57) АНКЕРНАЯ СВАЯ, включающая полый ствол с проемами н выдвижные лопасти с упорамю, расположенные в проемах ствола и шарнирно прикрепленные к нему, о т л и ч а ю щ а яс я тем, что, с целью повышения не сущей способности, свая снабжена
7.-образным в плане толкателем и взаимодействующими с ним фигурными рычагами, каждый из которых шарнирно подсоединен к упору соответствующей лопасти.
1033636
Изобретение относится к строительству и предназначено для крепления преимущественно опор линий электропередач, Известная анкерная свая, включа» ющая полый ствол с проемами и расположенными в них шарнирно присоединенными к корпусу сваи выдвижными элементами,1 .
Недостатком известной конструкции является сложность изготовления и монтажа, особенно выдвижных эле» ментов.
Наиболее близким к изобретению по своей сущности и достигаемому результату является анкерная свая, включающая полый ствол с проемами и выдвижные лопасти с упорами, расположенные в проемах ствола и шар,нирно прикрепленные к нему (2
Недостатком известной анкерной сваи является невысокая несущая способность.
Целью изобретения является повышение несущей способности.
Указанная цель достигается тем, что анкерная свая, включающая полый ствол с проемами и выдвижные лопас ти с упорами, расположенные в проемах ствола и шарнирно прикрепленные к нему, снабжена .-образным s плане толкателем и взаимодействующими с ним фигурными рычагами, каждый из которых шарнирно присоединен к упору соответствующей лопасти.

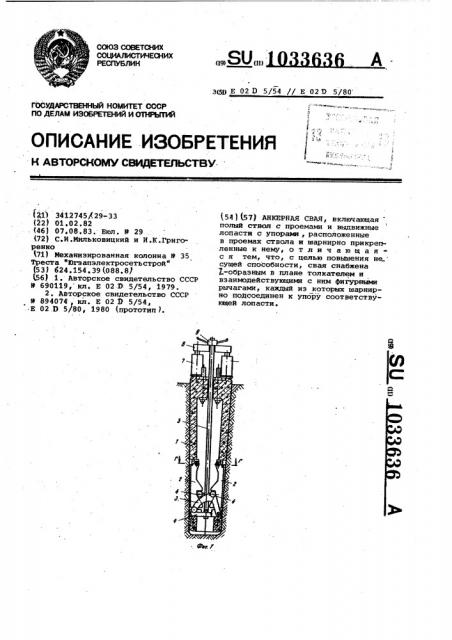

На фиг. 1 показана анкерная свая перед раскрытием лопастей (продольный разрез ;на фиг. 2 - то же, после раскрытия лопастей ; на фиг. 3полый ствол анкерной сваи (продояь» ный разрез j на фиг» 4 - то же, вид сверху; на фиг. 5 - то же, вид сбо ку; на фиг. 6 - разрез A-A на фиг. 5; на фиг. 7 - разрез В-В на фиг. 5," на фиг.в - разрез В-В на фиг.5 ; на фиг.9 - разрез Г-Г на
@иг, 1 на фиг. 10 - лопасть, вид сбоку на фиг. 11-- внд изнутри на
) ртлоскость лопасти на фиг. 12 - толУ, катель, вид сбоку „ на фиг, 13 - толкатель, план,на фйг. 14 - фигурный
5 рычаг в рабочем ноложении ", на фиг.15 фигурный рыЧаг, виб сбоку.
Анкерная свая состоит из полого ствола 1 (фиг. 1) .с выдвижными лопастями 2, которые снабжены фигур10 ными рычагами 3, взаимодействующими с лопастями 2 и с $-образным толкателем 4. Толкатель 4. перемещается тягой 5.Лопасти 2 свободно устанавливают в проемах 6 фиг. 3
)g "5)полого ствола 1. Тяга 5 перемещается гидродомкратами 7 посредством траверсы 8 и гайки 9. Полый ствол
1 анкерной сваи устанавливается в заранее выштампованное отверстие
s грунте. В случае работы сваи на знакопеременную нагрузку в проемы
6 устанавливается лопастной механизм, состоящий из указанных деталей 2 — 9, При этом конический по25 лый ствол 1 более эффективно. работает на сжатие, а гыдвижные лопасти 2 - на выдергивание, Лопасти 2 выдвигаются под действием фигурных рычагов 3, вэаимодЕйствующих с 7-образным толкатеЗО лем 4. После уетанонки лопастей 2 в проектное положение (фиг, 2 ) тяга 5 вывинчивается из толкателя 4 и вместе с гидродомкратами 7 и траверсой & используется для устаÇ5 нонки следующей сваи. При этом образный толкатель 4 остается между двумя фигурными рычагами 3 в качестве фиксирующего элемента.
Преимущество предложенной конст40 рукции заключается в том, что при выдвижении лопастей полый ствол дожимается до отказа, что препятствует расшатыванию анкерной сваи .при знакопеременных нагрузках.
1033636
1033636 фи4. 2
<А. xd
Составитель И. Перлов
Редактор Н.Пушненкова Техред И.Коытура КорректоР A.Èëüèí
Заказ 5577/31 Тираж 673 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Иосква, Ж-.35, Рауыская наб., д. 4/5
«««Ф
Филиал IIIIII "Патент", г. Ужгород, Ул. Проектная, 4
