Реферат



СОЮЗ ООВЕТСНИХ

СОЦИМИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU „„1033702

3(sD Е 21 В 2 /14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВ ГОРСНОЬЮ СВРЩЕтельСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3422571/22-03 (22) 12.02.82 (46) 07.08.83 Бюл. N 29 (72) Г.К. Ешимов (71) Белорусская геолого-гидрогеологическая экспедиция .(53) 622.243.64(088.8) (56) 1. Авторское свидетельство СССР

N 170439, кл. Е 21 В 25/00, 1965 °

2. Авторское свидетельство CCCP

М 448271, кл. Е 2 1 В 25/00, 1970 (прототип). (54)(57) 1. КЕРНОРВАТЕЛЬ, содержащии корпус с окнами, подвижную относитель-, но корпуса обойму и подпружиненные рычажки, закрепленные осями в обойме и расположенные в окнах корпуса, о тл и ч а ю шийся тем, что, с целью повышения надежности работы посредством облегчения раскрытия кернорвателя для извлеченич керна и его технического обслуживания, обойма выполнена с полыми ребрами и расположена на внешней поверхности корпуса, при этом рычажки закреплены внутри ребер

2. Кернорватель по и. 1, о т л и ч а ю шийся тем, что корпус выполнен с направляющими ребра обоймы выступами на внешней поверхности.

1033702

Изобретение относится к горному делу, к средствам для отделения и удержания керна, сформированного при бурении.

Известны кернорватели, содержащие корпус с обоймой и закрепленными на осях в обойме подпружиненными рычажками 1 )..

Недостатком таких кернорвателей является интенсивное разрушение кер- 10 на из-за постоянного скольжения рычажков по его поверхности в процессе вращения при бурении.

Более совершенны кернорватели, где рычажки при бурении не имеют контак- 15 тов с керном.

Известен также кернорватель, содержащий корпус с окнами, подвижную относительно корпуса кольцевую обойму и подпружиненные рычажки, закреплен- 20 ные осями B обойме и расположенные в окнах корпуса Г21.

Однако извлечение керна в этом кер- норвателе осложняется тем, что свободному перемещению рычажков препятст-25 вует вес керна. Кроме того, кернорватель закрытый с внешней стороны требует для контроля состояния и технического обслуживания частичной разборки, что в конечном итоге влияет на производительность и надежность работы.

Целью изобретения является повышение надежности работы посредством об35 легчения раскрытия кернорвателя для извлечения керна и его технического обслуживания.

Указанная цель достигается тем, что в кернорвателе содержащем корпус с окнами, подвижную относительно корпус обойму и подпружиненные рычажки, закрепленные осями в обойме и расположенные в окнах корпуса, обойма выполнена в полыми ребрами и расположена на внешней поверхности корпуса, при этом рычажки закреплены внутри ребер.

Кроме того, корпус выполнен с направляющими ребра обоймы выступами на внешней поверхности.

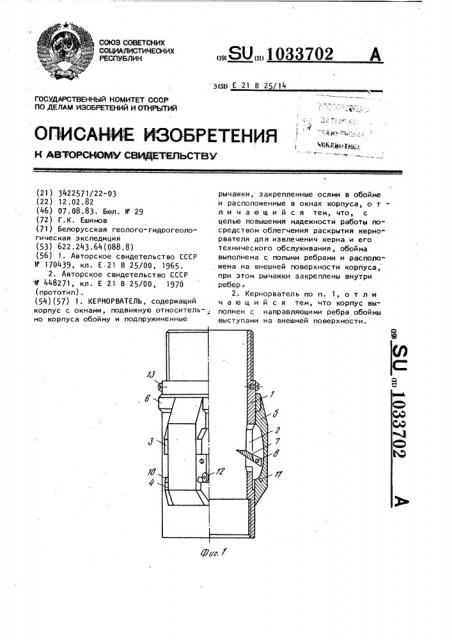

На фиг. 1 изображено предлагаемое устройство при бурении, вид сбоку; на фиг.. 2 - разрез А-А на фиг. 1; на фиг. 3 " вид Б на фиг, 2; на фиг. 4 устройство при извлечении керна, вид 55 сбоку; на фиг. 5 - этапы перемещения рычажка при движении обоймы относительно корпуса, вид сбоку, разрез.

Кернорватель (фиг. 1).состоит из корпуса 1 с окнами 2 и верхними 3 и нижними 4 направляющими выступами для ребер 5 обоймы 6, которая одета снаружи на корпус 1.

В полостях ребер 5 размещены подпружиненные рычажки 7 на осях 8, располагаемых в отверстиях 9. Для удерживания обоймы 6 в верхнем положении служит фиксатор 10, вставляемый в отверстие 11 ребра 5 и опирающийся концами на торцы нижних направляющих

4. Для удобства извлечения один из концов фиксатора выполнен в виде кольца 12. Удерживание обоймы на корпусе при бурении обеспечивается головками винтов 13.

Устройство работает следующим образом.

Перед спуском снаряда, включающего кернорватель между керноприемной трубой и коронкой, обойму 6 переводят в верхнее относител.ьно корпуса 1 положение и закрепляют фиксатором 10, вставляя его в отверстие 11 ребра 5.

При этом рычажки 7, отжимаемые пружинами, входят через окна 2 в полость корпуса 1 (фиг. 1 и 2). В процессе бурения рычажки 7 не препятствуют вхождению керна в полость керноприемной трубы, поворачиваясь вокруг осей 8. При подъеме рычажки 7, прижимаемые к керну пружинами, врезаются в него и удерживают от выпадения.

После извлечения снаряда из скважины фиксатор 1.0 вытаскивают из отверстия

11 ребра 5 и обойму 6 перемещают в направлении извлечения керна вниз до упора кольцом в торцы верхних направляющих 3. При этом рычажки 7 смещаются вниз 4, упираясь в кромки окон 2, поворачиваются вокруг осей 8, освобождая керн, который свободно выходит из полости керноприемной трубы (фиг. 4 и 5). После извлечения керна цикл повторяется. При необходимости:: замены рычажка, пружины или оси, обойму 6 с ребрами 5 снимают с корпуса, предварительно вывинтив удерживающие винты 13 и утопив рычажки 7 в полостях ребер 5. Такое выполнение обоймы

6 значительно облегчает процесс ремонта, так как.к рычажку 7 открыт доступ с трех сторон (фиг. 3). Кроме того, при бурении такая обойма не препятствует течению промывочной жидкости в затрубном пространстве.

Направляющие 3 и 4, торцы которых служат упорами для кольца обоймы 6

При использовании предлагаемого изобретения повышается ресурс кернорвателя благодаря улучшению условий ремонта и обслуживания.

1033702

Юи/д

«2

Составитель В. Акслер

Редактор А. Шандор Техред M,Êîàòóðà

Корректор В. Бутяга

Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5586/35

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 и фиксатора 10, предохраняют ребра 5 обоймы 6 от поломок при взаимодействии со стенками скважины.
