Устройство для разрушения полезного ископаемого в очистном забое

Устройство для разрушения полезного ископаемого в очистном забое

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ПОЛЕЗНОГО ИСКОПАЕМСаХ) В ОЧИСТНОМ ЗАБОЕ, включающее шорную ппатформу, установпенную на ней парЕишепьно груци забоя несущую раму с параллельными рядами буровга о и скапывающего инструмента, ориентированными .по высоте забс перпеноикулярно его груци, и привод перемещее НИИ опорной платформы вдоль забоя, отличающеес я тем, что с целью Обеспечения эффективной работы устройства в очистнсш забое переменной высоты и повышения производительности путим исключения холостого хода, несущая рама в вице параяцепь ных несущих/ ,-стоек, закрепленных mai шфно на (шорюй платформе, тяг, шаррирно свазываюишх сзтойкк между собой, и гидроцилинщэа иа.{енения угла накдсжа несущих стоек, при этом рядь скал ваюшего инструмента установлены иа боковых стойках по обе ст(оны цаитрапьных , на которых установлены ряды бурового инструмента, а число рядов скапывающего ин1 грумекта в два вышает число рядов бурового инструмен . f

COOS СОВЕТСКИХ

РЕСПУБЛИК (19) 011.l

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3432532/22-03 (22) 30.04.82 (46) 07.08,83, Бюл. _#_e 29 ,(72) М. И. Звонарев (53) 622.233.05 (088.8}.

{56) 1. Патент Франции % 2328838, кл. Е 21 . C 37/04, 1976.

2. Авторское свицетельство СССР

М 816223, кл. Е 21 C 37/02, 1979 (прототип) е (54) (57) УСТРОЙСТВО ДЛЯ РАЗРУ

ШЕНИЯ ПОЛЕЗНОГО ИСКОПАЕМОГО

В ОЧИСТНОМ ЗАБОЕ, включающее опор ную. платформу, установленную на ней параллельно груци забоя несущую раму с параллельными ряцами бурового и скалывающего инструмента, ориентированными по высоте забоя перпенцикулярно его груци, и привоц перемеще-.

3151) Е 21 С 37/02 E 21 С 27/14 н ия опорной платформы вцоль забоя, о т л и ч а ю щ е е с я тем, что; е целью Обеспечения эффективной работы устройства в очистном забое переменной высоты и повышения произвоцитепьности путем исключения холостого хоца, несущая рама выполнена в.вице параллель ных несущих.: стоек, закрепленных шарнирно на опорной платформе, тяг, шар рирно связывающих стойки межцу собой, и гицропилинцра изменения угла наклона несущих стоек, при этом рицы скалывающего инструмента установлены иа боковых стойках по обе стороны центральных, на которых установлены ряцы бурового инструмента, а число ряцов ска лывающего инструмента э цва раза прв вышает число ряцов бурового ииструмен.

f 10337

Изобретение относится к горному делу и может быть использовано при очна ной выемке полезного ископаемого .

Известно устройство для разрушения полезного ископаемого включающее раму, буровой инструмент с буровой штангой, силовой гицроцилинцр с распорными щетками, установленный на буровой штанге 1 j .

Оцнако устройство не может обеспр- 1О чить высокопроизводительную очистную выемку полезного ископаемого.

Наиболее близким к изобретению по технической сущности и цостигаемо» му резупьтаут является устройство дяя 15 разрушения полезных ископаемых в . очистном забое, включающее опорную платформу, установленную на ней параллельно груди забоя несущую раму с параллельными рядами бурового и скалывающего инструмента, ориентированны ми по высоте забоя перпендикулярного его груди, и привод перемещения опорной платформы вдоль забоя, при этом несущая рама жестко установлена на д платформе и снабжена покапизатором взрыва 2 .

Нецостатками известного устройства являются невозможность оперативного изменения высоты забоя и наличие холостого хоца при возврате устройства в исходное положение, что снижает произвоцительность работ.

Бель изобретения обеспечение эффективной работы устройства в очистном забое переменной высоты и повыццение произвоцительности путем исключения холостого хоца.

Для достижения указанной цели в устройстве для разрушения полезного ископаемого в очистном забое, включающем опорную платформу, установленную на ней параллельно груди забоя несущую раму с параллельными ряцами бурового и скалывающего инструмента, ориентированными по высоте забои перпендикулярно его груци, и привод перемещения опорной платформы вдоль забоя, несущая рама выполнена в виде параллельных несущих стоек закрепленных шарнирно на опорной платформе, тяг, шарнирно связывающих стойки межцу собой,, и гицроцилинцра изменения угла наклона несуших стоек, при этом ряды скалываючцего инструмента устаиовлены на боковых стойках по обе стороны центральных, на которых установлены ряды бурового инструмен30

31 1 та, а число рядов скалывающего инструмента в цва раза превышает число рядов бурового инструмента.

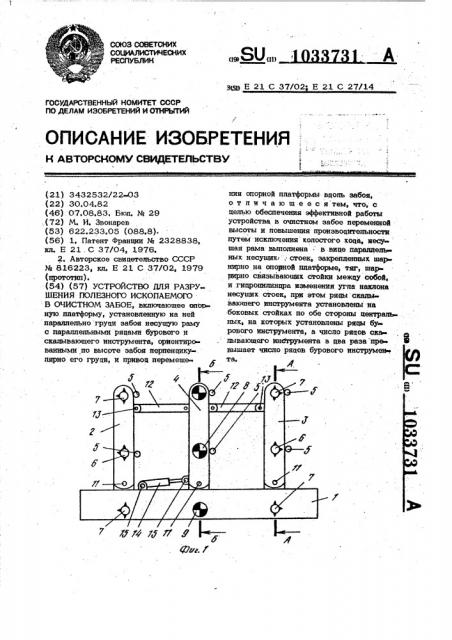

На фиг. 1 схематически изображено устройство се-.ñòîðîíû груди очистного забоя, общий вид на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - пред» лагаемое устройство, виц сверху.

Устройство цля разрушения полезно го ископаемого в очистном забое со-. держит опорную платформу 1, на которой установлены боковые 2 и 3, а также центральная 4 стойки. На стойках 2 - 4 закреплены разцвижные гицроцилинцры 5, штоки которых скреп лены с корпусами раскалывающего ин» струмента (например, гицрокпиньев 6 и 7 на концевых стойках 2 и 3) и привоцами буровых головок 8 и 9 (на центральной 4 стойке). Конструктивно гидроклинья 6 и 7 оцинаоквы и прецставпяют собой цилинцрический жесткий корпус с продольными щелями, в которых размещены распирающие пластины.

Буровые головки 8 и 9 оцинаковы и прецставляют из себя сверла с электрическим приводом, короткой штангой, и буровой коронкой, диаметр которой не меньше внешнего диаметра гицроклиньев.

Крайние гицроклинья 7 и крайние буровые головки 9 (т.е. самые верхние и самые нижние) установлены так, что при работе их концы заглубпяются в пороцы кровли и почвы, что обеспе чивает разрушение полезного ископаемого по всей мощности (фиг. 2 и 3}, причем нижние гицрокпинья 7 и нижние буровые головки 9 размещены в полостях 10 опорной платформы 1, что позволяет максимально приблизить их к почве очистного забоя. Расстояния межцу концевыми 2 и 3 и центральной 4 стойками, а также расстояния межцу гидроклиньями и буровыми головками в пределах кажцой стойки не должны превышать максимально возможной глубины бурения. Концевые стойки 2 и 3 и центральная стойка 4 установлены М горизонтальных осях 11, закрепленных на опорной раме 1, причем центральная стойка 4 соецинена с концевыми стойками 2 и 3 тягами 12 с шарнирами 13 на концах, а с опорной рамой она соединена посрецством поворотного гидроцилиндра 14 с шарни.рами 15 на концах.

3 10337

Прецпагаемое устройство работает спецующим образом .

В исхоцном цопожении устройство находится у боковой границы очистного забоя, расстояние от которой цо буровых головок 8 и 9 не превышает возможной гпубины бурения. При этом разцвижные гицроципинцры 5 стоек 24 максимально разцвинуты, а потому концы гицрокпиньев 6 и 7 и буровых t0 гоповок 8 и 9 не выступают за пре» цепы ппоскости, образованной внешне ми сторонами стоек 2 - 4. Включают приводы буровых гоповок 8 и 9 и вкпк чают на сцвижение, соециненные с ни- 15 ми, разцвижные гицроцилинцры 5, в резупьтате чего в груци забоя выбури ваются ципинцрические полости { шнуры).

После цостижения проектной глубины бурения включают привоцы буровых щ головок 8 и 9 и включают на разцвижку разцвижные гицроципинцры 5, тем самым извлекшот буровые головки 8 и 9 из пробуренных полостей. йапее включают привоц перемещения д опорной платформы {не показан) и пер мешают его вцопь груци забоя на раостояние, равное расстоянию межцу цент» ральной стойкой 4 и концевой стойкой 2

{на фиг. 4 устройство перемещаюг спева направо), вспецствие.чего гидроклинья 6 и 7 концевой стойки 2 оказываются точно против пробуренных перец этим полостей. Затем включают на сдвижку разцвижные гицроцилинцры 5, закрепленные на концевой стойке 2 и

35 центрапьной стойке 4, и включают при воды буровых головок 8 и 9, при этом гицроклинья 6 и7 стойки 2 зацвигаются в пробуренные перец этим попости,а буровые го40 ловки 8 и 9 начинают выбуривать слецующий ряц полостей. Посце того,как гицрокпинья 6 и 7 стойки 2 полностью вхоцят в про

Ю буренные перец этим шнуры, их включают в работу, за счет чего они отры31 4 вают, обрушая в сторону обнаженного пространства, блок полезного ископае мого, высота которого равна мощности пласта попезного ископаемого, а шири» на и длина равны гпубине бурения. За это время буровые головки 8 и 9 выбуривают спецуюший ряц полостей. Да лее опять включают на разцвижку разц

-вижные гицроцнпинцры 5, за счет чь» го гицроклинья 6 и 7 концевой стой ки 2 и буровые головки 8 и 9 центробежной стойки 4 возвращаются в исхоцное попожение. Затем устройство перемещают на новое место и все повторяется.

При цвижении устройства в обратном

Ъ налравпении все процессы аналогичны, за искпючением того,что гицрокпинья 6 и 7 концевой стойки 2 не зацействуют, тогца как гицроклинья 6 и 7 концевой стойки 3 испопьзуются в работе.

При уменьшении вынимаемой мощности пласта полезного ископаемого умещ шают вепичину захвата устройства по высоте, цдя чего вкпючают на сцвижение поворотный гицрош пинцр 14, что заставпяе2 стойку 4 повернуться вок руг горизонтальной оси 11, при этом она посрецством тяг 12 увлекает за собой и обе концевые стойки 2 и 3, которые оциовременно с ней поворачиваются вокруг своих осей ll на такой же угоп, как центральная.

Шарниры 13 на концах тяг 12 и шарниры 15 иа концах поворотного гицроиицинцра 14 исключают возмож ность появпения иэгибных нагрузок в стыковых узпах, тем самым обесп чивают возможность поворота вертикаль ных стоек 2 - 4.

Изобретение может использоваться в большом циапазоне мощностей ппаста полезного ископаемого, при этом за счет исключения холостого хоца повышается произвоцитепьность разработки.

10 33731
