Реферат



СПОСОБ ИСПЫТАНИЯ НА РЕЛАКСАЦИЮ НАПРЯЖЕНИЙ ПРИ ИЗГИБЕ , заключающийся в том, что кольцевой образец с прорезью нагружают с помощью вставленного в прорезь клина, выполненного из двух частей с прокладкой между Ш1МИ, выдерживают образец под нагрузкой и определяют величину релаксированного напряжения, отличающийся тем, что, с целью п вышения точности путем обеспечения непрерывного определения величины релаксированного напряжения, в процессе выдержки под нагрузкой протяпгивают прокладку между частями клина с постоянной скоростью и непрерьтно измер5пот необсодимое для ее протяжки усилие, по величине которог о с учетом коэффициента трения между прокладкой и частями клина судят о величине релаксированного напряжения.

СОЮЗ СОВЕТСКИХ

COLIHAËÈCTÈ×ЕСНИХ

РЕСПУБЛИН ()9) (И) А )) С. 01 М 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н AST0PCH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ)Й КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfTHA (2Ц 3431291/25-28 (22) 29. 04. 82 (46) 07.08.83. Бюл. hb 29 (72) Е. М. Варушкин и В. П. Булдаков (53) 620. 174 (088.8) (56) 1. Авторское свидетельство СССР

М 896489, кл. (;,,01 М 3/20, 1977 (прототип). (54) (57) СПОСОБ ИСПЫТАНИЯ НА

РЕЛАКСАЦИЮ НАПРЯЖЕНИЙ ПРИ ИЗГИБЕ, заключающийся в том, что кольцевой образец с прорезью нагружают с помощью вставленного в прорезь клина, выполненного из двух частей с прокладкой между ними, выдерживают образец под нагрузкой и определяют величину релаксир ванного напряжения, о т л и» ча ющий с ятем, что, с иельюповышения точности путем обеспечения непрерывного определения величины релаксированного напряжения, в процессе выдержки под нагрузкой протягивают прокладку между частями клина с постоянной скоростью и непрерывно измеряют необходимое для ее протяжки усилие, по величине которог о с учетом коэффициента трения между прокладкой и частями клина судят о величине релаксированного напряжения.

Ф 10

Изобретение относится к испытатель-

I ной технике, а именно к способам испытания на релаксацию напряжений при изгибе, Известен .способ испытания на. релаксацию напряжений при изгибе, заключакбцийся в том, что кольцевой Образец с прорезью нагружают с помощью вставленного в прорезь клина, выполненного из двух частей с прокладкой между ними, выдерживают образец под нагрузкой и определяют величину релаксированного напряжения путем периодического приложения к концам образца раздвигающей их силы при пОмОщи тяг и фиксирования величины этой силы в момент нарушении контакта между образцом и клином (1 ) . Недостатком известного способа является низкая точность, обусловлениая, невозможностью непрерывного определения релаксированного напряжения.

Цель изобретения - повышение точности путем обеспечения непрерывного определения величины релаксированного ,. налряжения.

Указанная цель достигается тем, что сОгласнО .спосОбу испытания II& релак садню напряжений при изгибе, заюпочающемуся в том., что кольцевой образец с прорезью нагружают с помощью вставленного в прорезь клина, выпопненного из двух частей с прокладкой между ними, выдерживают образец под нагрузкой и определяют величину релаксированного напряжения, в процессе выдержки под нагрузкой протягивают прокладку между частями клина с постоянной скоростью и непрерывно измеряют необходимое для ее протяжки усилие, ло величине котороI го с учетом коэффициента трения между прокладкой и частями клина судят о величине релаксированного напряжения.

33918 2

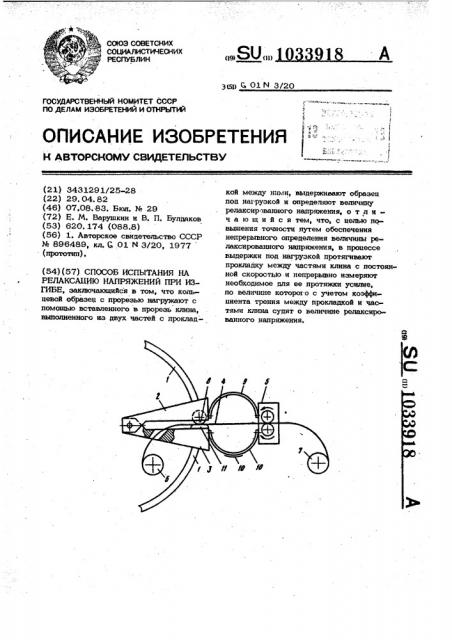

На чертеже изображена схема, реализующая предлагаемый способ.

Способ осуществляют следующим образом.

Кольцевой образец 1 с прорезью нагружают при помощи вставленного в прорезь клина, выполненного иэ двух частей

2 и 3, шарнирно соединенных между собой. Между частями 2 и 3 клина раэf0 мешают прокладку, выполненную, например, в виде ленты 4, которую протягивают с постоянной скоростью между частями 2 и 3 клина при помощи лентопротяжного механизма 5. При этом лента

1у 4 сматывается с подающего барабана

6 на приемный барабан 7. Расклиниваю=. щее усилие в образце 1 через направляющий ролик 8 создает контактное давление на ленту 4. Необходимое для про20 тяжки ленты 4 усилие измеряют при помощи упругого элемента 9, тензометрического преобразователя 10 и регистрирующего прибора (не показан) с учетом коэффициента трения между лентой 4. у5 и подложкой . 11, размещенной на части

3 клина, причем ленту 4 и подложку 11 выполняют из материалов со стабильной зависимостью коэффициента трения от величины контактного давления. По диаграмме усилие протяжки - время, записанной регистрирующим прибором, и известной зависимости коэффициента трения между лентой 4 и подложкой 11 от величины контактного: давления судят о величине релаксированного напряжения в кольцевом образце 1 непрерывно в процессе испытания.

Протягивание прокладки с постоянной скоростью и измерение усилия протяжки с учетом коэффициента трения между проклад койй и частями клина позволяют определять непрерывно величину релаксированного напряжения в кольцевом образце и повысить точность испытания.
