Способ ультразвукового контроля качества эластомеров

Способ ультразвукового контроля качества эластомеров

Иллюстрации

Показать все

Реферат



1. СПОСОБ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ КАЧЕСТВА ЭЛАСТОМЕРОВ по авт.св. If 9Т7073, о и ч а ю - |Д и и с я тем, что, с целью повышения информативности контроля композиции на основе низкомолекулярных каучуков за счет определения содержаний газовых включений и качества смешения , дополнительно проводят измерения амплитуд прошедших сигналов при фиксированном значении давления, отличном от нормального, и судят по соотношению амплитуд, измеренных для двух значений давлений на одной из баз, о содержании газовых включений а по всем четырем амплитудам и значениям давлений с учетом значения коЭ (М)ициеИта затухания сигналов при нормальном давлении - о качестве смешения. 2. Способ по п.1, о т л и ч а ю щ и и с я тем, что второе значение давления выбирают таким, при кото (Л С ром амплитуды прошедших сигналов будут максимальны. CD Cin

, СОКИ СОВЕТСКИХ

NO

РЕСПУБЛИК ае а11

G o1 н 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOM_#_f ET СССР

ПО ДЕЛАМ ИЗ06РЕТЕНИЙ И ОТНРЫТИЙ.(61); 917073 (21} 3406584/25-28 (22):09.03.82 (46) 07.08.83 Бюл. и 29 (72).С.Г.Савватеев, В.B.Богданов, В.Н,Красовский и Г.И.Жуков (71) Ленинградский ордена Октябрьской

Революции и ордена Трудового Крас,ного Знамени технологический институт им.ленсовета (53) 620.179.16(088.8) .{5б) 1. Авторское свидетельство СССР

М" 917073, кл. G 01 N 29/00, 1982 (прототип), (54)(57) 1. спосоБ ультРАзвукоВого

КОНТРОЛЯ КАЧЕСТВА ЭЛАСТОИЕРОВ по авт.св.: И 917073, о т л и ч а юшийся тем, что, с целью повыше" ния информативности контроля композиций на основе низкомолекулярных каучуков за счет определения содержаний газовых включений и качества смешения, дополнительно проводят измерения амплитуд прошедших сигналов при фик" сированном значении давления, отличном от нормального, и судят по соотношению амплитуд, измеренных для двух значений давлений на одной из баз, о содержании газовых .включений, а по всем четырем амплитудам и значениям давлений с учетом значения коэффициента затухания сигналов при нормальном давлении - о качестве смешения.

2. Способ по п.1, о т л и ч а юшийся тем, .что второе значение давления выбирают таким, при котором амплитуды прошедших сигналов будут максимальны, 1033952

45

Изобретение относится к испытаниям и измерениям и может быть исполь- зовано для неразрушающего контроля качества эластомеров,в частности композиций на основе низкомолекулярных каучуков, с помощью ультразвука.

По основному авт.св. СССР 11 917073 известен способ ультразвукового контроля качества эластомеров, заключающийся в том, что образец из эластоме" ра в вязкопластическом состоянии до его вулканизации или отверждения прозвучивают на двух базах, измеряют амплитуды прошедших сигналов и время их распространения и определяют скорость распространения и коэффициент затухания ультразвуковых колебаний, по которым путем сравнения с эталонными значениями судят о качестве эластомера (1 ).

Однако данный способ характеризуется недостаточной информативностью контроля композиций на основе низкомолекулярных каучуков в связи с невозможностью определения содержания газовых включений и качества смешения которые влияют на качество готового материала, так как могут привести к образованию дефектов структуры.

Цель изобретения — повышение информативности контроля композиций на основе низкомолекулярных каучуков за счет определения содержания газовых включений и качества смешения.

Поставленная цель достигается тем, что в способе ультразвукового контроля качества эластомеров дополнительно проводят измерения амплитуд прошедших сигналов при фиксированном значении давления, отличном от нормального и судят по соотношению амплитуд, измеренных для двух значений давлений на одной из баз, о содержании газовых включений, а по всем четырем амплитудам и значениям давлений с учетом значения коэффициента затухания сигналов при нормальном давлениио качестве смешения.

Второе значение давления выбирают таким, при котором амплитуды прошедших сигналов будут максимальны.

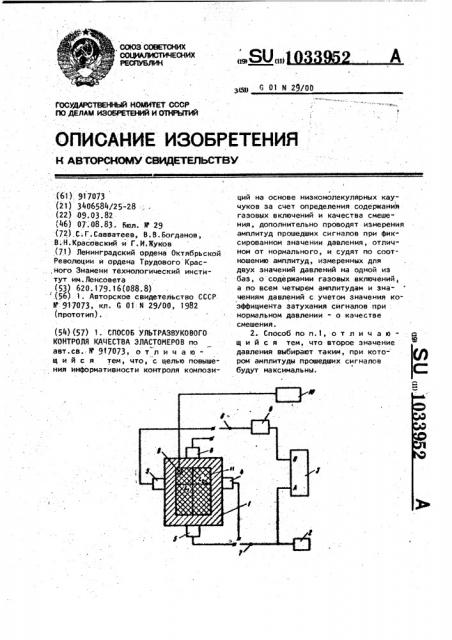

На чертеже представлена схема устройства, реализующеro предлагаемый способ.

Устройство содержит ячейку 1, генератор 2 импульсов, измерительный.прибор 3, излучатель 4, приемник 5, усилитель б, переключатели 7 и 8,, датчик 9 и измеритель 10.

Способ осуществляют следующим образом.

В ячейку с размерами L, и L, помещают контролируемую композицию

11. При контроле электрический сигнал заданной частоты и длительности с

10 генератора 2 импульсов одновременно подают на вход А измерительного прибора 3 и на один из излучателей 4, излучаемые, последним ультразвуковые колебания принимают соответствующим

15 данному излучателю приемником 5, электрический сигнал с которого после усиления усилителем б подают на вход

В измерительного прибора 3, с помощью которого измеряют амплитуду и время

20 распространения принятых сигналов.

С помощbe переключателей 7 и 8 измерения осуществляют на другой базе. 3атем изменяют давление, действующее на контролируемую композицию, сохра25 няя базы измерения L,„ „и L, неизменными, измеряют его с помощью датчика 9 и измерителя 10 и для нового зна. чения давления проводят аналогичные измерения. Рассчитывают коэффициент

ЗО К, характеризующий количество газо вых включений, и коэффициент о -рред характеризующий качество смешения, по следующим формулам; (1) (2) (40 ЫпРе =ОЕ.(, ) (р (где Р<, Р2 - значения давлений;

u„, 02 — значения амплитуд,прошедших одну из баз сигналов при значениях давлений Р1 и Р 2 соответственно;

oL<(P ) - коэффициент затухания сигналов при нормальном давлении;

К (1 l,t<(42)- значения коэффициентов, характеризующих количество газовых включений,определенное для соответствующих баз l, и l формула для расчетами является

Ррвд приближенной и получение для условия 2

1033952
