Реферат



()9) (И«

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(50 Н 01 Н 47 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3376200/24-07 .(22) 04 ° 01 ° 82 . (46) 07.08. 83. Бюл. Р 29 (72) Е.П.Воинов и С.И;Саксеев (53) 621.318.56-5(088.8) (56) 1. Авторское свидетельство СССР Ф 535618, кл. Н 01 Н 47/00, 1978.

2. Авторское свидетельство СССР

9 328462, кл. Н 05 К 10/00, 1970. (54) (57) РЕЛЕЙНО-KOHTAKTHOE УСТРОЙСТ. ВО, содержащее основное и резервное двухобмотбчные реле с одним переключающим контактом каждое, о т. л ичающее с я тем, что, с целью повыаения надежности его в работе, в устройство введены два селектора импульсов по длительности, датчик тока, инвертор и две схемы И, причем неподвижные контакты переключающих контактов основного и резервного двухобмоточных реле попарно объединены, подвижный контакт переключающего контакта основного двухобмоточного реле соединен с сигнальным входом устройства, подвижный контакт переключающего контакта резервного двухобмоточного реле подключен к выходу устройства и к входу датчика тока, выход которого соединен с одним из входов одной .из схем И непосредственно и «»""--, одним из входов другой схемы И через инвертор, другой вход одной схемы И соединен с входом выключения устройства, другой вход другой схемы И подключен к входу включения устройства, выход одной схемы И подключен к обмотке выключения основного двухобмоточного реле непосредственно и через один из селекторов импульсов по длительности — к обмотке включения ре- ю зервного двухобмоточного реле, выход

Другой схемы И соединен с обмоткой включения основного двухобмоточного реле непосредственно и через другой селектор импульсов по длительностиФ» с обмоткой выключения резервного двухобмоточного реле.

1034091

Указанная цель достигается тем, что в релейно-контактное устройство, содержащее основное и резервное двухобмоточное реле с одним переключаю- 35

;щим контактом каждое, введены два

4 селектора импульсов по длительности, датчик тока, инвертор и две схемы И, причем неподвижные контакты переключающих контактов основного.и резерв- 40 ного двухобмоточных реле попарно объединены, подвижный контакт переключающего контакта основного двух- . обмоточного реле соединен с сигнальным входом устройства, подвижный кон-45 такт переключающего контакта резервного днухобмоточного реле подключен к выходу. устройства и к входу датчика тока, выход которого соединен с одним из входов одной из схем И непосредственно и с одним из входов другой схемы И через инвертор, другой вход одной схемы И соединен с входом выключения устройства, выход одной схемы И подключен к обмотке выключения основного двухобмоточного реле непосредстненно и через один из селекторов импульсов по- длительности к обмотке включения резервного двухобмоточного реле, выход другой схемы И соединен с обмоткой включения 60 основного двухобмоточного реле непос редственно и через другой селектор импульсов по длительности — с обмот— кой выключения резервного двухобмо-. точного деле. 65

Изобретение относится к автоматике и может быть использовано для создания релейных схем с высокой надежностью н различных автоматических устройствах.

Известно релейно-контактное устройство, содержащее основное и резервное реле, обмотки которых соединены параллельно, а контакты - по мостовой схеме 513.

Недостатком известного устройства 10 является то, что при его переключени-. ях происходит переключение контактов как основного, так и резервного реле, что приводит к его преждевременному износу и снижению надежности устрой- 15 ства в целом.

Известно релейно-контактное устройство, содержащее основные .и резервные реле, в которое с целью повышения надежности, введены блокирующие элементы и реле, которые работают при отключении резервируемых реле для профилактики.или ремонта 2 .

Недостатком данного устройства является то, что оно обладает недостаточной надежностью, так как не позволяет определять момент отказа резервируемых реле и осуществлять автоматическое подключение резерва.

Цель изобретения — повышение надежности устройства. 30

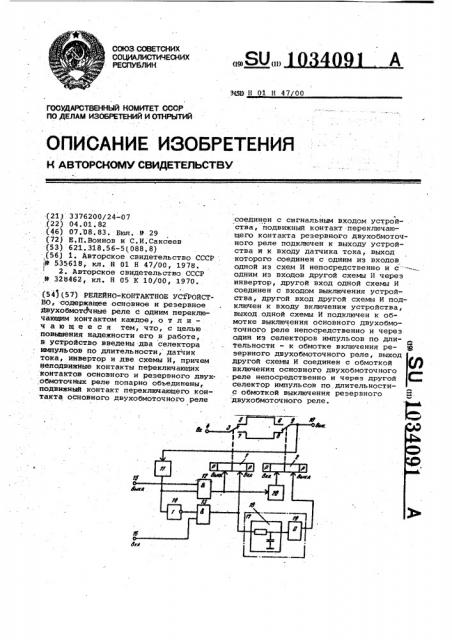

На чертеже иэобра ана структурная схема предлагаемого релейно-контактного устройства.

Устройство содержит основное реле

1 и резервное реле 2, Подвижный контакт 3 основного реле 1 соединен с сигнальным входом 4 устройства. Размыкающий контакт 5 основного реле 1 соединен с замыкающим контактом б резервного реле 2, а замыкающий контакт 7 основного реле 1 соединен с размыкающим контактом 8 резервного реле 2. Подвижный контакт.9 резервного реле 2 соединен с выходом устрой- ства 10 и с входом датчика. 11 тока, выход которого подключен к первому входу первой схемы И 12 непосредственно, а к первому входу второй схемы И 13 - через инвертор 14. Второй вход первой схемы И 12 соединен с входом.15 выключения устройства, а второй вход второй схемы И 13 — с входом 16 включения устройства. Выход первой схемы И 12 подключен к обмотке выключения основного реле 1 И через первый селектор 17 импульсов по длительности, состоящий иэ интегрирующей кС-цепочки 18 и триггера

19 Шмитта, к обмотке включения резервного реле 2. Выход второй схе-. мы И 13 подключен к обмотке включения основного реле 1 и через второй селектор 20 импульсов по длительности, выполненный аналогично селектору

17, — к обмотке выключения резервного реле 2.

Устройство работает .следующим образом.

Сигнал включения поступает на вход второй схемы И 13. На другой вход этой схемы приходит разрешающий потенциал с выхода инвертора 14.Сигнал с выхода схемы И 13 поступает на обмотку нключения основного реле

1, его контакты 3 и 7 замыкаются и сигнал с входа 4 устройства проходит на его выход 10, где он воспринимается датчиком 11 тока. В качестве датчика 11 тока может быть использован оптронный переключатель, например микросхема 249ЛП1. С появлением напряжения на выходе датчика 11 тока, напряжение на выходе инвертора 14 пропадает, вместе с ним пропадает напряжение на выходе схе1лы И 13. Постоянная времени интегрирующей ЯС-цепочки 18, входящей в состав селектора 17 импульсов по длительности, выбрана так, что время нарастания напряжения на ее выходе до величины, равной порогу срабатывания триггера

19 Шмитта больше, чем время, необходимое на переключение основного реле

1. Таким образом, селектор 17 пропускает на выход только импульсы, длительность которых больше установленного значения, что имеет место при отказе основного реле 1. Аналогично

1034091

Составитель А.Каретников

Редактор Ю.Середа Техред М.Костик Корректор М. Демчик

Заказ 5á34/54 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 пройсходит и выключение устройства: сигнал выключения через схему И 12 воздействует на.обмотку выключения основного реле 1 до тех пор, пока контакты 3 и 5 не разомкнутся и не .пропадет напряжение на выходе датчика 5 . 11 тока, поступающее на второй вход схемы И 12. Селектор 20 импульсов работает так же, как и селектор 17 и при нормальном срабатывании основного реле 1 на размыкание не пропускает импульс напряжения с выхода схемыИ 12 на обмотку резервного реле 2. Таким образом, при нормальной работе основного реле 1 длительность импульсов на выходах схем И 12 и 13 недостаточ- 15 . на для того, чтобы они могли пройти через селекторы 17 и 20 на обмотки резервного реле 2. В том случае если при поступлении соответствующего сиг-. нала переключение основного реле 1 2О не происходит, сигнал через один из селекторов 17 или 20 поступает на соответствующую обмотку резервного реле

2, которое производит требуемую коммутацию цепи 4-. 10. 25

Предлагаемое устройство обладает более высокой надежностью по сравнению с известными аналогичными устройствами.."-:-..о связано с тем, что до выхода иэ строя основного реле резерв-, ное реле не переключается, и, следовательно, не происходит износ его контактов. При отказе основного реле в положении "включено" коммутация сигнальной цепи будет производиться при помощи резервного реле, причем включение его в работу происходит автоматически беэ участия оператора.

В известном релейно-контактном устройстве, ббмотки и соответствующие контакты основного -и резервного реле соединены попарно параллельно, т .е. происходит одновременное переключение как основного, так и резервного реле. При этом среднее время безотказной работы устройства составит

1,5 Tä, где Т„ — среднее время безотказной работы реле, в то время, как для предлагаемого устройства среднее время безотказной работы будет равным 2То. Вероятностью отказа логической части релейно-контактного устройства здесь можно пренебречь, так как при выполнении ее на интегральных микросхемах ее надежность на 2-3 порядка выше, чем надежность электромагнитных реле.
