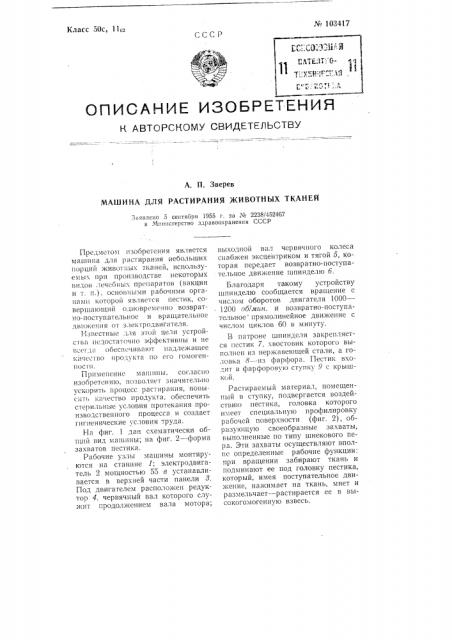

_#_. 103417

Класс 50с, 11вз

ССС Р

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. П. Зверев

МАШИНА ДЛЯ РАСТИРАНИЯ 7КИВОТНЫХ ТКАНЕЙ

Заявлено 5 сентября 1955 г. за Ме 2238/452467 в Министерство здравоохранения СССР

Предметом изобретения является машина для растирания небольших порций живот«ых тканей, используемых при производстве некоторых видов лечеоных препаратов (вакцин и т. и.). основными рабочими органам«которой является пестик, совершающий одновременно возвратно-поступательное и вращательное двнже1«тя от электродвигателя.

Известные для этой цели устройства недостаточно эффективны и не все: дя обеспечнвякп. «ядлежящее кйчсство «родукта по его гомогенпосп«

Приме«ение машины, согласно изооретению, поиио7НВТ значительно ускорить процесс растирания, повыс ггь качество проди(та, обеспечить стерильные условия протекания производственного процесса и создает гигиенические условия труда.

На фиг. 1 дан схематически общий вид машины; на фиг. 2 — форма захватов пестика.

Рабочие узлы машины монтируются на станине 1; электродвигатель 2 мощностью 55 в устанавливается в верхней части панели 8.

Под двигателем расположен редуктор 4, червячный вал которого служит продолжением вала мотора; выходной вал червячного колеса снабжен эксцентриком и тягой 5, которая передает возвратно-поступательное движение шпинделю б.

Благодаря такому устройству шпинделю сообщается вращение с числом оборотов двигателя 1000—

1200 об!лнн. и возвратно-поступательное прямолинейное движение с числом циклов б0 в минуту.

В патроне шшгнделя закрепляется пестик 7, хвостовик которого выполнен из нержявеюгцей стали, а головка 8 — -из фарфора. Пестик входит в фарфоровую ступку 9 с крышкой.

Растираемый материал, помещенный в ступку, подвергается воздействи1о пестика, головка которого имеет специальную профилировк рабочей поверхности (фиг. 2), образующую своеобразные захваты, выполненные по типу шнекового пера. Эти захваты осуществляют впол«е определенные рабочие функции: при вращении забирают ткань и подминают ее под головку пестика, который, имея поступательное движение, нажимает на ткань, мнет и размельчает — растирается ее в высокогомогенную взвесь. № 103417

Предмет изобретения

Фиг.

Машина для растирания >кивотных тканей, снабженная ступой и пестиком, приводимым во вращательное и одновременно возвратнопоступательное движение электродвигателем, о т л и ч а го щ а я с я тем, что, в целях интенсификации процесса растирания, рабочая частьрастирочного пестика снабжена „ iâóмя захватами специального профиля по типу шнекового нера.
