N 193425 Класс 21с, 23о1

СССР

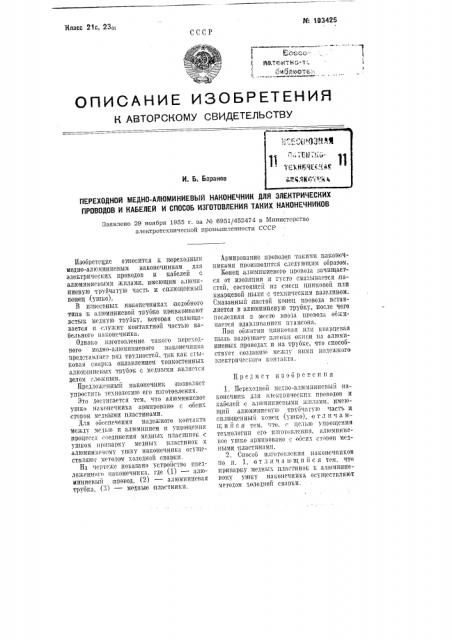

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Б. Баранов

ПЕРЕХОДНОЙ МЕДНО-АЛЮМИНИЕВЫЙ НАКОНЕЧНИК ДЛЯ ЭЛЕКТРИЧЕСКИХ

ПРОВОДОВ И КАБЕЛЕЙ И СПОСОБ ИЗГОТОВЛЕНИЯ ТАКИХ НАКОНЕЧНИКОВ

Заявлено 29 ноября 1955 г. за М 6951/452474 в Министерство электротехнической промышленности СССР

Предмет изобретения

Изобретение относится к переходным ъгедно-алюминиевым наконечникам для электрических проводов и кабелей с алюминиевыми жпламн, имеющим алгомпниевую труочатую часть и сплгощенный конец (ушко).

В известных наконечниках подооного типа к алюминиевой труоке приваривают встык медную труоку, которая сплющпвается и служит контактной частью I Rбельного наконечника,.

Однако изготовление такого переходного медно-алюминиевого наконечника представляет ряд трудностей, твк как стыковая сварка оплавлением тонкостенных алюминиевых трубок с медпьаи является делом сложным.

Предложенный наконечник позволяет упростить технологию его изготовления.

Это достигаетс,я тем, что алюминиевое ушко наконечника армпровано с обеих сторон медными пластинами., (ля ооеспечения надежного контакта между медью п алюминием и упрощения процесса соединения медных пластинок с ушком приварку медных пластинок к алюминиевому ушку наконечника осуществляют методом холодной сварки.

На чертея;е показано устройство предложенног наконечника, где (1) — алюминиевый провод, (2) — алюминиевая трубка, (>) — медные пластинки.

Армирование проводов такими наконечниками производится следующим образом.

1ъонец алюминиевого цровола зачищаетcII от изоляции н густо смазывается пастой„состоягцей нз смеси цинковой пли кварцевой пыли с техъпгческпм вазелином.

Смазанный ластой конец провода вставляется в алгоминиевую трубку, после чего последняя в месте ввода провода обжпмается вдавливанием пуансона.

IIIIII обжатип ппнкогая плп кварцевая пыль разрушает пленки окиси на алюминиевых проводах и на трубке, что способствует созданию ме;кду ними надежного электрического контакта.

1. Переходной медно-алюминиевый наконечник для влектрпческпх проводов и каоелей с алюминиевыми жпламп, имеющий алюминиевую трубчатую часть п сплющенный конец (ушко), о т л и и a Iou; и и с я тем, что. с целью упрощения технологии его изготовления, алюминиевое ушко армпровано с обеих сторон медными пластинамп.

2. Способ изготовления наконечников по п. 1, отличающийся тем, что приварку медных пластинок I; а1поминпевому ушку наконечника осуществляют методом холодноп сварки.

Ог. рсдактор Л. Л. Сержпынская

Стандартгиз. Поди. к печ. 24/Х 1956 г. Объем 0.125 и. ж. Тираж 700. Ц:на 25 кои.

Тилография изд-ва «Московская правда», Потаповский пер., 3. Зак 5363
