Реферат



УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ЭМБРИОНОВ У ЖИВОТНЫХ, содержащее трубку, снабженную наконечником и фиксатором в виде надувного баллончика , и размещенный внутри трубки стилет , отличающееся тем, что, с целью более полного извлечения эмбрионов и уменьшения травмирования тканей, трубка на участке между наконечником и фиксатором имеет перфорацию, а свободный конец трубки снабжен штуцером для закрепления стилета .

„,SU„„1034735

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ . РЕСПУБЛИК зр11 А 61 Р 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСКОМЪГ С8ИДЕТЕЛЬСТВУ (21) 3420557/30-15 (22) 18.02.82 (46) 15.08.83. Бюл. № 30 (72) Н. И. Сергеев и П. Е. Никоян (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт животноводства (53) 636.082.453.5 (088.8) (56) 1. Ras sech N. О. Ins tumen ta l becovery of bovine eggs. «Nord Vet - Med», 1981, 33, 141 - 144.

2. Af. N. Breth Hausen, Agtrans - plantation pa kvoeg. Kommereiel arug, Запаса

Vet Tidsskr, 1977, 60, 20, 15(10. (54) (57) УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ЭМБРИОНОВ У ЖИВОТНЫХ, содержащее трубку, снабженную наконечником и фиксатором в виде надувного баллончика, и размещенный внутри трубки стилет, атлйчающееся тем, что, с целью более полного извлечения эмбрионов и уменьшения травмирования тканей, трубка на участке между наконечником и фиксатором имеет перфорацию, а свободный конец трубки снабжен штуцером для закрепления стилета.

1034735

Изоб!ц T(пие относится к ветеринарному акушерс i н,, сельскохозяйственной биологии и l >.ксг быть использовано для извлечения р; ппих эмбрионов из рогов матки животных, в частности у крупного рогатого скога. !

1звестно устройство для извле ения зародышей, состоящее из металлического корпуса с гибким наконечником, надувным баллоном и стилетом (1).

Однако данное устройство не обеспечивает извлечение полного объема вводимой промывной среды и не гарантирует полноту вымываемости зародышей.

Известно также устройство для извлечения эмбрионов у животных, содержащее трубку, снабженную наконечником и фиксатором в виде надувного баллончика, и стилет, размещенный внутри трубки (2).

Недостатки известного устройства неполнота извлечения зародышей и возможность травматизации тканей при слабой фиксации стилета.

Целью изобретения является более полное извлечение эмбрионов и уменьшение при этом травмирования тканей.

Поставленная цель достигается тем, что в устройстве трубка на участке между наконечником и фиксатором имеет перфорафию, а свободный конец трубки снабжен штуцером для закрепления стилета.

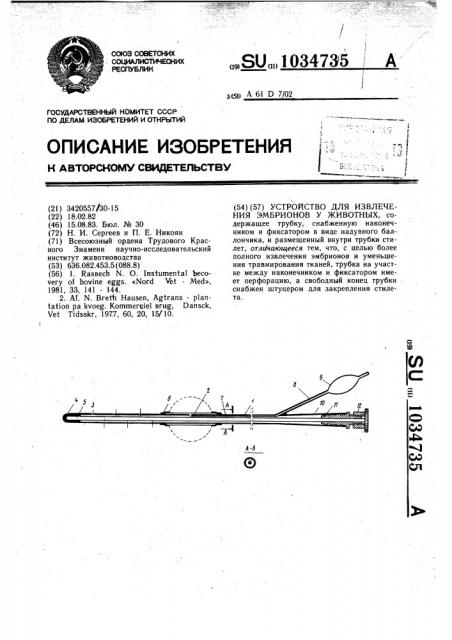

На чертеже изображено предлагаемое ус гройство.

Устройство состоит из резиновой трубки i, конец ее — рабочая часть устройства — включает в себя надувной баллончик 2 и шесть огверстий 3, расположенных друг от друга на разном расстоянии для обеспечения оптимальной поверхности введения и выведения жидкой промывной среды. Кончик рабочей части трубки 1 залит резиной 4, внутри которой отведен канал для фиксации кончика стилета 5 и предосторожности прокола. Надувной баллончик 2 (рабочее состояние указано пунктиром) натянут на резиновую трубку с припайкой в концах 6 и с надувным каналом

7 имеет вывод 8 наружу. Конечная часть надувного канала выполнена в виде расширенной формы 9.

Наружный конец 10 резиновой трубки конусообразно расширен, куда вставляется мета.глический переходник 11, который имеет замковый узел для фиксации стилета в резиновой трубке с помощью резьбового соединения головки стилета 12 с конечной частью металлического переходника, вставленного в трубку.

Устройство работает следующим образом.

В наружный конусообразный конец резиновой трубки 1 вставляется металлический переходник 11. Металлический стилет

5, введенный через переходник в резиновую

Зо

40 трубку, продвигается до конца и фиксируется в кончике рабочей части в отведенном канале залитой резины 4. Наружный конец стилета 5 поворотом на полоборота фиксируется в металлическом переходнике !1, вставленном в трубку l.

Перед работой все составные части устройства стерилизуются. Непосредственно перед использованием устройство подогревается до температуры тела и внутренний канал резиновой трубки 1 прополаскивается промывной средой. Устройство в собранном виде смазывается нейтральным маслом и вводится через шейку в один из рогов матки под ректальным контролем руки. Осторожно удаляется стилет 5 и с помощью шприца через надувной канал 7 нагнетается воздух в надувной баллончик

2. Объем нагнетаемого воздуха контролируется ректально. В зависимости от величины рогов матки надувается баллончик до полного прикосновения рога, после чего надувной канал 7 эажимается. Образующийся воздушный баллон 2 фиксирует катетер в роге матки, препятствуя вытеканию промывной среды через шейку наружу и через бифуркацию в другой рог матки.

На наружном конце устройства к металлическому переходнику 11 присоединяется промывная система, состоящая из двух шлангов для самопроизводного введения жидкости из рога матки. В зависимости от величины рогов матки жидкость порциями поступает из флакона в por матки до его наполнения. Приток и отток промывной среды регулируется двумя зажимами. Аналогичным образом. промывается второй рог матки. После удаления из баллончика 2 воздуха и введения стилета 5 устройство направляют в другой por, не извлекая его из цервикального канала.

После окончания промывания удаляют из баллона воздух и извлекают из матки катетер.

Сравнительные данные эффективности извлечения эмбрионов предлагаемым устройством и прототипом приведены в таблице.

Успешное извлечение ранних эмбрионов зависит от глубины введения рабочей части катетера в рог матки, величины орошаемой поверхности слизистой матки и интенсивности оттока жидкости.

Удлиненная рабочая часть трубки обеспечивает проникновение устройства глубоко в верхушку рога матки, что позволяет включить и эту часть органа в процесс промывания. Удлинением рабочей части трубки и равномерным расположением отверстий в ней увеличивается поверхность промывания, исключается накопление промывной жидкости в недосягаемых участках верхушки рога матки, обеспечивается отток промывной жидкости по всей поверхности

1034735

Показатели

Предлагаемое устройство

Прототип

Число коров

39

Процент извлечения промывной среды

93,4

95,3

Извлечено эмбрионов и яйцеклеток на одного донора

6,4

7,2

3,2

В том числе нормальных

Не приводится

Процент извлечения от числа овуляций

83,4

56,б

Составитель М. Белоусова

Редактор М. Бандура Техред И. Верес Корректор Ю.Макаренко

Заказ 5698/6 Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 рога матки с одинаковой гидростатической силой.

Удлинение рабочей части трубки и наличие нескольких отверстий, а также расположение трубки по всей поверхности рога матки обеспечивает отток промывочной жидкости со всей площади слизистой рога матки самотеком и применением легкого массажа рога матки ректально.

4Длина (120 мм) рабочей части трубки с манжеткой определена исходя из физиологической средней длины рогов матки у коров и телок от тела до верхушки рога матки, т.е. до места соединения яйцевода с рогом матки.

Таким образом, изобретение позволит без особого риска для будущей плодовитости использовать коров в качестве доноров несколько раз (5 -6 раз в год).
