Реферат



1. ОГРАЖДЕНИЕ, включающее ограждающие элементы, закрепленные на стойках, каждая из которых снаб .жена по меньшей мере одним нижним опорным кронштейном, отличающееся тем, что, с целью сниже-, ния трудозатрат при установке на г / площадку с неровной поверхностью кронштейн установлен с возможностью фиксации относительно стойки. 2. Ограждение по п. 1, о т л и- . чающееся тем, что каждая стойка снабжена парой стержней, один из которых расположен параллельно стойке,, а другой - кронштейну, причем стержни.соединены шарнирно между собой, со стойкой и с опорНЕлм кронштейном , и по меньшей мере одна пара стержней выполнена с возможностью их фиксации относительно друг друга. .. 3. Ограждение по п. 1, отличающееся тем, что, с целью повышения надежности фиксации, каждся стойка снабжена стержнем, один конец § которого шарнирно соединен с крон (Л штейном, а другой выполнен с возможностью фиксации на стойке. с со ел 00

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

PECflVSJNH

3(Я) Е 04 Н 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМЪ СВИДЕТЕЛЬСТВ (53) 69,028. 82(088.8) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬППИЙ (21) 3391334/29-33 (22) 24.02.82 (46) 15.08.83. Бюл. В 30 (72) Ф.В.Хачанян, Г.A.Öàòóðÿí, К.Д.Кязимов и A.Ø.Õàëèëîâ (56) 1. Авторское свидетельство СССР

9 637524, кл. E 04 Н 17/00, 1978.

2. Авторское свидетельство СССР

Р 566925, кл. Е 04 Н 17/14, 1977 (прототип). (54)(57) 1. ОГРАЖДЕНИЕ, включающее ограждающие элементы, закрепленные на стойках, каждая иэ которых снаб.жена по меньшей мере одним нижним опорным кронштейном, о т л и ч а ющ е е с я тем, что, с целью сниже-. ния трудозатрат при установке на

„.SU„.! 035178 А площадку с неровной поверхностью, кронштейн установлен с возможностью фиксации относительно стойки.

2. Ограждение по п. 1, о т л ич а ю щ е е с я тем, что каждая стойка снаЪжена парой стержней, один иэ которых расположен параллельно стойке, а другой — кронштейну, причем стержни. соединены шарнирно между собой, со стойкой и с опорным кронштейном.и по меньшей мере одна пара стержней выполнена с воэможностью их фиксации относительно друг друга., 3. Ограждение по и. 1, о т л ич а ю щ е е с я тем, что, с целью повышения надежности фиксации, каждая стойка снабжена стержнем, один конец Е

O которого шарнирно соединен с кронштейном, а другой выполнен с воэможностью фиксации на стойке.

С:

"1035178

Изобретение относится к. строительству, в частности к ограждениям, и может быть использовано при ограждениях строительных и других площадок.

Известна сборная ограда, включающая крепежные элементы в виде опорного башмака и панели заполнения (1 3.

Недостатком этого ограждения является повышенная трудоемкость монта- 10 жа в связи с необходимостью,выравнивания площадки под опорными башмаками.

Наиболее близкой к предлагаемой является ограда, включающая оргаждение, прикрепленное к стойкам, и опорные элементы с планками (2 ).

Недостатком такого устройства является невозможность установки его на площадке с неровной поверх- 20 ностью вследствие жесткого крепления опорных элементов и планок к стойкам ограждения, что требует предварительного выравнивания поверхности пло- . щадки под опорные элементы с планка-! ми и повышает трудовые затраты при мочтаже.

Цель изобретения — снижение трудозатрат при установке ограждения на .площадке с неровной поверхностью.

Указанная цель достигается тем, что ограждение, включающее ограждающие элементы, закрепленные на стойках, каждая из которых снабжена по

1 меньшей мере одним нижним опорным кронштейном, причем кронштейн установлен с воэможностью фиксации относительно стойки.

Кроме того, стойка ограждения снабжена парой стержней, один из

:которых расположен параллельно стой- 40 ке, а другой — кронштейну, причем стержни соединены шарнирно между собой, со стойкой и с опорным кронштейном и по меньшей мере одна пара стержней выполнена с возмож- 45 . ностью их фиксации относительно друг друга.

Кроме того, в ограждении, с целью повышения надежности, каждая стойка снабжена стержнем, один конец которого шарнирно соединен с кронштейном а другой выполнен с воэможностью фиксации на стойке.

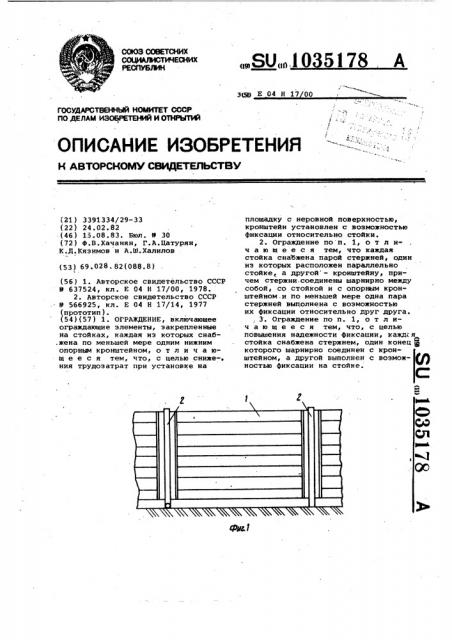

На фиг. 1 изображено ограждение, общий вид, на фиг . 2 — то же, вид верху; на фиг. 3 - вид А на фиг. 2, в первый вариант выполнения стойки на фиг. 4 — то же, второй вариант; на фиг. 5 — то же, третий вариант на фиг. 6 — фиксатор, вариант выполнения. 60

Ограждение включает ограждающие элементы 1, закрепленные на стойках 2. Каждая стойка снабжена по меньшей мере одним нижним опорным кронштейном 3, шарнирно соединенным со стойкой посредством пальцевого шарнира 4. Кронштейн выполнен поворотным в вертикальной плоскости и с возможностью фиксации относительно стойки с помощью фиксатора 5.

Фиксатор 5 может быть выполнен в виде прижимного болта, установленного в месте шарнирного соединения кронштейна 3 со стойкой 2, который в ослабленном состоянии выполняет роль пальцевого шарнира, а в прижатом состоянии — роль фиксатора.

Стойка огражения во втором варианте выполнения содержит горизонтальный стержень 6, расположенный параллельно кронштейну 3, и вертикальный стержень 7, расположенный параллельно стойке 2.

Стержни 6 и 7 соединены между собой, со стойкой 2 и с опорным кронштейном 3 посредством пальцевых шарниров 4 и 8, в одном из которых установлен фиксатор 5. Количество пар упомянутых стержней соответствует количеству опорных кронштейнов стойки °

С целью повышения надежности фиксации кронштейна относительно стойки (фиг. 5) стойка 2 ограждения снабжена стержнем 9, один конец которого соединен с.опорным кронштей1 ,ном 3 посредством шарнира 4, а второй конец установлен на стойке 2 с воэ-! можностью фиксации посредством фиксатора 5. Фиксатор выполнен в виде хомута, установленного на стойке 2 и прижимающего стержень 9 к стойке.

Ограждение работает следующим образом.

Ограждение устанавливается на неровную площадку так, чтобы стойки 2 установились вертикально. Затем удерживая каждую стойку в вертикальном положении, ее нижний опорный кронштейн 3 посредством шарнира 4 поворачивается в вертикальной плоскости и устанавливается до упора на поверхности площадки и посредством фиксатора 5 фиксируется в этом поло" жении.

Во втором варианте выполнения ограждения опорный кронштейн 3 каждой стойки 2 поворачивается на шарнире 4 за счет удержания и поворота стержней 6 и 7 на шарнирах 8 в вертикальной плоскости. Затем положение кронштейна 3 фиксируется посредством фиксатора 5, установленного по меньшей мере в одном из шарниров 4 или 8.

В третьем варианте выполнения ограждения нижний опорный кронштейн

3 каждой стойки 2 поворачивается на шарнире 4 до упора в неровную поверхность площадки и фиксируется за счет взаимодействия стержня 9 со стойкой 2 и фиксации на ней .посредством фиксатора 5.

1035178

Дид4

Устойчивость ограждения обеспечи= вается за счет жесткой Фиксации опоры стоек 2 на поверхности площадки посредством зафиксированных кронштейнов 3 и за счет соединения стоек 2 посредством ограждающих злементов 1.

После установки ограждения опорные кронштейны 3 стоек 2 могут быть закреплены на поверхности площадки любым известным способом, например 3О посредством анкеров.

Разборка ограждения осуществляется в цорядке, обратном установке.

Таким образом, использование предлагаемого ограждения обеспечивает снижение трудовых затрат при установке на площадке с неровной поверхностью, повышает скорость установки ограждения эа счет ликвидации трудоемких и дорогостоящих земляных работ по выравниванию поверхности площадки под опорные кронштейны стоек.
