Преобразователь линейных перемещений объекта

Преобразователь линейных перемещений объекта

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(50 С 01 В 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3293983/25-28 (22) 02.07.81 .(46) 15.08.83. Бюл. N 30 (72) Е.И.Варушкин и Б.Г.Дайн(53) 5 1.781.2(088.8) (56) 1. Глаговский Б.А., Пивен И.Д.

Электротензометры сопротивления.

Л., "Энергия", l972, с. 27, рис. 11 (прототип). (54)(57) ПРЕОБРАЗОВАТЕЛЬ ЛИНЕИНЬ1Х

ПЕРЕМЕЩЕНИЙ ОБЪЕКТА, содержащий

„„ЯЦ„„1035412 А корпус и тензоэлемент в виде арки, один конец которого закреплен в корпусе, а другой подвижен и предназначен для связи с объектом, о тл и ч а ю шийся тем, что, с целью повышения точности, он снабжен закрепленной в корпусе параллельно подвижному концу тензоэлемента направляющей для тензоэлемента, который выполнен из вогнутой в поперечном сечении металлической ленты.

Составитель Е.Щелина

Техред О. Неце Корректор И.В атрушкина

Редактор C.Ëèñèíà

Заказ 5810/40 Тираж 602 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, yg. Проектная, 4! 1

Изобретение относится к измерительной технике и может быть использовано для преобразования линейных перемещений различных объектов в электрический сигнал.

Известен преобразователь линейных перемещений объектов, содержащий корпус и тензоэлемент в виде арки, один конец которого закреплен в корпусе, а другой подвижен и предназначен для связи с объектом. Тензоэлемент выполнен из плоской металлической ленты 1 J.

Однако при измерении линейных перемещений известным преобразователем имеет место непостоянство усилия взаимодействия тензоэлемента и объекта, линейные перемещения которого измеряются, что снижает точность измерений.

Цель изобретения - повышение точности.

Укаэанная цель достигается тем, что преобразователь линейных перемещений объекта, содержащий корпус и тензоэлемент в виде арки, один конец которого закреплен в корпусе, а другой подвижен и предназначен для связи с объектом, снабжен закрепленной в корпусе параллельно подвижному концу тензоэлемента, направляющей для тензоэлемента„ который выполнен из вогнутой в поперечном сечении металлической ленты. Выполнение тенэоэлемента из вогнутой в поперечном сечении металлической ленты

035412 2 позволяет сделать его устойчивым и связать тенэоэлемент непосредственно с объе кт ом.

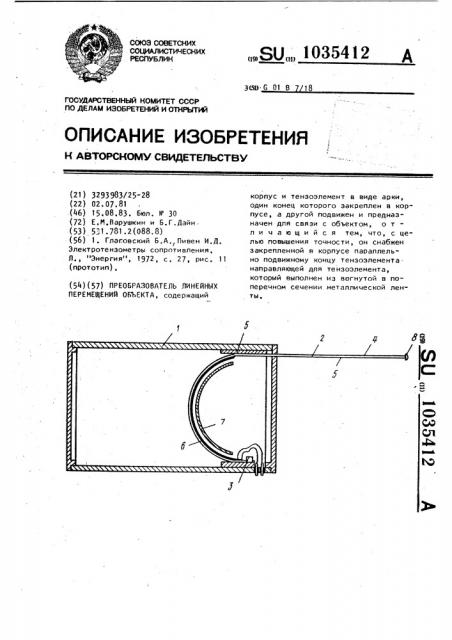

На чертеже схематически изображен предлагаемый преобразователь линейных перемещений объекта.

Преобразователь содержит корпус тенэоэлемент 2 в виде арки, один конец 3 которого закреплен в корпусе 1, а другой - 4 подвижен и предназначен для связи с объектом (не показан), В корпусе 1 параллельно подвижному концу 4 тензоэлемента

2 закреплена направляющая 5 для тензоэлвмента 2, который выполнен из вогнутой в поперечном сечении металлической ленты, Тензодатчик 6 закреплен на тензоэлементе 2. Длиной тензодатчика 6 определяется диапазон измерений предлагаемого преобразователя. Крайние положения тензоэлемента 2 фиксируются ограничителями 7 и 8.

Преобразователь линейных перемещений работает следующим образом.

При перемещении конца 4 тензоэлемента 2 прогиб последнего в месте наклейки тензодатчика 6 изменяется и фиксируется тензодатчиком 6.

Использование предлагаемого преобразователя линейных перемещений объекта позволяет повысить точность измерений при достаточно широком диапазоне измерений, который огра35 ничен лишь длинои тензодатчика.
