Реферат



ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ АКТИВНОСТИ ФЕРМЕНТОВ ПИЩЕВАРИТЕЛЬНОГО СОКА, содержащий катушку SU.,.. Ю35515 А 3

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

4 /

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2730395/28-13 (22) 28Я2. 79 (46) 15.68.83. Бюл. Ж 30 (72) А.В. Затычин (53) 615.47 (088.8) (56) 1. Авторское свидетельство СССР

l4 457028, кл. С, 01 N 33/16, 1973. 2; Геллер Е.С. Достижения медицинской и биологической техники. М„"Медицина", 1971, с. 367-368. (54)(57) ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ

АКТИВНОСТИ ФЕРМЕНТОВ ПИШЕВАРИТЕЛЬНОГО СОКА, содержащий катушку

„„SU„„1035515 А

3(5п 01 N 33/48; А 61 В 5/07 индуктивности с сердечником из однород ной смеси субстрата и равномерно распределенных по его объему зерен магнитного порошка, отличающийсятем, что, с целью повышения точности за счет обеспечения постоянного соотношения между количеством оставшегося субстрата и количеством магнитного порошка, датчик снабжен средством для принудительного удаления освободившихся зерен ферромагнитного порошка, представляющим собой кольцевой магнитный уловитель, размещенный в цилиндрическом насадке, надетом на катушку.

1 1035

Изобретение относится к медицинскому приборостроению а именно к устройствам для измерения активности ферментов пищеварительного сока.

Известен датчик пля измерения активности ферментов пищеварительного сока„ содержащий корпус с изоляцией, внутри которого расположен ферромагнитный сердечник, камера для субстрата с отверстием для входа исследуемой среды и катушка 10 индуктивности j 1 j., Наиболее близким к предлагаемому по технической сушности и достигаемому результату является датчик для измерения активности ферм ентов пищеварительного 15 сока, содержащий катушку индуктивности с сердечником из однородной смеси субстрата и равномерно распределенных по, его объему зерен магнитного порошка (о)

Однако известные щатчики не обеспечи- щ вают высокой /точности измерений и не позволяют исключить загрязнение полости желудочнб-кишечного тракта магнитным порошком.

IIåëb изобретения-повышение точности за счет обеспечения постоянного соотно щения между количеством оставшегося субстрата и количеством магнитного порошка.

Поставленная цель достигается тем, что датчик, содержащий катушку индуктивности с сердечником из однородной смеси субстрата и равномерно распределенных по

его объему зерен магнитного порошка,. снабжен средством для принудительного удаления освободившихся зерен ферромаг35 нитного порошка, представляющим собой кольцевой магнитный уловитель, размещенный в цилиндрическом насадке, надетом на катушку.

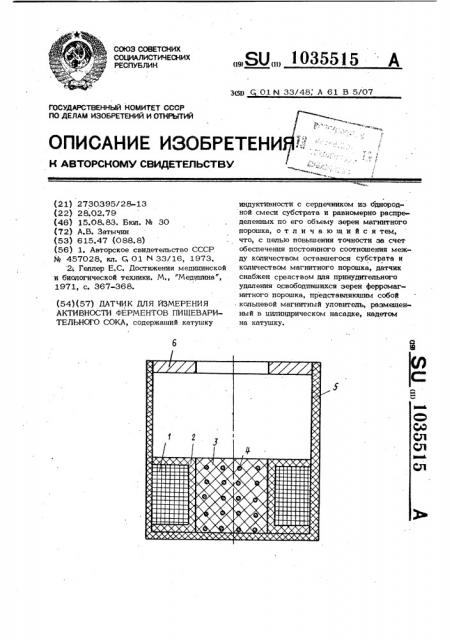

На чертеже изображен датчик для измерения активности ферментов пищеварительного сока.

Датчик содержит катушку индуктивности, намотанную на каркас 2, внутри которого расположен сердечник из однородной смеси субстрата 3 и равномерно расположенных по его объему зерен 4 магнитного порошка, На катушку 1 надет цилиндрический насадок 5, в котором размещено средство для принудительного удаления освободившихся зерен ферромагнитного порошка, представлнюшее собой кольцевой магнитный уловитель 6.

Датчик работает, следующим образом.

Под действием пищеварительного сока, проникающего в полость датчика через отверстие в магнитном уловителе 6, начинает расщепляться субстрат 3. При этом постепенно высвобождаются зерна 4 магнитного порошка. Освободившиеся зерна 4 под влиянием притяжения магнитного поля уловителя 6 притягиваются к последнему.

Таким образом, количество ферромагнитного материала внутри катушки 1 индуктивности и индуктивности катушки уменьшаются. Скорость уменьшения характеризует активность ферментов пищеваритель, ного сока, Изобретение позволяет с высокой точ ностью измерять активность ферментов пишеварительного сока, а также исключает загрязнение полости желудочно-кишечного тракта магнитным порошком.
