Феррозонд

Феррозонд

Иллюстрации

Показать все

Реферат



1. ФЕРРОЗОНД, содержащий сердечник из ферромагнитного матерИЕ1ла , поцкп1сченный к генератору возбухудения , и измерительную обмотку, о iw .пинающийся тем, что, с цепоью повышения точности измерений ,он снабжен двумя обмотками во.збужцения,подключенными последовательно с сердечником к генератору возбунсдения, и компенсирующей обмоткой, включенной встречно с измерительной обмоткой. 2. Феррозонд по п. 1, о т п и - чающийся тем, что, с целью повышения точности, компенсирующая обмотка выполненаг подвижной. (Л со СП ел 4 ND

СОН13 СОВЕТСКИХ ,СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU „„1035542 у д) Q 01 Р 33/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3389669/18-21 (22) 01.02.82 (46) 15.08.83. Бюп; № 30 .(72) Н. Н. Зацепин, В. Г. Горбаш, Б. П. Коренной и ц, Ф. Кунцевич (71) Институт прикпацной физики АН Белорусской CCP (53) 621.317.44 (088.8) (56) 1, Афанасьев Ю. В. "Феррозонды".

Л., Энергия, 1969..

2. Афанасьев Ю. В., Студенцов Н. В., Шепкин А. H. Магнитометрические пре образоватепи приборы и установки. Л., Энергия, 1972, с. 62-68. (54) (57) 1. ФЕРРОЗОНД, содержапжй. серцечник из ферромагнитного материапа, поцкпюченный к генератору возбух пения, и измеритепьную обмотку, о ч .и и ч а ю шийся тем, что, с цепью повышения точности измерений,он снабжен двумя обмотками возбужцения,поцкпюченными поспецоватепьно с серцечником к генератору возбужцения, и комненсирующей обмоткой, включенной встречно с измерительной обмоткой.

2. Феррозонд по п. 1, о т и ич а ю шийся тем, что, с цепью повышения точности, компенсирующая обмотка выпопнена- поцви жной.

1036542 2

, ймно перпендикулярных направлениях,что привоцит к уменьшению гистерезиса.

Перемагничивание сердечника ферроэонца нт в цвук взисмноперпенпикулярных направлениях обеспечивается размещением на серпечнике дополнительно цвух возбужцающих обмоток, включенных последовательно c сердечником и образующих с последним цепь возбужц ения. Сочетание

10 положительных качеств: равномерное промагничивание по сечению (1 ) и цлине 2 j серцечников позволяет повысить равномерность поля возбуждения по всему объему.

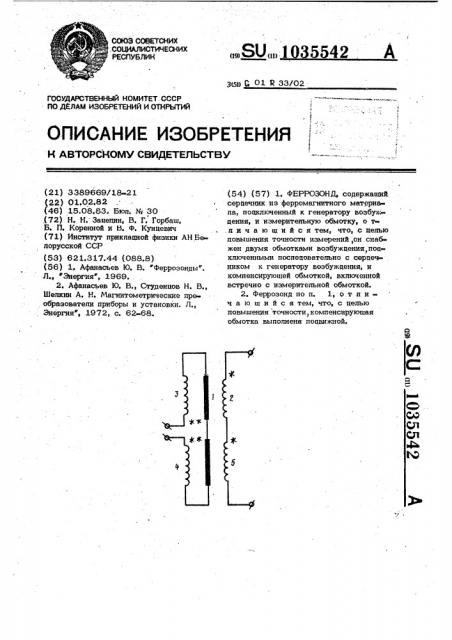

15 На чертеже представлена схема феррозонпа, Феррозонц состоит из ферромагнит» ного серцечннка 1, измерительной обмотки 2, обмоток 3 и 4 возбуждения, 2п компенсирующей обмотки 5.

Сущность работы феррозонца состоит и следующем.

Подключают генератор возбуждения к цепи возбужцения ферроэонца, состоя25 щей иэ ферромагнитного сердечника 1 и обмоток 3 и 4 возбуждения (генератор возбужцения не показан). Соединяют обмотки 3 и 4 воэбужцения и ферро магнитный сердечник 1 последовательно.

При протекании переменного тока по ферромагнитному серцечнику 1 и по обмо в кам 3 и 4 сцзпается переменное электромагнитное поле, которое перемагничивает ,ферромагнитный сераечник 1 в цвухвэаимно перпендикулярных направлениях. Перема гничивание обеспечивается за счет раэм еще: ния обмоток 3 и 4 возбуждения на ферромагнитном сердечнике 1. При измерении внешне-. гополя оно взаимоцействует с полем пе4О ремагничивания ферромагнитного серцечника 1, в результате чего в измери тельной обмотке 2 возникает ЭДС,величина которой пропорциональна изме»ряемому полю, и по ее величине судят

45 о значении магнитного поля. Повыше ние стабильности измерения значения напряженности магнитного поля происходит за счет уменьшения гистерезнса при перемагннчмвании серцечника. Для искл1очения ЭДС холостого хоца в изю мерительной обмотке 2 феррозонц снабжен дополнительным элементом компенсирующей .обмоткой 5, что обеспечивает вычитание ЭДС холостого хопа при ,дифференциальном включении обмоток 2

55 и 5 и согласном включении обмоток 3 и 4,.

Изобретение относится к измерению магнитных величин и может быть использовано цля измерения магнитных полей, а также цля неразрушайцего ко роля материалов и изцений магнитными методами.

Известен пифференциальный феррозо который содержит пва пермаллоевых сердечника, выполненных в вице тонких стержней, уложенных в снепиальные каркасы параллельно цруг пругу. Повер каркасов нанесены первичные обмотки, вкпюченные встречно последовательно и образующие цепь возбуждения феррозонца. Имеется также общая вторичная обмотка, охватывающая оба каркаса, которая вместе с подключенной к ней электронной схемой образует измерительную цепь fl g.

Недостатком такого ферроэонца яь ляется низкая стабильность, обуслов ленная неоднородностью промагничивания сердечников полем возбужцения.

Известен феррозонц с поперечным возбужцением, содержащий серцечннк с расположенной на нем измеритель» ной обмоткой, Серцечник выполнен из пермаллоевой проволоки, по которой пропускается ток возбужцения, созцаю» щий в сердечнике циркулярное магнит» ное поле, периодически перемагничйваю щее серцечник. Серпечник подключен к генератору возбужпения (2 3 °

Недостатком феррозонца с поперечным возбуждением является низкая ста бильность, обусловленная тем, что циркулярное попе возбуждения при пвижении к центру сечения сердечника стремится к нулю и глубинные участки серцечника не перемагничиваются по прецепьной петле гнстерезиса, 11ель изобретения - повышение точности измерения.

Поставленная цель цостигается тем, что ферроэонц, содержащий серцечник из ферромагнитного материала, поцкпю ченный к генератору возбужцения, и измерительную оболочку, снабжен цвумя обмотками возбужцения, поцключенными последовательно с сердечником к генератору возбуждения, и компенсиру щей обмоткой, включенной встречно с измерительной обмоткой, Кроме того, компенсирующая обмотх выполнена подвижной, Повышение стабильности постигает ся за счет того, что сердечник феррозонца перемагничивается в двух вэаИзвестен серийно выпускаемый прибор ПФ-1М, в качестве магниточувст3 1035542 4 вительного элемента которого исполь- ностыо измереняй, при тех же габари зуется феррозонд. тах и потребляемой мощности позволяет

Техническое преимущество изобретения улучшить качество отбраковки изцелий состоит в том, что феррозонц цанной в связи с повышением цостоверности конструкции, облацая повышенной точ- g измерения поля, Составитель В. Шульгин

Рецактор В. Ковтун Техрец М.Коштура Кооректор М.Демчик, Заказ 5827/47 . Тираж 710 Поцписное

ВНИИПИ Госуцарственного комитета СССР по целам изобретений и о гкрытий

113035, Москва, Ж 35, Раушская наб., ц. 4/5

Филиал ППП Патент, г. Ужгороц, ул. Проектная, 4
