Реферат



КОЛЬЦЕВАЯ ФАЗИРОВАННАЯ АНТЕННАЯ РЕШЕТКА, содержащая 2 N групп по и изд1учающих элементов, где , а У) 7/ 2, каждая из 2N .групп подключена к соответствуюиим входам 2N переключателей на и положений, к выходам которых подключены последовательно соединенные фазовращатели и аттенюаторы, управляющие входы которых подключены к устройству управления , и первый сумматор, о т л ичающаяся тем, что, с целью формирования суммарно-разнйстной диаграммы направленности, к выходам управляемых аттенюаторов попарно подключены дополнительно введенные hi двухпозиционных перекрестных коммутаторов, причем к выходам 1 -го и(.1 + Н)-го управляемых аттенюаторов подключен -i -и двухпозиционный перекрестный коммутатор, где ,2.. .N; , управляющие входы двухпозиционных перекрестных коммутаторовподключены к устройству управления, первые сигнальные выходы двухпозиционных перекрестных коммутаторов подключены к , первомуУсумматору, а вторые сигйальные выходы - к дополнительно Щ введенному второму сумматору; выходы которых подключены к суммарно-разност Л ному блоку.1 00 сд а :О :АЭ

5 93 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(53) Н 01 .Я 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / " :

К АВТОРСКОМУ СВИДЕТЕХЗЬСТВЪ( (21) 3355286/18-09 (22) 04.11.81 (46) 15.08.83 . Вюл. Р 30 (72) A.À.Пиотровский (53) 621.396.677 (088.8) (56) 1. Патент США 9 3573837, кл. 343-778, 1973 (прототип1.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (54)(57) КОЛЬЦЕВАЯ ФАЭИРОВАННАЯ АН-

ТЕННАЯ РЕШЕТКА, содержащая 2 Й групп по И изЛучающих элементов, где H)r 1, а и 7 2, каждая из 2й .групп подключена к соответствующим входам 2Й переключателей на и положений, к выходам которых подключены последовательно соединенные фазовращатели и аттенюаторы, управляющие входы которых подключены к устройству управления, и первый сумматор, о т л ичающая ся тем, что, сцелью формирования суммарно-разностной диаграммы направленности, к выходам управляемых аттенюаторов попарно подключены дополнительно введенные

Й двухпозиционных перекрестных .коммутаторов, причем к выходам 1 -го и (1+ й)-го управляемых аттенюаторов подключен 4 --й двухпозиционный перекрестный коммутатор, где < =1,2...М управляющие входы двухпоэиционных перекрестных коммутаторов йодключены к устройству управления, первые сигнальные выходы двухпоэиционных перекрестных .коммутаторов подключены к первому !сумматору, а вторые сигнальные выходы - к дополнительно g введенному второму сумматору; выходы которых подключены к суммарно-раэност ному блоку.

С::

1035693

Составитель E.Âîðîíèí

Редай гор С.Тимохина Техред A.ÁàaèíåöI Корректор A.Ôåðåíö

Заказ 5846/64 Т ираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и может быть использовано в радиолокационных системах кругового обзора.

Известна кольцевая фазированная антенная решетка (ФАР), содержащая

2Н групп по И излучающих элементов, где Й Ъ1, а ИЪ2, каждая из 2 Й групп подключена к соответствующим входам 2М переключателей на И положений, к выходам которых подключены 10 последовательно соединенные фазовращатели и аттенюаторы, управляющие входы которых подключены к устройству управления, и первый сумматор 1J. 15

Однако известная кольцевая ФАР формирует только суммарную диаграмму направленности.

Целью изобретения является формирование суммарно-разностной диаграммы направленности. для достижения указанной цели к выходам управляемых аттенюаторов кольцевой ФАР попарно подключены дополнительно введенные Й двухпозиционных перекрестных коммутаторов, причем к выходам 1 -ro и (1+И)-го управляемых аттенюаторов подключен

1-й двухпозиционный перекрестный коммутатор, где 1 =1,2,..., Й, уп.равляющие входы двухпозиционных перекрестных коммутаторов подключены к устройству управления, первые сигнальные выходы двухпозиционных перекрестных коммутаторов подключены к первому сумматору, а вторые 35 сигнальные выходы — к дополнительно введенному второму сумматору, 4 выходы которых подключены к суммарно-разностному блоку.

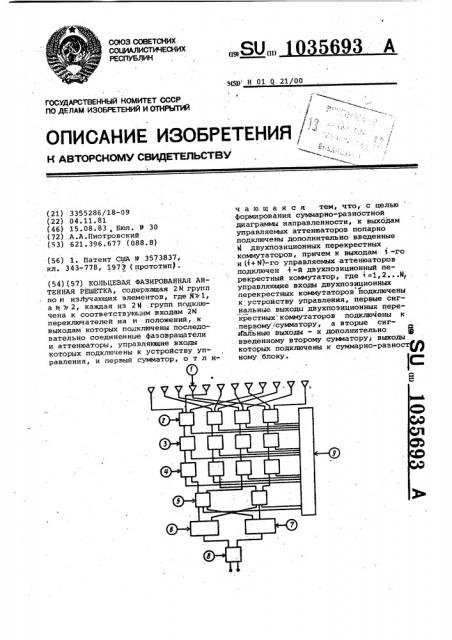

На чертеже изображена структурно-электрическая схема кольцевой ФАР.

Кольцевая ФАР содержит 2И группы по И излучающих элементов 1, 2М переключателей 2 íàй положений 2N. фа зов ращателей 3 и 2 М аттенюаторов

4, 8 двухпозиционных перекрестных коммутаторов 5, первый сумматор б, второй сумматор 7, суммарно-разностный блок 8, устройство управления 9.

:Кольцевая ФАР работает следующим образом.

Переключатели 2 последовательно подключают каждую из 2 Н подряд расположенных элементов 1. Фазовращатели 3 и аттенюаторы 4 формируют заданное амплитудно-фазовое распре" деление токов по элементам ФАР. Состояние переключателей, фазовращателей и аттенюаторов определяется сигналами, выдаваемыми устройством

9. Выходы управляющих каналов переключаются коммутаторами 5 на две возможные позиции.В первой позиции управляющие каналы попарно подключены к двум сумматорам 6 и 7, а во второй — перекрестно. Выходы сумматоров б и 7 вычитаются и складываются в суммарно-разностном блоке 8.

Таким образом, по сравнению с прототипом, формирующим один узкий луч, предлагаемое устройство является фазовым суммарно-разностным и формирует как суммарную, так и разностную диаграммы направленности. /
